| Brand Name: | Gezhi or OEM |
| เลขรุ่น: | 2x4-TTL |
| MOQ: | 1 ชิ้น |
| ราคา: | USD >= 1 pieces $400 |
| Delivery Time: | 7 วัน |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
คําอธิบายสินค้า

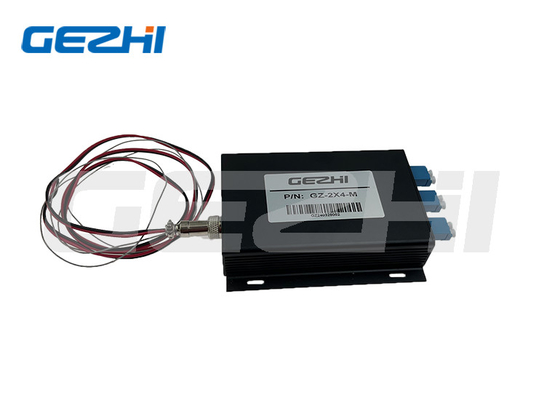

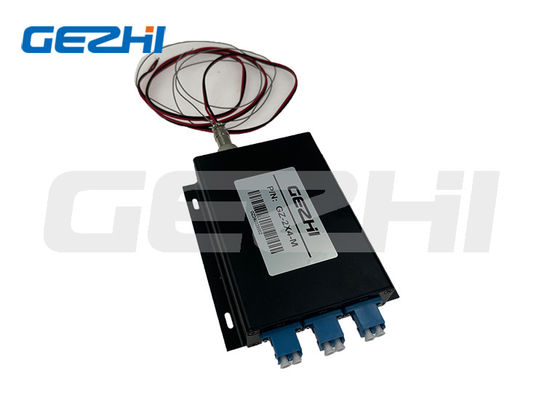

2x4 ไฟเบอร์ออปติกสวิตช์ 1260 ~ 1650nm TTL Control Optical Switch
สวิตช์ออปติก 2x4 เป็นอุปกรณ์ควบคุมเส้นทางแสง, เป็นเครื่องควบคุมเส้นทางแสงและแปลงเส้นทางแสง. เล่นบทบาทสําคัญในการใช้งานสื่อสารออปติก.สวิตช์ออปติกใช้เป็นหลักในการติดตาม multiplex ระบบส่งออปติก, LAN วิธีการแลกเปลี่ยนแสง / แสงตรวจจับอัตโนมัติและระบบการติดตามไดนามิกหลายจุดในระบบการทดสอบ optical การตรวจจับ optical สําหรับไฟเบอร์ออฟติก, อุปกรณ์ออฟติกการทดสอบสายไฟฟ้าด้านเครือข่ายและวิศวกรรมสนาม;อุปกรณ์ออปติกที่มีปรับ. ด้วย RS - 232 หน่วยควบคุมอินเตอร์เฟสที่มีปุ่ม, สามารถผ่านโปรแกรม PC สําหรับการเลือกเส้นทางออปติกของโมดูล.
สารเหล็ก
1ราคาต่ําสุด
2การบิดเบือนทางแสงต่ํา
3. การโดดเดี่ยวสูง
4ความน่าเชื่อถือสูง
5.Epoxy-free optical path เส้นทางทางแสง
6. การควบคุมปุ่มเปลี่ยนเส้นทางแสง
การใช้งาน
1เครือข่ายวงแหวน
2.การติดตามทางไกลในเครือข่ายออปติก
3การทดสอบส่วนประกอบไฟเบอร์ออปติก
รายละเอียด
| ปริมาตร | ค่าปารามิเตอร์ |
|
รุ่น
|
GZ-FSW-2X4 |
| การสูญเสียการใส่ | แบบ:0.5 dB สูงสุด10.0 dB |
| ระยะความยาวคลื่น | 1260 ~ 1650 nm |
| ความยาวคลื่นการทดสอบ | 1310/1550 nm |
| ประเภทเส้นใย | SM, 9/125um ((SMF-28) |
| ผลกําไรเสีย | ≥ 50 dB |
| การสื่อสาร | ≥ 70 dB |
| PDL | ≤0.05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| ความซ้ํา | ≤0.02 dB |
| ระยะชีวิต | ≥10 |
| เวลาเปลี่ยน | 8 ms (ช่องติดต่อ) |
| พลังแสง | ≤ 500 mW |
| เครื่องเชื่อม | LC/PC |
| ระบบควบคุม | TTL |
| พลังงานทํางาน | 5V/100 mA |
| อุณหภูมิการทํางาน | -40 °C ถึง +85 °C |
| ขนาด | (L) 104.0×(W) 120×(H) 28±0.2mm |
ขนาด
เครื่องเชื่อม P1: ช่องสวิทช์ออปติกส์
เครื่องเชื่อม P2: ช่องสวิทช์ออปติกส์ 1
เครื่องเชื่อม P3: ช่องสวิทช์ออปติกส์ 2"
ไฟชี้ 1: ไฟพลังงาน
ไฟชี้วัด 2: ไฟชี้วัดช่อง 1 ไฟชี้วัดเปิดให้เห็นว่า P1 ผ่าน P2
ไฟชี้วัด 3: ไฟชี้วัดช่อง 2 ไฟส่องแสดงว่า P1 ผ่าน P3
GX12-3:1 คือ +5V, 2 คือ GND, 3 คือปินควบคุม (สูง: P1-P2, ต่ํา: P1-P3)
เส้นทางทางแสง
การวาด
Q1:ขอตัวอย่างหน่อยครับ MOQ มีเท่าไหร่ครับ
วิดีโอ
|
|
