| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-2x2A |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
2x2 โมดูลสวิทช์ออปติคอลแบบ Cross / Bar
GEZHI Photonics Co. , Ltd ออฟติคอลสวิทช์ 2x2 เป็นสวิตช์แบบครอสบาร์มีพอร์ตสองต่อสอง (2x2)สวิตช์จะเปลี่ยนการเชื่อมต่อของพอร์ตสัญญาณออปติคัลระหว่างสถานะข้ามและบาร์พร้อมกันอุปกรณ์นี้มีแอพพลิเคชั่นมากมายใน OADM ที่กำหนดค่าได้, เครือข่ายออปติคัลปริมณฑลหรือในอุปกรณ์ทดสอบ / ตรวจสอบ
สามารถใช้สวิตช์ออปติคอลแบบ cross / bar 2x2 พร้อมไฟเบอร์โหมดเดียว (9/125 ไมครอน) หรือเส้นใยมัลติโหมดได้มีให้เลือกทั้งแบบล็อกหรือแบบไม่ล็อคสวิตช์นี้มีการสูญเสียการแทรกต่ำการแยกช่องสัญญาณสูงช่วงความยาวคลื่นกว้าง
คุณสมบัติ
การใช้งาน
ข้อมูลจำเพาะ
|
พารามิเตอร์
|
GZ-FSW-2 × 2ก | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ประเภท: 0.8 สูงสุด: 1.2 | ประเภท: 0.7 สูงสุด: 1.0 |
| การสูญเสียกลับ | เดซิเบล | MM≥30SM≥50 | |
| Crosstalk | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| พาวเวอร์ซัพพลาย | v | 3.0 หรือ 5.0 | |
| อายุการใช้งาน | ครั้ง | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | มิลลิวัตต์ | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ～ + 70 | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40 ～ + 85 | |
| มิติ | มม | (L) 55.0 × (W) 30.0 × (H) 12.8 ปรับแต่งได้ | |
เส้นทางแสง
ข้อมูลการสั่งซื้อ
GZ-FSW-2 × 2A-X-xx-xxx-xx-xx
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| S = SM M = มม |
85 = 850 นาโนเมตร 13 = 1310 นาโนเมตร 15 = 1550 นาโนเมตร 13/15 = 1310/1550 นาโนเมตร X = อื่น ๆ |
3 = 3V 5 = 5V |
L = การล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0 มม 30 = 3.0 มม X = อื่น ๆ |
1 = 1 ม 2 = 1.5 ม X = อื่น ๆ |
0 = ไม่มี X = อื่น ๆ |

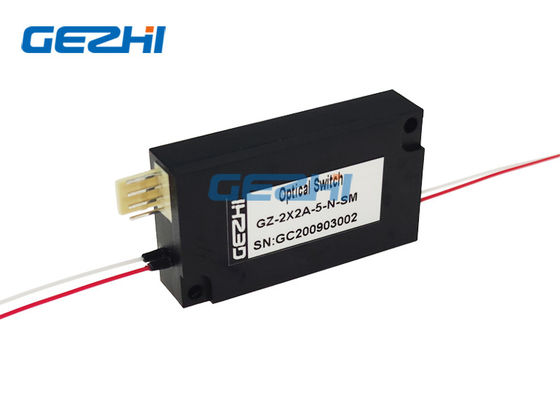

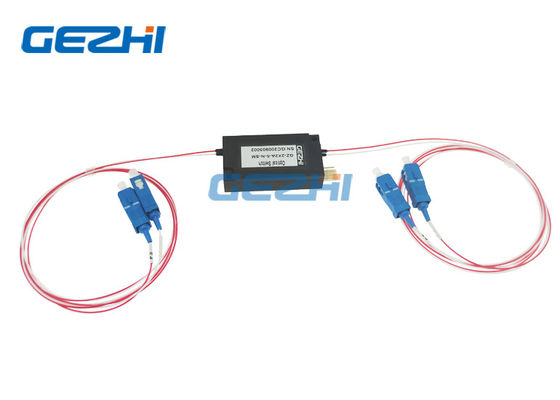

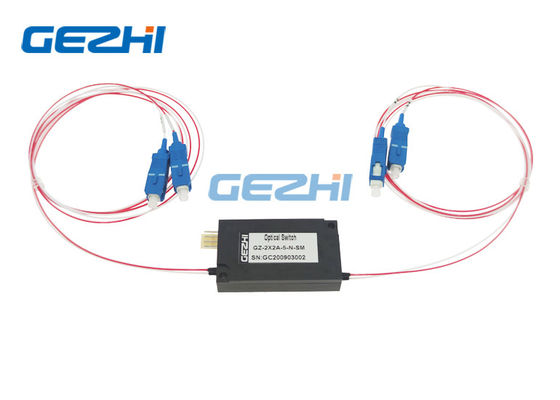

2x2 Cross / Bar Optical Switches ภาพโมดูล
วิดีโอ
|
|
