| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-1x1 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

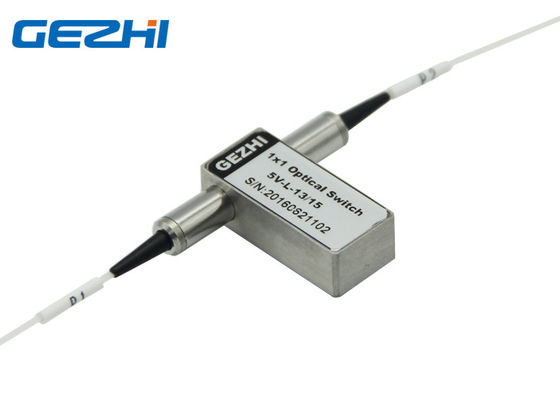

1x1 สวิตช์แสงไฟเบอร์ออปติกเปิด / ปิดสวิทช์ใยแก้วนำแสงแบบสลัก
สวิตช์ 1x1 ไฟเบอร์ออปติกของ GEZHI ถูกออกแบบมาสำหรับใช้ในเครือข่ายการสื่อสารใยแก้วนำแสงและเครื่องมือวัดสวิตช์เปิด / ปิดชัตเตอร์ 1x1 ประกอบด้วยพอร์ตสองพอร์ตที่เลือกส่งเปลี่ยนเส้นทางหรือบล็อกพลังงานแสงในสายส่งไฟเบอร์ออปติก
สวิตช์ไฟเบอร์ออปติกแบบสลักชัตเตอร์ 1x1 ต้องทำงานเพื่อเลือกหรือเปลี่ยนแปลงระหว่างสองสถานะเป็นผลให้มันใช้พลังงานไฟฟ้าต่ำในการใช้งานสวิตช์แสง
คุณสมบัติ
เวลาเปลี่ยนสั้น
การออกแบบที่กะทัดรัดขนาดเล็ก
ความผิดเพี้ยนของแสงต่ำ
การสูญเสียการแทรกต่ำ
มีเสถียรภาพสูงและเชื่อถือได้
ปราศจาก Epoxy บนเส้นทางแสง
โหมดเดียวหรือมัลติโหมดเป็นตัวเลือก
ช่วงความยาวคลื่นการทำงานที่กว้าง
แพคเกจซีลตะเข็บ
การล็อคไม่ปลอดภัยและไม่ล็อค
การประยุกต์ใช้งาน
โมดูลและการรวมระบบ
การใช้เครื่องมือการทดสอบและการวัด
เซ็นเซอร์ไฟเบอร์
การสลับเครือข่าย
R & D ในห้องปฏิบัติการ
การปิดกั้นช่อง
เครือข่ายมหานคร
การตรวจสอบระบบ
การป้องกันและฟื้นฟูเครือข่าย
สเปค
| พารามิเตอร์ | GZ-FSW-1 × 1 | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| ความคลาดเคลื่อนในการปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ปกติ: 0.5 สูงสุด: 0.8 | ปกติ: 0.5 สูงสุด: 0.8 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | MM≥30SM≥50 | |
| crosstalk | เดซิเบล | MM≥65SM≥75 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| พาวเวอร์ซัพพลาย | โวลต์ | 3.0 หรือ 5.0 | |
| ตลอดชีวิต | ครั้ง | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| น้ำหนัก | ก. | 16 | |
| มิติ | มิลลิเมตร | (L) × 27.0 (W) × 12.0 (H) 8.2 | |
ข้อมูลการสั่งซื้อ
GZ-FSW-1x2-xxx-xxx-XX-XX
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
1 = 1 เมตร 2 = 1.5 เมตร X = อื่น ๆ |
0 = ไม่มี 1 = FC / PC 2 = เอฟซี / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

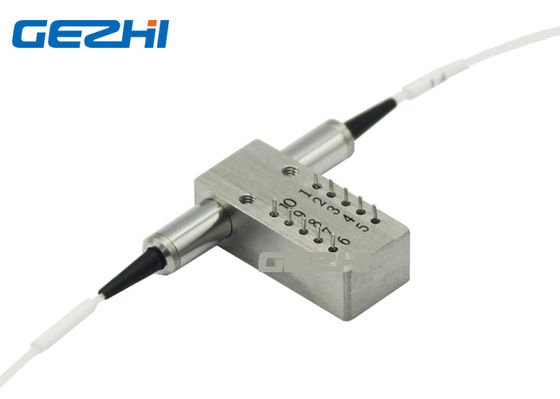

Pins
| ชนิด | หมุด | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 1 × 1 | ขา 1 | พิน 5 | พิน 6 | พิน 10 | ขา 2-3 | ขา 3-4 | พิน 7-8 | พิน 8-9 | |
| ล็อค | P1-P2 | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด |
| ใกล้แสง | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด | |
| Non-ล็อค | P1-P2 | - | - | - | - | ปิด | เปิด | เปิด | ปิด |
| ใกล้แสง | V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
เส้นทางแสง
| สถานะหนึ่ง | สถานะสอง |
|
|
มิติ
วิดีโอ
|
|
