| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x2 Opto-Mechanical สวิตช์ออปติคอล |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

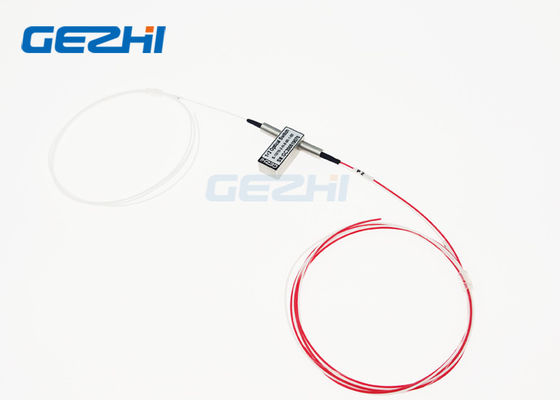

1x2 ออปโตวิศวกรรมสวิตช์แสงไฟเบอร์ออปติคัลสวิตช์ความยาวคลื่นกว้าง

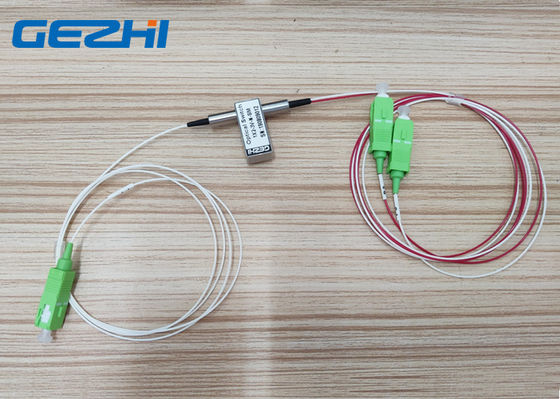

GEZHI 1x2 ออปโตสวิทช์ใยแก้วนำแสงที่มีความยาวคลื่นกว้าง 1260 ~ 1650nmมันมีตัวเชื่อมต่อสีเขียว SC / APC สวิตช์แสง Latching 1x2 แบบเดี่ยวเป็นโครงแบบ 1x2 มาตรฐานที่มี 3 เส้นใยและ 2 สถานะสวิตช์ออปติคัลไฟเบอร์ใยแก้วนำแสง GEZHI 1x2 เชื่อมต่อช่องสัญญาณออปติคอลโดยเปลี่ยนเส้นทางสัญญาณออปติคัลขาเข้าไปยังไฟเบอร์เอาท์พุทที่เลือกนี่คือความสำเร็จโดยใช้การกำหนดค่าทางกลและเปิดใช้งานผ่านสัญญาณควบคุมไฟฟ้า
GEZHI ยังสามารถจัดหาสวิตช์แสง MEMS หรือสวิตช์แสงแบบกำหนดเองอื่น ๆยินดีต้อนรับสู่สอบถามรายละเอียดเพิ่มเติม
คุณสมบัติ
ปราศจาก Epoxy บนเส้นทางแสง
การประยุกต์ใช้งาน
เราเตอร์ความยาวคลื่น
วิจัยและพัฒนา
กำหนดค่าได้เพิ่ม / ลดลงมัลติเพล็กเซอร์
การป้องกันอุปกรณ์ส่งกำลัง
การตรวจสอบเครือข่ายออปติคอล
การป้องกันและฟื้นฟูเครือข่ายแบบออปติคัล
สเปค
|
พารามิเตอร์ |
GZ-FSW-1 × 2 | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ตัวอย่าง: 0.8 สูงสุด: 1.2 | ปกติ: 0.5 สูงสุด: 1.0 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | MM≥30SM≥50 | |
| crosstalk | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
|
พาวเวอร์ซัพพลาย |
V | 3.0 หรือ 5.0 | |
| ตลอดชีวิต | เวลา | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 80 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| น้ำหนัก | ก. | 16 | |
| มิติ | มิลลิเมตร | (L) 27 × (W) × 12.0 (H) 8.2 | |
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุโดยไม่มีตัวเชื่อมต่อและเพิ่มการสูญเสีย 0.2dB ต่อตัวเชื่อมต่อเพิ่มเติม
เส้นทางแสง
| สถานะหนึ่ง | สถานะสอง |
|
|
|
Pins
| ชนิด | หมุด | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 1 × 2 | ช่อง | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| ล็อค | P1-P2 | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด |
| P1-P3 | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด | |
| Non-ล็อค | P1-P2 | - | - | - | - | ปิด | เปิด | เปิด | ปิด |
| P1-P3 | V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
มิติ
ข้อมูลการสั่งซื้อสวิตช์ออปติคัล 1x2
GZ-FSW-1x2-xxx-xxx-xxx-xx
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
1 = 1 เมตร 2 = 1.5 เมตร X = อื่น ๆ |
00 = ไม่ FP = FC / PC เอฟเอเอฟซี = / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = อื่น ๆ |
วิดีโอ
|
|
| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x2 Opto-Mechanical สวิตช์ออปติคอล |
| MOQ: | 1pc |
| ราคา: | โปร่ง |

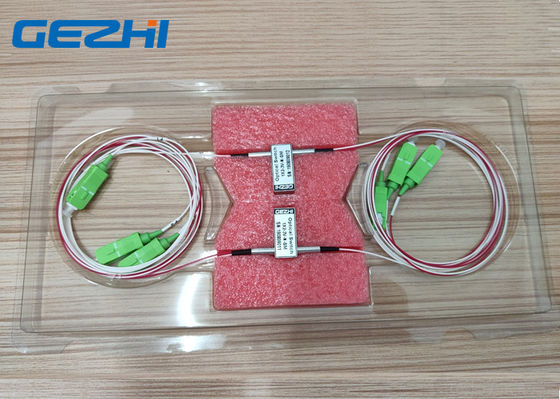

| รายละเอียดการบรรจุ: | 2 ชิ้นในโฟมพร้อมกล่องพลาสติก |
