| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | สวิตช์ออปติคัล D1x2 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

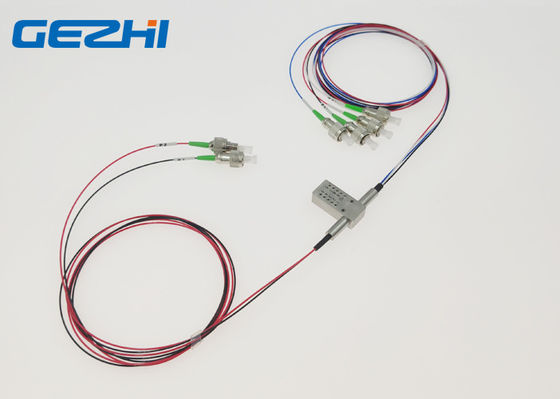

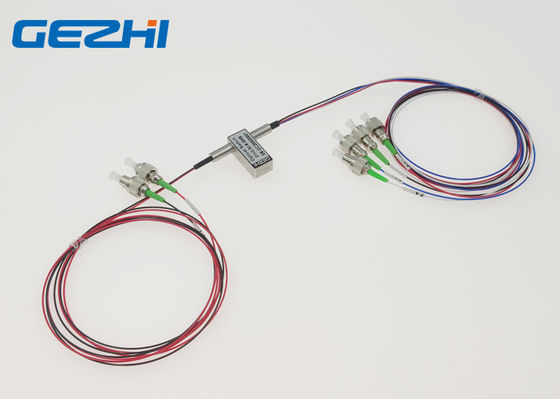

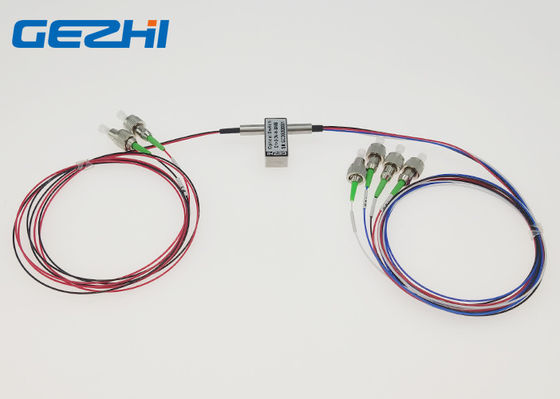

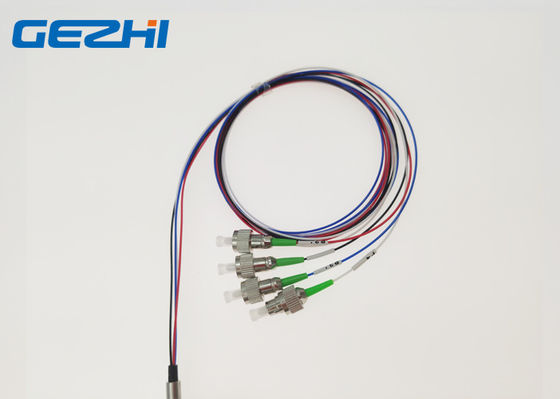

คู่ 1x2 สลับแสง 2x4 สวิทช์ใยแก้วนำแสง 1310 และ 1550nm 1 เมตรเอฟซี / APC
สวิทช์ไฟเบอร์ออปติก GEZHI คู่ 1x2 / 2x4 กำหนดค่าโดยหกเส้นใยและสองสถานะมันเชื่อมต่อกับขั้วต่อ FC / APC และแรงดันไฟฟ้า 3V แบบ Non-latched, PCB moutableสวิทช์ไฟเบอร์ออปติก GEZHI Dual 1x2 / 2x4 เชื่อมต่อช่องสัญญาณออปติคอลโดยเปลี่ยนเส้นทางสัญญาณออปติคัลขาเข้าไปยังไฟเบอร์เอาต์พุตที่เลือกสวิตช์ออปติคอล 2x2 เป็นแอพพลิเคชั่นด้านการวิจัยและพัฒนาในห้องปฏิบัติการเครือข่ายในเขตเมืองและ OADM ที่กำหนดค่าได้
คุณสมบัติ
ความมั่นคงสูงความน่าเชื่อถือสูง
การสูญเสียการแทรกต่ำ
ช่วงความยาวคลื่นกว้าง
ปราศจาก Epoxy บนเส้นทางแสง
การประยุกต์ใช้งาน
R & D ในห้องปฏิบัติการ
MAN (เครือข่ายเขตเมือง)
การตรวจสอบระบบ
OADM ที่กำหนดค่าได้
สเปค
| แบบ | หน่วย | GZ-FSW-D1x2 | |
| Operatingwavelength | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1620 |
| ความยาวคลื่น | นาโนเมตร | 850 และ 1300 | 1310 และ 1550 |
| การสูญเสียการแทรก | เดซิเบล | ตัวอย่าง: 0.7 สูงสุด: 1.0 | |
| ผลตอบแทนการสูญเสีย | เดซิเบล | MM≥30SM≥50 | |
| ข้ามคุย | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| แรงดันไฟฟ้า | โวลต์ | 3.0 หรือ 5.0 ± 0.5 | |
| อายุการใช้งาน | เวลา | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| การจัดการพลังงาน | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| ขนาด | มิลลิเมตร | 27.0 × 12 × 8.2 | |
| หมายเหตุ: 1 ภายในอุณหภูมิการทำงานและ SOP2 ไม่รวมตัวเชื่อมต่อ | |||
การปรับแต่งสามารถใช้ได้
เส้นทางแสง
Pins
| ชนิด | สถานะ | นิยามพิน | อำนาจ | การตรวจสอบสภาพ | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Non-ล็อค | P1- P3 ', P2-P4' | - | - | - | - | ปิด | เปิด | เปิด | ปิด | |
| B | P1-P1, P2-P2' | V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
| ล็อค | P1- P3 ', P2-P4' | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด | |
| B | P1-P1, P2-P2' | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด | |
ข้อมูลการสั่งซื้อสวิตช์ออปติคัลคู่ 1x2
GZ-FSW-D1x2-xxx-xxx-xxx-xx
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
|
S = SM |
85 = 850nm |
3 = 3V |
L = ล็อค |
5 = 50/125 |
25 = 250um |
1 = 1 เมตร |
00 = ไม่ |
วิดีโอ
|
|
