1x32 Multi Channel Fiber Optical Switch Mode Single และ Multimode ออฟติก สวิตช์

Name: 1x32 Multi Channel Fiber Optical Switch Mode Single และ Multimode ออฟติก สวิตช์
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: OSW-1x32
Price: โปร่ง USD
Availability: InStock

Brand Name:	Gezhi or OEM
เลขรุ่น:	OSW-1x32
MOQ:	1 ชิ้น
ราคา:	USD >= 1 pieces $25
Delivery Time:	7 วัน
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

ข้อมูลรายละเอียด

Product Description

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

CE RoHS,ISO9001

ใช้:

การตรวจสอบระบบ

เครือข่าย:

TCP, IP, POE, GPRS, wifi

ความยาวคลื่น:

1260-1650นาโนเมตร

ระยะเวลาการรับประกัน:

3 ปี

ท่าเรือ:

1x32

โวลเตชั่น:

5V หรือ 12V

รายละเอียดการบรรจุ:

กล่องภายใน, กล่อง

สามารถในการผลิต:

1,000 ชิ้น / ชิ้นต่อวัน

เน้น:

เครื่องสลับไฟเบอร์ออปติกหลายช่อง 1x32 เครื่องสลับไฟเบอร์ออปติก

1x32 Fiber Optical Switch

Product Description

คําอธิบายสินค้า

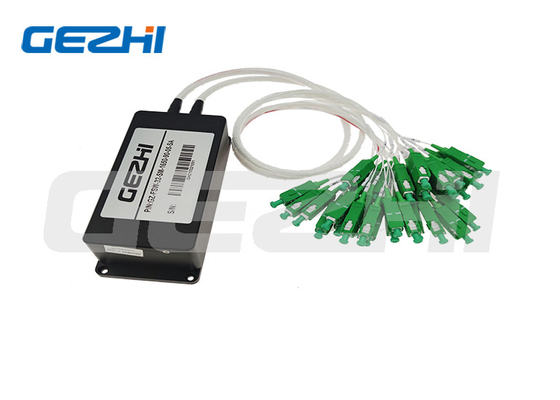

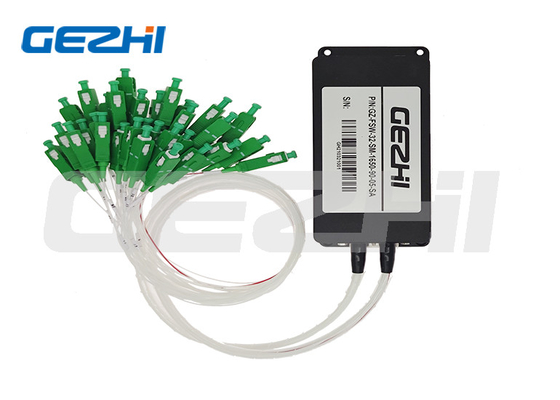

1x32 Multi Channel Single mode และ Multimode Optical Switch สวิตช์ไฟเบอร์ออปติก

ทุกรูปแบบ 1xN ทุกชนิดไฟเบอร์ ความยาวคลื่นที่ใช้งานในวงจรขนานกว้าง1x32 Multi Channel optical switch เป็นอุปกรณ์ควบคุมเส้นทางแสง สามารถทําการสลับเส้นทางแสงไฟล์ออปติกหลายช่อง ในระบบส่งไฟล์ออปติกใช้ในการติดตามไฟเบอร์หลายช่อง, การเลือกแหล่งแสงหลายตัว / เครื่องตรวจจับ และการป้องกันเส้นทางไฟเบอร์ออปติกส์ เป็นต้น นอกจากนี้ยังใช้ในระบบการทดสอบไฟเบอร์ออปติกส์สําหรับไฟเบอร์ออปติกส์และการทดสอบองค์ประกอบของมันระบบทดสอบเคเบิลภายนอกและระบบติดตามเซ็นเซอร์ออปติกส์หลายประตู.

ลักษณะ

1เป็นส่วนประกอบที่ใช้งานได้ มีความสามารถในการเปลี่ยนเส้นทางทางแสง

2. 1 สายไฟเบอร์เข้าและ N การออกที่ส่งเชิงคัดเลือก

3หรือบล็อคพลังงานทางแสงในสายส่งไฟเบอร์ออปติก

4.สองทิศทางและสามารถใช้ได้ในทิศทาง 1xN หรือ Nx1

5.ที่ออกแบบเพื่อใช้ในเครือข่ายสื่อสารไฟเบอร์ออฟติก และอุปกรณ์วัด

1x32 Multi Channel Fiber Optical Switch Mode Single และ Multimode ออฟติก สวิตช์ 0

รายละเอียด

ปริมาตร	หน่วย	1x4	1x8	1x12	1x16	1x24	1x32	1x64	1x128
ระยะความยาวคลื่น	nm	1260 ~ 1650
การทดสอบความยาวคลื่น	nm	1310/1550
การสูญเสียการใส่ (ปกติ)	dB	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1.0
การสูญเสียการใส่ (สูงสุด)	dB	≤0.8	≤0.8	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.2
ผลกําไรเสีย	dB	SM ≥ 50
การสื่อสาร	dB	≤ 70
PDL	dB	≤0.05
WDL	dB	≤0.20
TDL	dB	≤0.20
ความซ้ํา	dB	≤0.02
ระยะชีวิต	ครั้ง	>107
เวลาเปลี่ยน	ms	≤10 (ช่องทางติด)
พลังแสง	mW	≤ 500
ระบบควบคุม	/	TTL หรือปรับแต่ง
อุณหภูมิการทํางาน	°C	-10 ~ +55
อุณหภูมิในการเก็บ	°C	-40~+85
ประเภทโมดูล ขนาด	mm	135x64x32				135x60x37		184x78x66	184x156x66

ข้อมูลการสั่งซื้อ OSW-XxX-X-XX-X-XX-XX-XX-XX

OSW

รูปแบบ

ความยาวคลื่น

แพ็คเกจ

ประเภทเส้นใย

กว้างเส้นใย

ความยาวของเส้นใย

เครื่องเชื่อม

1x4

1x8

1x16

1x32

1x64

1x128

S=สเปซิตี้

S=SM

M=MM

85=850nm

13=1310nm

15=1550nm

85/13 = 850/1300

13/15=1310/1550nm

S=ระบุ

B=กล่องโลหะ

S=ระบุ

M5 = 50/125

M6 = 62.5/125

S9=9/125

S=ระบุ

25=250um

09=900um

S=ระบุ

05=0.5m

10=1.0m

S=ระบุ

00=ไม่มี

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

S=ระบุ

การตั้งค่ารหัส PIN

เครื่องเชื่อม DB-9 ตัวผู้ (1xN≤16) เครื่องเปลี่ยนแสง

เครื่องเชื่อม DB-9 ตัวผู้
หมายเลขปิน	I / O	สัญญาณ	คําอธิบาย
1	หน่วยงาน	D0	D0~D3 คือการเลือกช่องทาง Bit0~Bit3,D0 เป็นต่ํา,D3 เป็นสูง
2	หน่วยงาน	D1
3	หน่วยงาน	D2
4	หน่วยงาน	D3
5	หน่วยงาน	กําหนดใหม่	TTL ระดับต่ํารีเซ็ตเป็นช่อง 0 ระดับสูงหมายความว่าบิตการเลือกช่องมีประสิทธิภาพ
6	ออกไป	พร้อม	TTL เตรียมพร้อม (สูง=ไม่พร้อม ต่ํา=พร้อม)
7	ออกไป	ความผิดพลาด	TTL, Error OR Failure (ความผิดพลาดสูง, ความผิดพลาดต่ํา = ไม่มีความผิดพลาด)
8	พลัง	GND	ดิน
9	พลัง	VCC	5.0±5% การให้พลังงาน VDC (สูงสุด 500mA)

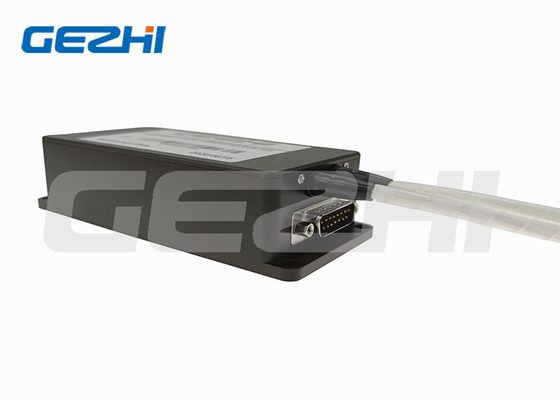

เครื่องเชื่อม DB-15 ตัวผู้ (1xN≤128) เครื่องสวิทช์ออปติก

เครื่องเชื่อม DB-15 ตัวผู้
หมายเลขปิน	I / O	สัญญาณ	คําอธิบาย
2	หน่วยงาน	D0	D0~D5 เป็นการเลือกช่องทาง Bit0~Bit4,D0 เป็นต่ํา,D4 เป็นสูง
3	หน่วยงาน	D1
4	หน่วยงาน	D2
5	หน่วยงาน	D3
6	หน่วยงาน	D4
10	หน่วยงาน	D5
11	หน่วยงาน	กําหนดใหม่	TTL ระดับต่ํารีเซ็ตเป็นช่อง 0 ระดับสูงหมายความว่าบิตการเลือกช่องมีประสิทธิภาพ
7	ออกไป	พร้อม	TTL เตรียมพร้อม (สูง=ไม่พร้อม ต่ํา=พร้อม)
8	ออกไป	ความผิดพลาด	TTL, Error OR Failure (ความผิดพลาดสูง, ความผิดพลาดต่ํา = ไม่มีความผิดพลาด)
1,9	พลัง	GND	ดิน
12	พลัง	VCC1	5.0V ± 5% พลังงานของมอเตอร์ VDC (สูงสุด 950mA)
15	พลัง	VCC2	5.0V±5% VDC พลังงานวงจรขับเคลื่อน ((50mA)
13,14		NC	NC

การขนส่งทางเรือ

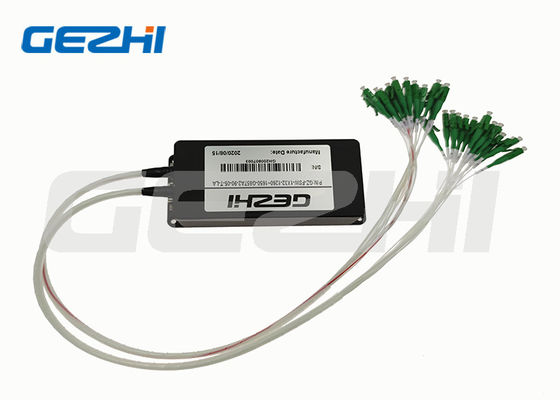

1x32 Multi Channel Fiber Optical Switch Mode Single และ Multimode ออฟติก สวิตช์ 4

Q1:ขอตัวอย่างหน่อยครับ MOQ มีเท่าไหร่ครับ

A1: สั่งตัวอย่างต้อนรับเพื่อทดสอบและตรวจสอบคุณภาพMOQ ตัวอย่าง 1pcs มีให้เลือกเช่นกัน ตัวอย่างผสมก็ยอมรับได้

คําถามที่ 2: ช่วงเวลาในการดําเนินการคืออะไร?

A2: ระยะเวลาปกติคือประมาณ 1 สัปดาห์สําหรับปริมาณใหญ่และสินค้าพิเศษ กรุณาเช็คเวลานํากับตัวแทนขายของเราแต่เราเก็บสินค้าบางอย่างไว้สามารถส่ง 1-3 วันหลังจากได้รับการชําระเงิน

Q3:เงื่อนไขการชําระเงินคืออะไร

A3: ระยะเวลาการชําระเงิน: T/T, Paypal,เวสเทิร์นยูเนี่ยนการชําระเงินสด อลิบาบา เป็นต้น

Q4: เวลารับประกันของคุณคืออะไร
A4: การรับประกัน 3 ปี

Q5: ผมสามารถใช้โลโก้, เติมสัญลักษณ์และแพคเกจของเราได้หรือไม่?
A5: ใช่ เราสามารถให้บริการ OEM ซึ่งตามความต้องการของคุณ, ออกแบบสินค้าสัญลักษณ์, โลโก้, PN, SN, แพ็คเกจ
