| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-1x1-MOS100x |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำการ |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

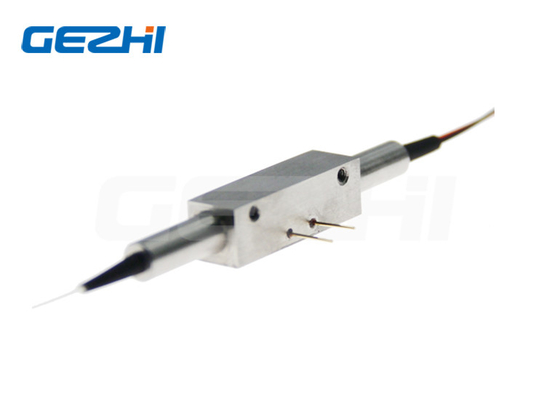

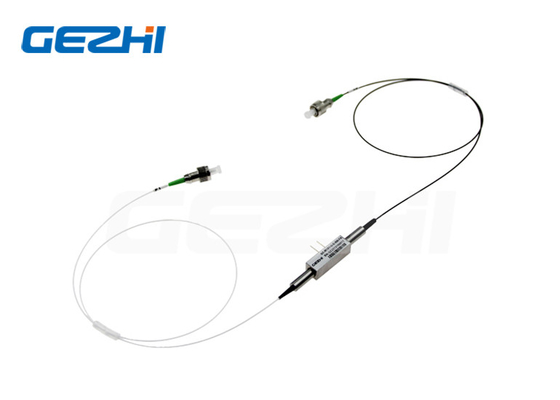

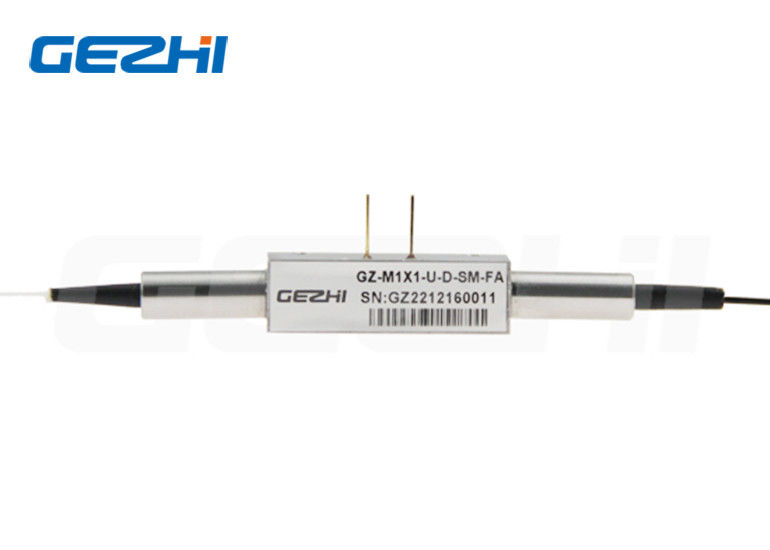

ภาพรวมผลิตภัณฑ์ของ 1x1 Magneto Optical Switch
1X1 Magneto Optical Switch สำหรับการตรวจสอบระบบ
สวิตช์แมกนีโตออปติกซึ่งประกอบรวมด้วย: ส่วนประกอบออปติคัลจำนวนหนึ่งวางตำแหน่งตามลำดับตามเส้นทางแสงซึ่งประกอบรวมด้วย: คอลลิเมเตอร์ใยแก้วนำแสงเดี่ยว, คริสตัลออปติกไบรีฟริงเจนต์ตัวแรก, ชุดประกอบแผ่นคลื่นครึ่งแรก, ชุดประกอบการหมุนโพลาไรเซชัน, แผ่นจานคลื่นครึ่งหลัง การประกอบ, คริสตัลออปติกไบรีฟริงเจนต์ตัวที่สอง และคอลลิเมเตอร์ไฟเบอร์ออปติกคู่
คุณสมบัติและการใช้งานของสวิตช์ออปติคัลแม๊ก 1x1
|
คุณสมบัติ * ความเร็วในการเปลี่ยนสูง * ความทนทานที่ดีขึ้น * ความน่าเชื่อถือสูง * ไดรฟ์แรงดันต่ำ * ล็อคไม่ปลอดภัย |
แอพพลิเคชั่น *การปิดกั้นช่องแสง *เพิ่ม / วางที่กำหนดค่าได้ * การตรวจสอบระบบ การทดสอบ และการวัด * ระบบตรวจจับไฟเบอร์ออปติก |
ข้อมูลจำเพาะของสวิตช์ออปติคัลแม๊ก 1x1
| พารามิเตอร์ | หน่วย | 1×1 |
| ช่วงความยาวคลื่น | นาโนเมตร | 1520~1580 |
| ทดสอบความยาวคลื่น | นาโนเมตร | 1550 |
| การสูญเสียการแทรก1,2 | เดซิเบล | 0.8 |
| ส่งคืนการสูญเสีย | เดซิเบล | ≥50 |
| ครอสทอล์ค | เดซิเบล | ≥20 |
| พีดีแอล | เดซิเบล | ≤0.2 |
| การทำซ้ำ | เดซิเบล | ≤±0.01 |
| แรงดันไฟฟ้าที่ใช้งาน | วี | 2.5 |
| ความทนทาน | รอบ | ≥ 30 พันล้าน |
| เวลาเปลี่ยน | ไมโครวินาที | ≤100 |
| ประเภทการสลับ | ไม่มี | ล็อค |
| พลังงานแสง | เมกะวัตต์ | ≤500 |
| อุณหภูมิในการทำงาน | ℃ | –5~ +70 |
| อุณหภูมิในการจัดเก็บ | ℃ | -40 ~ +85 |
| ความชื้นสัมพัทธ์ | % | 5 ~ 95 |
| ประเภทไฟเบอร์ | G657A1 | |
| มิติ | มม | (ยาว)18x(กว้าง)7.3x(สูง)6 |
เส้นทางแสงและไฟฟ้าของสวิตช์ออปติคัลแม๊ก 1x1
แบบสองทิศทาง
ทิศทางเดียว
ไฟฟ้า
| พารามิเตอร์ | หน่วย | |
| แรงดันไฟฟ้าของไดรฟ์ | วี | 2.5±10% |
| ไดรฟ์ปัจจุบัน | ม | 160±30% |
| ระยะเวลาของพัลส์ | ไมโครวินาที | 200~400 |
| คลกฉันมคุณพ่อความเสมอภาค | เฮิรตซ์ | <800 |
| พิมพ์ | ประเภทไฟเบอร์ | แรงดันไฟฟ้าที่ใช้งาน | ทดสอบความยาวคลื่น | ประเภทหลอด | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
|
1X1B: แบบสองทิศทาง 1X1U: ทิศทางเดียว |
เอสเอ็ม: ส. 9/125 เอ็กซ์: คนอื่น
|
2.5: 2.5วี
|
1550: 1550นาโนเมตร เอ็กซ์: คนอื่น |
25: 250um 90: 900um เอ็กซ์: คนอื่น
|
05: 0.5 ม±5ซม 10: 1.0ม±5ซม 15: 1.5ม±5ซม เอ็กซ์: คนอื่น |
OO:ไม่มี เอฟพี:เอฟซี/พีซี เอฟเอ:เอฟซี/เอพีซี SP:วท./ป SA:วท./อพ STP:ST/PC แผ่นเสียง:แอลซี/พีซี แอลเอ:LC/APC เอ็กซ์:คนอื่น |
วิดีโอ
|
|
