| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-MxN-MOS100x |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำการ |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |
ภาพรวมผลิตภัณฑ์ของ48*เมทริกซ์ออปติคัลสวิตช์แร็คเมาท์

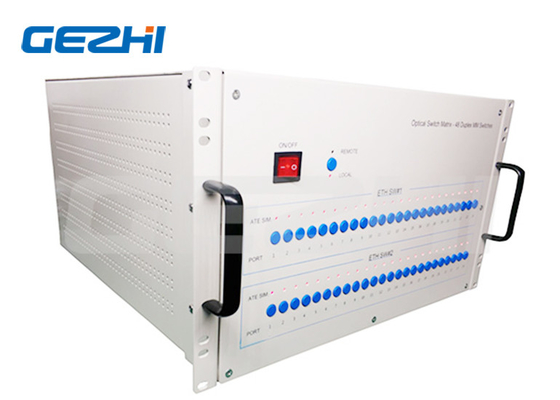

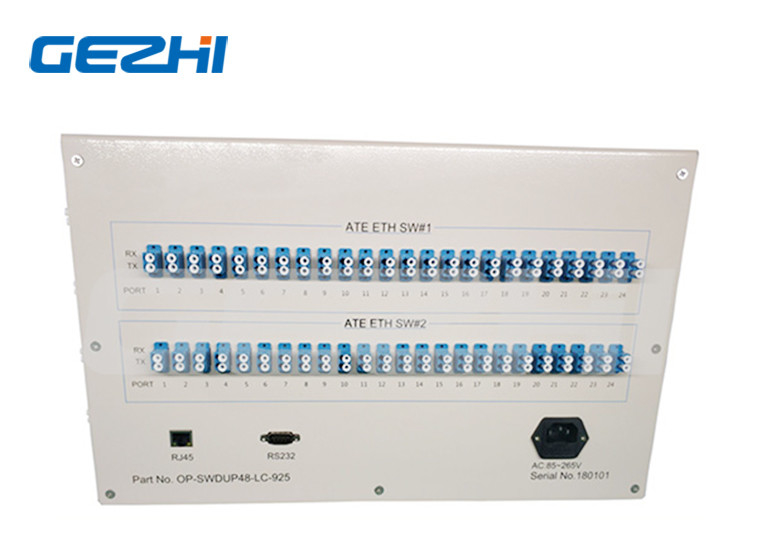

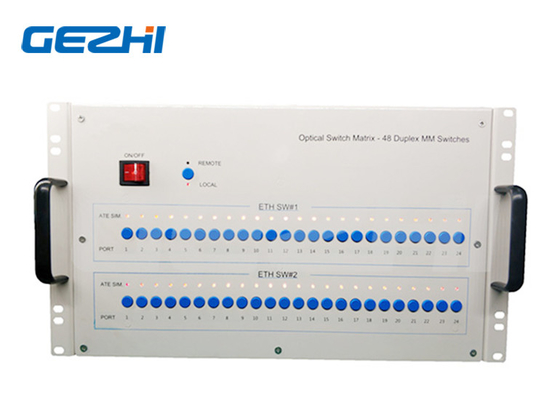

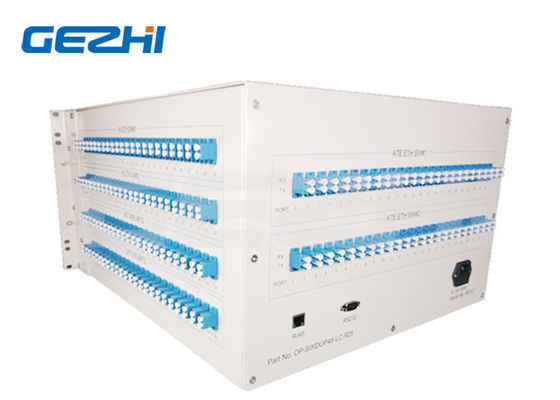

48*2x4 Matrix Optical Switch Rackmount สำหรับบำรุงรักษาระบบ
48 ชิ้น 2x4 (D1x2) แท่นวางสวิตช์ออปติคัล
สวิตช์ออปติคัลนี้เป็นอุปกรณ์ควบคุมเส้นทางแสงชนิดหนึ่งเล่นเส้นทางแสงควบคุมและแปลงเส้นทางแสง48-D1X2-U ประกอบด้วย 48 ชิ้นของสวิตช์เส้นทางแสงแบบซิงโครนัส 2x4 ที่รวมกันของสวิตช์ออปติคัลเชิงกลสวิตช์ควบคุมเส้นทางแสงสวิตช์แบบออปติคอลสามารถเป็นปุ่ม 48 ปุ่มบนแผงควบคุมนอกจากนี้ยังสามารถผ่านโหมดการสื่อสารพอร์ตอนุกรม RS-232 ระยะสั้น หรือการสื่อสารอีเธอร์เน็ต RJ45 ระยะไกลโดยการส่งโปรแกรมควบคุมคำสั่งควบคุมสวิตช์เส้นทางแสงสถานะอุปกรณ์ของเส้นทางแสงโดยไฟสีเขียวและไฟสีแดงแสดงเส้นทางแสง
เราสามารถผลิตความยาวคลื่นที่กำหนดเอง, ช่องการกำหนดค่า, ประเภทไฟเบอร์, ประเภทตัวเชื่อมต่อ ฯลฯ
คุณสมบัติและการใช้งานของ48*สวิตช์ออปติคัลเมทริกซ์ 2x4ชั้นวาง
คุณสมบัติ
SerialNet ความน่าเชื่อถือสูง ความเสถียรสูง
แผงแสดงผล LEDการแสดงผลด้วยภาพ การใช้งานที่สะดวก
ส่งสัญญาณโปร่งใสความเสถียรและความน่าเชื่อถือสูง
สามารถตั้งค่าช่องและช่วงเวลาของการสแกนอัตโนมัติได้
RS232 Control และ RJ45 Ethernet Remote Management
แอพพลิเคชั่น
ฟิต
การวัดอัตโนมัติ
การตรวจสอบระยะไกลเครือข่ายออปติคัล
ระบบตรวจสอบและบำรุงรักษาสายเคเบิล
ข้อมูลจำเพาะของ48*สวิตช์ออปติคัลเมทริกซ์ 2x4ชั้นวาง
| พารามิเตอร์ | หน่วย | 48*2x4 |
| ช่วงความยาวคลื่น | นาโนเมตร | 1260~1650 หรือกำหนดเอง |
| การทดสอบความยาวคลื่น | นาโนเมตร | 1310/1550 หรือกำหนดเอง |
| การสูญเสียการแทรก (สูงสุด) | เดซิเบล | ≤1.5 |
| ส่งคืนการสูญเสีย | เดซิเบล | SM ≥ 50 |
| ครอสทอล์ค | เดซิเบล | ≤-55 |
| พีดีแอล | เดซิเบล | ≤0.05 |
| ดับเบิลยูดีแอล | เดซิเบล | ≤0.25 |
| ทีดีแอล | เดซิเบล | ≤0.20 |
| การทำซ้ำ | เดซิเบล | ≤0.02 |
| เวลาเปลี่ยน | นางสาว | ≤10 (ช่องที่อยู่ติดกัน) |
| พลังงานแสง | เมกะวัตต์ | ≤500 |
| ประเภทไฟเบอร์ | อืม | 9/125 |
| ตัวเชื่อมต่อ | / | FC, SC, LC, ST, SMA หรือกำหนดเอง |
| มอนิเตอร์พอร์ต | / | RJ45 & RS232 หรือกำหนดเอง |
| แหล่งจ่ายไฟทำงาน (แบบปลั๊ก) | วี | AC:220V (50/60Hz) หรือ DC:36V~72V |
| อุณหภูมิในการทำงาน | ℃ | -10~+60 |
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 |
| ขนาดตัวยึดแร็ค | มม | 6U:483x500x267mm |
ชุดคำสั่งของเมทริกซ์ออปติคัลสวิตช์แร็คเมาท์
| ชื่อ | คำแนะนำ | อธิบาย |
| ตั้งค่าช่องสวิตช์ออปติคัล |
ส่ง: |
ตั้งค่าช่องสวิตช์ออปติคอล 01 เป็นเปิด , ส่งคืนเรียบร้อยแล้ว. |
| ผลตอบแทน 1: |
||
| ส่ง: |
ตั้งค่าช่องสวิตช์ออปติคัล 01 เป็นปิด , ส่งคืนเรียบร้อยแล้ว. |
|
| ผลตอบแทน 1: |
||
| ส่ง: |
ตั้งค่าช่องสวิตช์ออปติคัล 48 เป็นเปิด , ส่งคืนเรียบร้อยแล้ว. |
|
| ผลตอบแทน 1: |
||
| ส่ง: |
ตั้งค่าช่องสวิตช์ออปติคัล 48 เป็นปิด กลับมาได้สำเร็จ |
|
| ผลตอบแทน 1: |
||
| ส่ง: |
ตั้งค่าช่องสวิตช์ออปติคัลทั้งหมดเป็นเปิด ส่งคืนสำเร็จ | |
| ผลตอบแทน 1: |
||
| ส่ง: |
ตั้งค่าช่องสวิตช์ออปติคัลทั้งหมดเป็นปิด ส่งคืนสำเร็จ | |
| ผลตอบแทน 1: |
||
| สอบถามช่องสวิตช์ออปติคัล | ส่ง: |
สอบถามช่องสวิตช์ออปติคอล ส่งคืนเรียบร้อยแล้ว 1111111111111111: เป็นสถานะสวิตช์ออปติคัลทั้งหมด (0: เปิด, 1: ปิด) |
| กลับ: |
||
|
ตั้งค่า IP ที่อยู่ |
ส่ง: | ตั้งค่าที่อยู่ IP เป็น 192.168.1.100 คืนค่าสำเร็จ |
| กลับ: |
||
| ค้นหาที่อยู่ IP | ส่ง: |
ค้นหาที่อยู่ IP คืนเรียบร้อยแล้ว 192.168.1.100: ที่อยู่ IP เป็น 192.168.1.100 |
| กลับ: | ||
| ตั้งค่าหมายเลขพอร์ต | ส่ง: |
ตั้งค่าหมายเลขพอร์ตเป็น 5,000 ส่งกลับสำเร็จ |
| กลับ: |
||
| สอบถามหมายเลขพอร์ต | ส่ง: |
สอบถามหมายเลขพอร์ต ส่งคืนสำเร็จ 5000: หมายเลขพอร์ตถึง 5,000 |
| กลับ: |
||
| ตั้งค่าซับเน็ตมาสก์ | ส่ง: |
ตั้งค่าซับเน็ตมาสก์เป็น 255.255.255.0 ส่งคืน เรียบร้อยแล้ว |
| กลับ: |
||
| แบบสอบถามซับเน็ตมาสก์ | ส่ง: | ค้นหาซับเน็ตมาสก์ ส่งคืนสำเร็จ 255. 255. 255.0:ซับเน็ตมาสก์เป็น 255. 255.255.0 |
| กลับ: | ||
| ตั้งค่าเกตเวย์เริ่มต้น | ส่ง: |
ตั้งค่าเกตเวย์เริ่มต้นเป็น 192.168.1.1 ส่งคืน เรียบร้อยแล้ว |
| กลับ: |
||
|
ค้นหาเกตเวย์เริ่มต้น |
ส่ง: |
สอบถามเกตเวย์เริ่มต้น ส่งคืนเรียบร้อยแล้ว 192.168.1.1: เกตเวย์เริ่มต้นเป็น 192.168.1.1
|
| กลับ: | ||
| ตั้งค่าอัตรารับส่งข้อมูล | ส่ง: |
ตั้งค่าอัตรารับส่งข้อมูลเป็น 9600 ส่งคืนเรียบร้อยแล้ว |
| กลับ: |
||
| สอบถามอัตราการรับส่งข้อมูล | ส่ง: |
สอบถามอัตราบอด ส่งคืนสำเร็จ 9600: อัตราบอดเป็น 9600
|
|
กลับ:
|
||
| รีสตาร์ทอุปกรณ์ | ส่ง: |
ตั้งค่าการรีสตาร์ทอุปกรณ์ , กลับมาได้สำเร็จ |
| กลับ: |
||
| สอบถามข้อมูลอุปกรณ์ | ส่ง: |
สอบถามข้อมูลอุปกรณ์ ,ส่งคืนสำเร็จ; รุ่น:48-2X4-U ช่วงความยาวคลื่น: 1260~1650nm ประเภทไฟเบอร์:SM,9/125um ขั้วต่อ:LC/UPC แหล่งจ่ายไฟทำงาน :ไฟฟ้ากระแสสลับ:85~265V |
| กลับ: | ||
| รุ่นแบบสอบถาม | ส่ง: |
สอบถามรุ่น กลับมาได้สำเร็จ รุ่นฮาร์ดแวร์: V1.0.1 ซอฟต์แวร์: V1.0.1 |
| กลับ: |
| อสส | โหมด | ความยาวคลื่น | บรรจุุภัณฑ์ | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ตัวเชื่อมต่อ |
|
48*2x4 S=ความจำเพาะ |
ส=เอสเอ็ม ม=มม |
85=850นาโนเมตร 13=1310นาโนเมตร 15=1550นาโนเมตร 85/13=850/1300 13/15=1310/1550นาโนเมตร S=ระบุ |
1U=1U ตัวยึดแร็ค 2U=2U ตัวยึดแร็ค 3U=3U ตัวยึดแร็ค 4U=4U ตัวยึดแร็ค S=ระบุ |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=ระบุ |
AC=เดี่ยว 85~265V DC=เดี่ยว 36~72V AA=คู่ 85~265V DD=ดูอัล 36~72V AD=AC85~265V+DC36~75V |
00=ไม่มี FP=เอฟซี/ยูพีซี FA=เอฟซี/เอพีซี SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=ระบุ |
วิดีโอ
|
|
