| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-MxN-MOS200x |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำการ |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

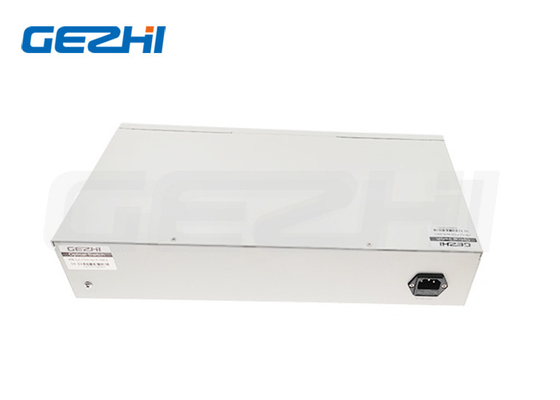

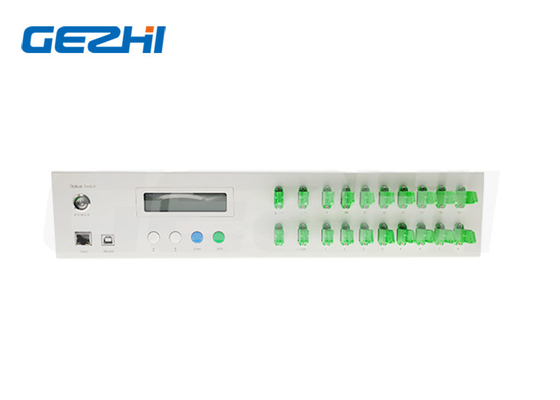

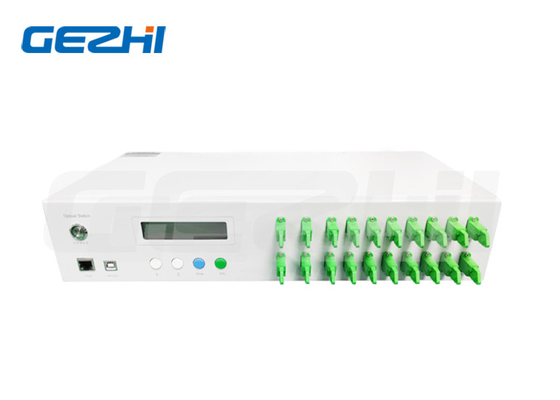

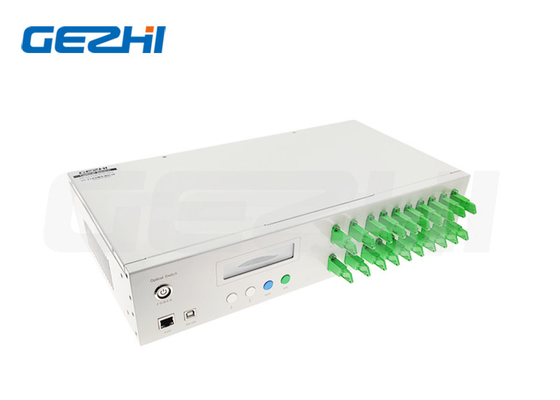

ภาพรวมผลิตภัณฑ์ของ Matrix Optical Switch Rackmount
สวิตช์ออปติคอล MxN Matrix แบบติดตั้งบนแร็คที่มีความเสถียรสูงสำหรับเครือข่ายออปติคัล
เมทริกซ์ออปติคัลสวิตช์แร็คเมาท์
สวิตช์ออปติคัลเมทริกซ์เป็นสวิตช์เมทริกซ์ออปติคัลที่มีประสิทธิภาพสูงและไม่ปิดกั้นอย่างสมบูรณ์ ใช้ได้กับจำนวนพอร์ตตั้งแต่ 4x4 ถึง 128x128ได้รับการพิสูจน์ในแอพพลิเคชั่นการป้องกันที่ท้าทายที่สุดและภาคสนามได้รับการพิสูจน์ในแอพพลิเคชั่นเชิงพาณิชย์ที่หลากหลายโดยผู้ผลิตอุปกรณ์เครือข่ายรายใหญ่ อุปกรณ์เหล่านี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการด้านประสิทธิภาพ ความปลอดภัย และความน่าเชื่อถือสูงสุดของแอพพลิเคชั่นที่มีความสำคัญต่อภารกิจโดยมีการสูญเสียแสงน้อย ต่ำ ความต้องการพลังงานและความเร็วในการเปลี่ยนที่รวดเร็ว
ความยาวคลื่นที่กำหนดเอง, ประเภทไฟเบอร์, ช่องอินพุตและเอาต์พุตสามารถใช้ได้
GEZHI Photonics ผลิตสวิตช์ Matrix Optical อย่างเต็มรูปแบบเช่น 2x8, 2x16, 2x64, 4x4, 4x16, 4x32, 8x8, 8x16, 16x16, 20x20......สวิตช์ออปติคอลเมทริกซ์ 128x128 เป็นต้น
คุณสมบัติและการใช้งานของ Matrix Optical Switchชั้นวาง
คุณสมบัติ
*SerialNet ความน่าเชื่อถือสูง ความเสถียรสูง
* แผงจอแสดงผล LEDการแสดงผลด้วยภาพ การใช้งานที่สะดวก
* สัญญาณการส่งผ่านที่โปร่งใสความเสถียรและความน่าเชื่อถือสูง
*สามารถตั้งค่าช่องสัญญาณและช่วงเวลาของการสแกนอัตโนมัติได้
*การควบคุม RS232 และการจัดการระยะไกลอีเทอร์เน็ต RJ45
แอพพลิเคชั่น
*พอดี
* การวัดอัตโนมัติ
* ระบบการตรวจสอบและบำรุงรักษาสายเคเบิลเครือข่ายระยะไกลแบบออปติคัล
ข้อมูลจำเพาะของ Matrix Optical Switchชั้นวาง
| พารามิเตอร์ | หน่วย | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| ช่วงความยาวคลื่น | นาโนเมตร | 1260~1650 | |||||||||
| การทดสอบความยาวคลื่น | นาโนเมตร | 1310/1550 | |||||||||
| การสูญเสียการแทรก | เดซิเบล | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.5 |
| ส่งคืนการสูญเสีย | เดซิเบล | SM ≥ 50 | |||||||||
| ครอสทอล์ค | เดซิเบล | ≤-55 | |||||||||
| พีดีแอล | เดซิเบล | ≤0.05 | |||||||||
| ดับเบิลยูดีแอล | เดซิเบล | ≤0.25 | |||||||||
| ทีดีแอล | เดซิเบล | ≤0.25 | |||||||||
| การทำซ้ำ | เดซิเบล | ≤0.02 | |||||||||
| อายุการใช้งาน | ครั้ง | >107 | |||||||||
| เวลาเปลี่ยน | นางสาว | ≤8 (ช่องที่อยู่ติดกัน) | |||||||||
| พลังงานแสง | เมกะวัตต์ | ≤500 | |||||||||
| ตัวเชื่อมต่อ | / | FC, SC, LC, ST, SMA หรือกำหนดเอง | |||||||||
| มอนิเตอร์พอร์ต | / | อาร์เจ45,อาร์เอส232 | |||||||||
| แหล่งจ่ายไฟทำงาน (แบบปลั๊ก) | วี | AC:220V (50/60Hz) หรือ DC:36V~72V | |||||||||
| อุณหภูมิในการทำงาน | ℃ | -10~+60 | |||||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |||||||||
| ชั้นวาง | มม | ตู้แร็คขนาด 19 นิ้ว 1U , 2U, 3U หรือ 4U | |||||||||
แผนที่ร่างของ Matrix Optical Switch Rackmount
| อสส | โหมด | ความยาวคลื่น | บรรจุุภัณฑ์ | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ตัวเชื่อมต่อ |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=ความจำเพาะ |
ส=เอสเอ็ม ม=มม |
85=850นาโนเมตร 13=1310นาโนเมตร 15=1550นาโนเมตร 85/13=850/1300 13/15=1310/1550นาโนเมตร 460นาโนเมตร 780นาโนเมตร 980นาโนเมตร S=ระบุ |
1U=1U ตัวยึดแร็ค 2U=2U ตัวยึดแร็ค 3U=3U ตัวยึดแร็ค 4U=4U ตัวยึดแร็ค S=ระบุ |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=ระบุ |
AC=เดี่ยว 85~265V DC=เดี่ยว 36~72V AA=คู่ 85~265V DD=ดูอัล 36~72V AD=AC85~265V+DC36~75V |
00=ไม่มี FP=เอฟซี/ยูพีซี FA=เอฟซี/เอพีซี SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=ระบุ |
วิดีโอ
|
|
