| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | PM WDM |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำการ |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

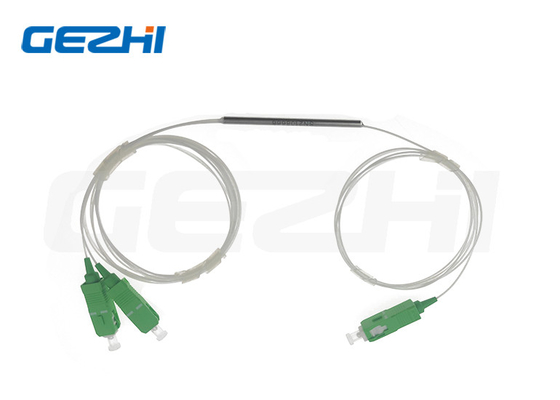

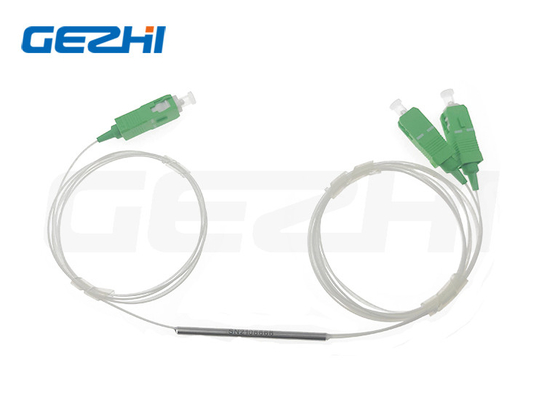

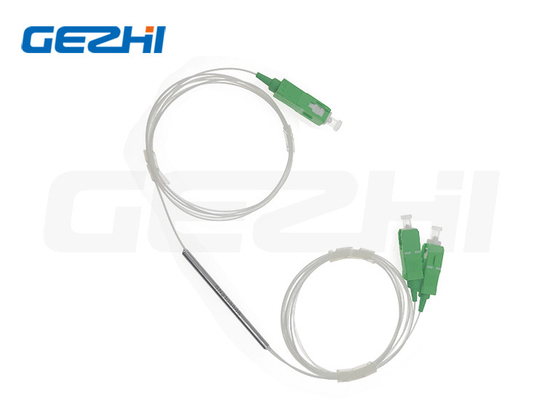

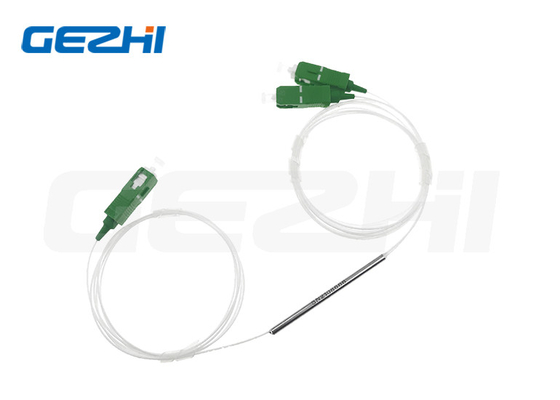

ภาพรวมผลิตภัณฑ์ของตัวกรอง PM WDM
โพลาไรเซชันพลังงานสูงไฟเบอร์ที่ปรับแต่งได้รักษาตัวกรอง WDM (สูงสุด 20W) สำหรับโมดูล CWDM/DWDM
โพลาไรเซชันการรักษาตัวกรอง WDM
GEZHI โพลาไรเซชันที่รักษาตัวกรองซีรีส์ WDM ให้การมัลติเพล็กซ์แบบแบ่งความยาวคลื่นในขณะที่รักษาโพลาไรเซชันของสัญญาณPM FWDM ใช้เทคโนโลยีตัวกรองฟิล์มบางที่มีความเสถียรต่อสิ่งแวดล้อม และมีลักษณะเด่นคือมีอัตราการสูญเสียสูง การสูญเสียการแทรกต่ำ และการสูญเสียกลับสูงเหมาะสำหรับระบบเครือข่าย WDM ความเร็วสูง
คุณสมบัติและการใช้งานของตัวกรอง PM WDM
คุณสมบัติ
การสูญเสียการแทรกต่ำ
อัตราส่วนการสูญพันธุ์สูง
ความโดดเดี่ยวสูง
การจัดการพลังงานสูง
เสถียรภาพและความน่าเชื่อถือสูง
แอพพลิเคชั่น
ระบบ CATV
โมดูล CWDM/DWDM
เครือข่าย EPON/GPON
การสื่อสาร
การตรวจสอบในระบบที่เชื่อมโยงกัน
ข้อมูลจำเพาะของตัวกรอง PM WDM
|
พารามิเตอร์ |
หน่วย |
ค่า |
|||||
|
พิมพ์ |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
|
|
ความยาวคลื่นส่ง |
นาโนเมตร |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
|
|
ความยาวคลื่นสะท้อน |
นาโนเมตร |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
|
|
สูงสุดการสูญเสียการแทรกที่ 23 ℃ |
ช่องสัญญาณ |
เดซิเบล |
0.8 |
0.7 |
0.8 |
0.8 |
0.8 |
|
|
ช่องแสงสะท้อน |
เดซิเบล |
0.6 |
0.6 |
0.6 |
0.6 |
0.8 |
|
นาที.Transmission Isolation @Reflection avelength |
เดซิเบล |
30 |
30 |
30 |
30 |
25 |
|
|
นาที.การแยกการสะท้อน @ความยาวคลื่นในการส่ง |
เดซิเบล |
15 |
15 |
15 |
15 |
12 |
|
|
สูงสุดความเรียบของช่อง |
เดซิเบล |
0.4 |
|||||
|
นาที.อัตราส่วนการสูญพันธุ์ ที่ 23 ℃ |
ช่องสัญญาณ |
เดซิเบล |
20 |
||||
|
|
ช่องแสงสะท้อน |
เดซิเบล |
18 |
||||
|
สูงสุดเสถียรภาพทางความร้อนของความยาวคลื่น |
นาโนเมตร/℃ |
0.003 |
|||||
|
สูงสุดการสูญเสียการแทรกซึม เสถียรภาพทางความร้อน |
เดซิเบล/℃ |
0.005 |
|||||
|
นาที.ส่งคืนการสูญเสียที่ 23 ℃ |
เดซิเบล |
50 |
|||||
|
สูงสุดการจัดการพลังงาน (CW) |
ว |
1, 3, 5, 10, 20 หรือระบุ |
|||||
|
สูงสุดโหลดแรงดึง |
เอ็น |
5 |
|||||
|
อุณหภูมิในการทำงาน |
℃ |
0~+70
|
|||||
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40~+85 |
|||||
|
เมื่อใช้คอนเนคเตอร์ กำลังในการจัดการคือ 1W เท่านั้น IL สูงกว่า 0.3dB RL ต่ำกว่า 5dB และ ER ต่ำกว่า 2dB |
|||||||
|
คีย์ตัวเชื่อมต่ออยู่ในแนวเดียวกับแกนช้า |
|||||||
มิติ
ข้อมูลโอเดอริงของตัวกรอง PM WDM
|
HPMFWDM-1111-23-444-555-67-8-999-AABB (ประเภทไฟเบอร์ PM) HPFWDM-1111-23-444-555-67-8-999-AABB (ชนิดไฟเบอร์ SM) |
|
| 1111 - ความยาวคลื่น: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=ระบุ |
| 2 - ประเภทปั๊ม: | F=เดินหน้า B=ถอยหลัง |
| 3 - แกนทำงานสำหรับเส้นทางสัญญาณ: | B=ทั้งสองแกนทำงาน, F=แกนเร็วถูกบล็อก |
| 444 - ประเภทไฟเบอร์สำหรับ Com & Pass: | 001=PM1550, 003=PM980,045=PM1950, SSS=ระบุ |
| 555 - ประเภทไฟเบอร์สำหรับการอ้างอิง: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=ระบุ |
| 6 - ขนาดบรรจุภัณฑ์: | 0=φ5.5x35มม. (≤5W), 1=70x12x8มม., S=ระบุ |
คำถามที่พบบ่อย
Q1: ฉันสามารถสั่งซื้อตัวอย่างโพลาไรเซชันที่รักษาตัวกรอง WDM ได้หรือไม่MOQ ของคุณคืออะไร?
A1: คำสั่งซื้อตัวอย่างยินดีที่จะทดสอบและตรวจสอบคุณภาพเราไม่ MOQ มีตัวอย่าง 1 ชิ้นนอกจากนี้ยังยอมรับตัวอย่างแบบผสม
Q2: เวลานำคืออะไร?
A2: เวลานำปกติประมาณ 1 สัปดาห์ สำหรับสินค้าปริมาณมากและพิเศษโปรดตรวจสอบระยะเวลารอคอยสินค้ากับฝ่ายขายของเรา
ตัวแทน.แต่เราเก็บสต็อคไว้สำหรับสินค้าบางรายการ สามารถจัดส่งได้ 1-3 วันหลังจากได้รับการชำระเงิน
Q3: เงื่อนไขการชำระเงินของการรักษาโพลาไรเซชันคืออะไรกรอง WDM?
A3: เงื่อนไขการชำระเงิน: T / T, Paypal, Western Union, ชำระเงินสด, อาลีบาบา ฯลฯ
Q4: เวลารับประกันของคุณคืออะไร โพลาไรเซชัน การบำรุงรักษากรอง WDM?
A4: รับประกัน 3 ปี
Q5: ฉันสามารถใช้โลโก้ฉลากและบรรจุภัณฑ์ของเราเองได้หรือไม่?
A5: ใช่ เราสามารถให้บริการ OEM ซึ่งตามความต้องการของคุณ ออกแบบฉลากผลิตภัณฑ์ โลโก้ PN SN แพคเกจ
|
|
