| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX |
| MOQ: | 1 ชิ้น |
| ราคา: | US$188-US$688 |
| เวลาจัดส่ง: | 2-3 สัปดาห์ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

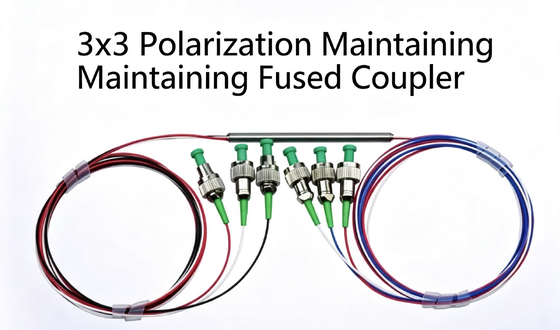

ตัวแยกสัญญาณไฟเบอร์ PM แบบ 3x3 ของเราเป็นตัวแยกไฟเบอร์ออปติกแบบรักษาโพลาไรเซชันที่ผลิตโดย Gezhi Photonics ด้วยเทคโนโลยีการหลอมรวมแบบเรียวปลายสองด้านขั้นสูง ตัวแยกสัญญาณไฟเบอร์ PM แบบ 3x3 นี้จะแยกสัญญาณอินพุตออกเป็นสามพอร์ตเอาต์พุตที่เท่ากัน 33/33/33% อย่างสม่ำเสมอ รองรับทั้งแกนโพลาไรเซชันแบบเร็วและแบบช้าได้อย่างสมบูรณ์โดยไม่ต้องมีการปิดกั้นแกน มีให้เลือกหลายความยาวคลื่นเลเซอร์และการสื่อสารทั่วไป อุปกรณ์นี้มีค่าการสูญเสียการแทรกต่ำมาก การสูญเสียผลตอบแทนสูง และอัตราส่วนการแยกโพลาไรเซชันที่ยอดเยี่ยม ซึ่งใช้งานอย่างแพร่หลายในการสื่อสารด้วยแสงแบบโคเฮเรนต์ ระบบตรวจสอบกำลัง และเครื่องมือทดสอบใยแก้วนำแสงที่มีความแม่นยำ
| พารามิเตอร์ | หน่วย | ค่า | |||||
|---|---|---|---|---|---|---|---|
| ประเภท | 3x3 | ||||||
| ความยาวคลื่นศูนย์กลาง | nm | 780 | 980 | 1030 | 1064 | 1310 | 1550 |
| แบนด์วิดท์ความยาวคลื่นการทำงาน | nm | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| การสูญเสียส่วนเกินสูงสุด | dB | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 |
| อัตราส่วนการแยก | dB | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 |
| อัตราส่วนการจับคู่ | % | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 |
| ความคลาดเคลื่อนอัตราส่วนการจับคู่ | % | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| การสูญเสียผลตอบแทนขั้นต่ำ | dB | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| การจัดการกำลัง CW สูงสุด | W | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 |
| แรงดึง | N | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| อุณหภูมิการทำงาน | °C | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 |
| อุณหภูมิการจัดเก็บ | °C | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| ขนาดแพ็คเกจมาตรฐาน | mm | 3x60 มม. (ไฟเบอร์เปล่า) / 4x70 มม. (ท่อหลวม 900 ไมโครเมตร) | |||||
หมายเหตุสำคัญ
ตัวแยกสัญญาณ PM รองรับแกนโพลาไรเซชันทั้งสองและไม่สามารถปิดกั้นแกนใดๆ ได้ การทดสอบอัตราส่วนการแยกมาตรฐานจะดำเนินการบนแกนช้า
ข้อมูลจำเพาะข้างต้นใช้กับอุปกรณ์เปล่าที่ไม่มีคอนเนคเตอร์ไฟเบอร์ หากมีคอนเนคเตอร์: การสูญเสียการแทรกจะเพิ่มขึ้น 0.3dB, การสูญเสียผลตอบแทนจะลดลง 5dB, อัตราส่วนการแยกจะลดลง 2dB
สำหรับสถานการณ์กำลังสูงกว่า 10W มีแพ็คเกจฮีทซิงค์ให้เลือกตามคำขอ
หากใช้สำหรับแอปพลิเคชันเลเซอร์พัลส์ โปรดระบุพลังงานพัลส์และกำลังสูงสุดสำหรับการออกแบบที่ปรับแต่งได้

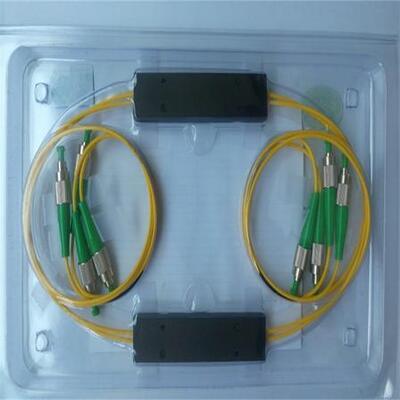

ตัวเรือนตัวแยกสัญญาณ PM แบบ 3x3 มาตรฐานพร้อมพอร์ตไฟเบอร์ 6 พอร์ต: พอร์ต 1, พอร์ต 2, พอร์ต 3 เป็นกลุ่มอินพุต; พอร์ต 4, พอร์ต 5, พอร์ต 6 เป็นกลุ่มเอาต์พุต หมายเลขซีเรียลพิมพ์บนตัวเรือนโลหะแต่ละชิ้นเพื่อการตรวจสอบย้อนกลับ
รูปแบบรุ่น: PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ตำแหน่ง | รายการรหัส | รหัสตัวเลือก & คำอธิบาย |
|---|---|---|
| ① | ความยาวคลื่น | 780 = 780nm 980 = 980nm 1030 = 1030nm 1064 = 1064nm 1310 = 1310nm 1550 = 1550nm S = ความยาวคลื่นที่กำหนดเอง |
| ② | ประเภทการกำหนดค่า | 33 = ตัวแยกสัญญาณ PM แบบหลอมรวม 3x3 |
| ③ | ประเภทไฟเบอร์ | PM780 / PM980 / PM1060 / PM1300 / PM1550 S = ประเภทไฟเบอร์ที่กำหนดเอง |
| ④ | การจัดการกำลัง | 0L = 0.5W 01 = 1W 02 = 2W |
| ⑤ | ขนาดแพ็คเกจ | S3 = 3.0x60 มม. S4 = 4.0x70 มม. S = ขนาดแพ็คเกจที่กำหนดเอง |
| ⑥ | ประเภทสายไฟเบอร์ | 00 = ไฟเบอร์เปล่า 09 = ท่อหลวม 900 ไมโครเมตร |
| ⑦ | ความยาวไฟเบอร์ | 08 = 0.8 ม. 10 = 1 ม. S = ความยาวไฟเบอร์ที่กำหนดเอง |
| ⑧ | ประเภทคอนเนคเตอร์ | FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = คอนเนคเตอร์ที่กำหนดเอง |
Gezhi Photonics รองรับการปรับแต่งเต็มรูปแบบสำหรับตัวแยกสัญญาณ PM แบบหลอมรวม 3x3:
Gezhi Photonics Co.,Ltd เป็นผู้ผลิตส่วนประกอบใยแก้วนำแสงแบบรักษาโพลาไรเซชัน, ตัวแยกสัญญาณแบบหลอมรวม, ตัวแยกสัญญาณไฟเบอร์ และอุปกรณ์ออปติคัลแบบพาสซีฟ ตัวแยกสัญญาณ PM ทั้งหมดได้รับการทดสอบอย่างเข้มงวดก่อนส่งมอบ ประสิทธิภาพที่เสถียรสำหรับลูกค้าอุตสาหกรรม ห้องปฏิบัติการ และการสื่อสารทั่วโลก
