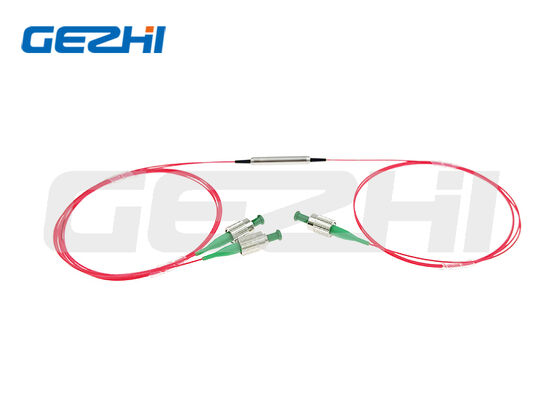

PM Filter WDM Polarisation การรักษา WDM Filter ด้วยความสูญเสียการใส่ที่ต่ํามาก ความสัมพันธ์การสูญเสียการสูญเสียที่สูงและการรวมความยาวคลื่นหลายครั้ง

PM Filter WDM Polarisation การรักษา WDM Filter ด้วยความสูญเสียการใส่ที่ต่ํามาก ความสัมพันธ์การสูญเสียการสูญเสียที่สูงและการรวมความยาวคลื่นหลายครั้ง

ชื่อแบรนด์:	GEZHI or OEM
เลขรุ่น:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
MOQ:	1 ชิ้น
ราคา:	US$188-US$688
เวลาจัดส่ง:	2-3 สัปดาห์
เงื่อนไขการจ่ายเงิน:	ที/ที, เวสเทิร์นยูเนี่ยน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

CE RoHS,ISO9001

เอกสาร:

การสูญเสียการแทรก:

≤0.8 dB (พอร์ตผ่าน), ≤0.5 dB (พอร์ตสะท้อน)

การแยกตัว:

≥25~30 dB (ผ่าน), ≥12~15 dB (สะท้อน)

อัตราส่วนการสูญพันธุ์:

≥18~20 เดซิเบล

การสูญเสียผลตอบแทน:

≥50 เดซิเบล

การจัดการพลังงานสูงสุด:

0.5 / 1 / 5 วัตต์; >10W พร้อมแผงระบายความร้อน

อุณหภูมิในการทำงาน:

-5 ~ +75 ℃

รายละเอียดการบรรจุ:

กล่องกระดาษ

สามารถในการผลิต:

2,000 ชิ้นต่อเดือน

คําอธิบายสินค้า

1. ภาพรวมผลิตภัณฑ์

ชื่อสินค้า

โพลาไรเซชันการบำรุงรักษาตัวกรอง WDM / PM Filter WDM

ผู้ผลิต

บริษัท เกจือ โฟโตนิกส์ จำกัด

PM Filter WDM ของเราเป็นมัลติเพล็กเซอร์แบ่งความยาวคลื่นแบบมืออาชีพที่รักษาโพลาไรเซชัน ซึ่งออกแบบมาเพื่อแยก/รวมสัญญาณแสงความยาวคลื่นที่แตกต่างกันสองสัญญาณในวงจรไฟเบอร์ที่รักษาโพลาไรเซชัน เราสนับสนุนการผสมผสานความยาวคลื่นกระแสหลักหลายรายการสำหรับไฟเบอร์เลเซอร์ การสื่อสารด้วยแสง CATV และระบบเครือข่ายออปติกแบบพาสซีฟ แพ็คเกจมาตรฐาน Φ5.5×35 มม. ผมเปียไฟเบอร์แบบปรับแต่งได้ ขั้วต่อ และตัวเรือนแผงระบายความร้อนกำลังสูง

ชุดค่าผสมความยาวคลื่นที่มีอยู่

980/1030 นาโนเมตร
980/1064นาโนเมตร
980/1550 นาโนเมตร
1064/1550 นาโนเมตร
1310/1550 นาโนเมตร
1480/1550 นาโนเมตร
2000/1550 นาโนเมตร

2. คุณสมบัติผลิตภัณฑ์หลัก

✅ การสูญเสียการแทรกต่ำเป็นพิเศษ
✅ การสูญเสียผลตอบแทนสูง ≥50dB
✅ อัตราส่วนการสูญเสียโพลาไรเซชันสูง
✅ ความยาวคลื่นคงที่และการสูญเสียภายใต้การเปลี่ยนแปลงของอุณหภูมิ
✅ ตัวเลือกกำลังไฟ CW หลายแบบ: 0.5W / 1W / 5W (มีแพ็คเกจชุดระบายความร้อน 10W+)
✅ แพ็คเกจโลหะขนาดกะทัดรัด Φ5.5×35 มม
✅ ไฟเบอร์ PM แบบกำหนดเอง ไฟเบอร์โหมดเดี่ยว ความยาวผมเปีย และขั้วต่อ
✅ ช่วงอุณหภูมิการทำงานกว้าง -5°C ~ +75°C

3. การใช้งานหลัก

ระบบส่งผ่านแสงไฟเบอร์ CATV
WDM Optical Multiplexing & ระบบดีมัลติเพล็กซ์
EPON / GPON เครือข่ายออปติคัลแบบพาสซีฟ
เครื่องรวมปั๊มเลเซอร์ไฟเบอร์และการแยกสัญญาณ
โพลาไรเซชันการบำรุงรักษาอุปกรณ์ทดสอบไฟเบอร์
การสื่อสารด้วยแสงอินฟราเรดกลาง 2μm (รุ่น 2000/1550 นาโนเมตร)

4. ข้อกำหนดทางเทคนิคที่สมบูรณ์

ตารางพารามิเตอร์มาตรฐาน

พารามิเตอร์	หน่วย	ประสิทธิภาพมาตรฐาน
ผ่านการสูญเสียการแทรกพอร์ต	เดซิเบล	≤0.8
สะท้อนการสูญเสียการแทรกพอร์ต	เดซิเบล	≤0.5 (2000/1550: ≤0.8)
ผ่านการแยก @ สะท้อนความยาวคลื่น	เดซิเบล	≥25~30
สะท้อนการแยก @ผ่านความยาวคลื่น	เดซิเบล	≥12~15
อัตราส่วนการสูญพันธุ์	เดซิเบล	≥18~20
การสูญเสียผลตอบแทน	เดซิเบล	≥50
ความเสถียรทางความร้อนของความยาวคลื่น	นาโนเมตร/℃	≤0.003
การสูญเสียการแทรกเสถียรภาพทางความร้อน	เดซิเบล/℃	≤0.005
การจัดการพลังงานสูงสุด CW	ว	0.5 / 1 / 5; >10W พร้อมชุดระบายความร้อน
โหลดแรงดึง	เอ็น	≤5
อุณหภูมิในการทำงาน	℃	-5 ~ +75
อุณหภูมิในการจัดเก็บ	℃	-40 ~ +85
ขนาดบรรจุภัณฑ์มาตรฐาน	มม	Φ5.5 × 35

ตารางการจับคู่แถบความยาวคลื่น

รหัสรุ่น	ผ่านแบนด์ (นาโนเมตร)	แถบสะท้อนแสง (นาโนเมตร)
T1064/R980	1020~1080	960~990
T1550/R980	1520~1580	960~990
T1550/R1064	1520~1580	1020~1080
T1550/R1310	15.30~16.00 น	1270~1350
T1550/R1480	1535~1580	1470~1490
T2000/R1550	1950~2050	1530~1570

หมายเหตุสำคัญ

ข้อมูลจำเพาะข้างต้นใช้กับอุปกรณ์ไฟเบอร์เปลือย พร้อมกับตัวเชื่อมต่อ: การสูญเสียการแทรก +0.3dB, การสูญเสียผลตอบแทน -5dB, อัตราส่วนการสูญเสีย -2dB
สำหรับพลังงานที่สูงเกิน 10W จำเป็นต้องมีบรรจุภัณฑ์แผ่นระบายความร้อน
การประยุกต์ใช้สัญญาณพัลส์: โปรดระบุพลังงานพัลส์และกำลังสูงสุดสำหรับการออกแบบที่กำหนดเอง

5. คำอธิบายรหัสการสั่งซื้อ

รูปแบบการสั่งซื้อ: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX

ตำแหน่งรหัส	คำนิยาม	ตัวเลือกเสริม
1 การรวมความยาวคลื่น	คู่ความยาวคลื่นคู่	0698=T1064/R980; 5598=T1550/R980; 5564=T1550/R1064; 5531=T1550/R1310; S=ระบุแบบกำหนดเอง
2 แกนโพลาไรเซชันการทำงาน	การออกแบบแกนโพลาไรซ์	B=แกนทั้งสองทำงาน F=แกนช้าเท่านั้น แกนเร็วถูกบล็อก
3. ไฟเบอร์พอร์ต Com & Pass	ชนิดไฟเบอร์ PM	PM980 / PM1550 / PM1060 / PM1950 / S=กำหนดเอง
④ สะท้อนพอร์ตไฟเบอร์	ชนิดไฟเบอร์	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S=กำหนดเอง
⑤ ระดับกำลัง	กำลังสูงสุด CW	0L=0.5W; 01=1 วัตต์; 02=2วัตต์; ปรับแต่งพลังงานที่สูงขึ้นได้
⑥ ขนาดบรรจุภัณฑ์	มิติที่อยู่อาศัย	S1=Φ5.5×35มม.; S=ขนาดที่กำหนดเอง
⑦ ประเภทผมเปีย	การป้องกันไฟเบอร์	00=ไฟเบอร์เปลือย; 09=900μm ท่อหลวม
⑧ ความยาวไฟเบอร์	ความยาวผมเปีย	08=0.8ม. 10=1ม.; S=ความยาวที่กำหนดเอง
⑨ ประเภทตัวเชื่อมต่อ	ขั้วต่อปลาย	เอฟเอ=เอฟซี/เอพีซี; FP=เอฟซี/ยูพีซี; SA=เซาท์แคโรไลนา/APC; SP=เซาท์แคโรไลนา/UPC; S=ตัวเชื่อมต่อแบบกำหนดเอง

การสนับสนุนบริการที่กำหนดเอง

การผสมผสานความยาวคลื่นที่กำหนดเองนอกเหนือจากซีรีย์มาตรฐาน
การจับคู่ไฟเบอร์ PM แบบกำหนดเอง / ไฟเบอร์โหมดเดี่ยว
ความยาวไฟเบอร์แบบกำหนดเอง ท่อหลวม โครงสร้างสายเคเบิล
ขั้วต่อไฟเบอร์ออปติกทั้งหมด (FC, SC, LC, ST ฯลฯ)
บรรจุภัณฑ์แผ่นระบายความร้อนกำลังสูงสำหรับเลเซอร์ 10W+
การออกแบบพิเศษสำหรับการใช้พัลส์เลเซอร์

6. ขนาด

PM Filter WDM Polarisation การรักษา WDM Filter ด้วยความสูญเสียการใส่ที่ต่ํามาก ความสัมพันธ์การสูญเสียการสูญเสียที่สูงและการรวมความยาวคลื่นหลายครั้ง 0

7. เหตุใดจึงเลือก Gezhi Photonics PM Filter WDM

ผู้ผลิตมืออาชีพที่มุ่งเน้นส่วนประกอบแบบพาสซีฟของ PM ไฟเบอร์มานานกว่าหลายปี
การทดสอบประสิทธิภาพทางแสงอย่างเข้มงวดเพื่อรับประกันการสูญเสียต่ำและการแยกตัวสูง
ประสิทธิภาพการระบายความร้อนที่เสถียรสำหรับการใช้งานกลางแจ้งและอุตสาหกรรมในระยะยาว
การปรับแต่งที่ยืดหยุ่นสำหรับโครงการไฟเบอร์เลเซอร์ โทรคมนาคม และ CATV
ราคาขายส่งโดยตรงจากโรงงานที่แข่งขันได้สำหรับการสั่งซื้อจำนวนมาก
เวลานำที่รวดเร็วและการสนับสนุนทางเทคนิคหลังการขายที่เชื่อถือได้
เอกสารข้อมูลทางเทคนิคและรายงานการทดสอบฉบับสมบูรณ์สำหรับแต่ละชุด

8. คำถามที่พบบ่อย

คำถามที่ 1: PM Filter WDM และ WDM ธรรมดาแตกต่างกันอย่างไร

ตอบ: PM Filter WDM ใช้ไฟเบอร์ที่รักษาโพลาไรเซชัน ซึ่งสามารถรักษาสถานะโพลาไรเซชันเชิงเส้นของแสงได้ เหมาะสำหรับไฟเบอร์เลเซอร์ ระบบออปติคัลที่ไวต่อโพลาไรเซชัน WDM ธรรมดาใช้ไฟเบอร์โหมดเดี่ยวเท่านั้นโดยไม่มีฟังก์ชันการเก็บโพลาไรเซชัน

Q2: คุณสามารถรองรับพลังงานสูงกว่า 10W ได้หรือไม่?

ก. ใช่. เราออกแบบบรรจุภัณฑ์แผ่นระบายความร้อนสำหรับการใช้งานที่มีกำลังสูงกว่า 10W CW โปรดแจ้งให้เราทราบถึงกำลังการทำงานเมื่อทำการสอบถาม

คำถามที่ 3: คุณมีโมเดลความยาวคลื่นที่ปรับแต่งเองหรือไม่

ก. ใช่. หากการรวมความยาวคลื่นมาตรฐานของเราไม่สามารถตอบสนองความต้องการของคุณได้ เราสามารถพัฒนา WDM ตัวกรอง PM ความยาวคลื่นแบบกำหนดเองได้ตามความต้องการของคุณ

คำถามที่ 4: การสูญเสียเพิ่มขึ้นเมื่อเพิ่มตัวเชื่อมต่อไฟเบอร์เป็นเท่าใด

ตอบ: อุปกรณ์ที่มีขั้วต่อจะเพิ่มการสูญเสียการแทรก 0.3dB ลดการสูญเสียกลับลง 5dB และลดอัตราการสูญพันธุ์ลง 2dB เมื่อเทียบกับรุ่นไฟเบอร์เปลือย

9.บริการของเรา

การออกแบบที่กำหนดเอง การขายส่งจำนวนมาก สั่งซื้อตัวอย่าง การสนับสนุนทางเทคนิค
