| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 532nm/633nm PM ระบบหมุนเวียนแสง |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |
โพลาไรเซชัน 3 พอร์ต 532nm/633nm การบำรุงรักษาระบบหมุนเวียนแสง TGG สำหรับเครื่องขยายสัญญาณไฟเบอร์
รายละเอียดสินค้า

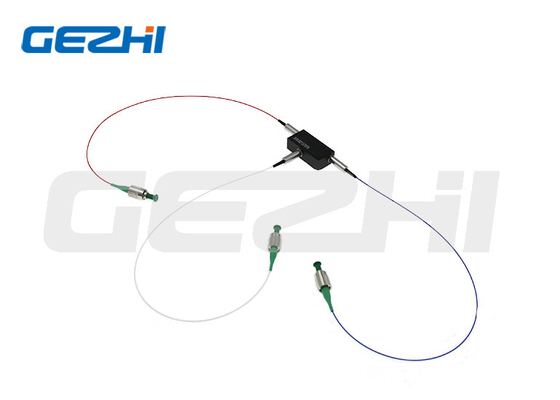

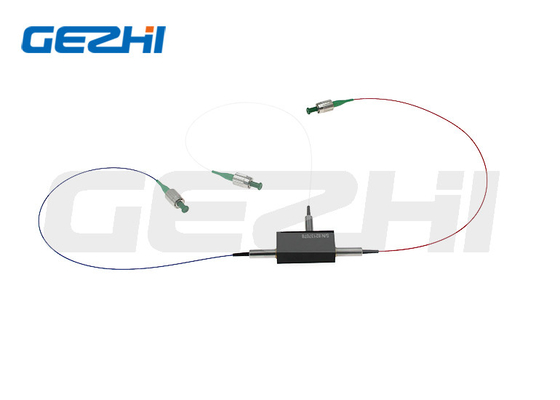

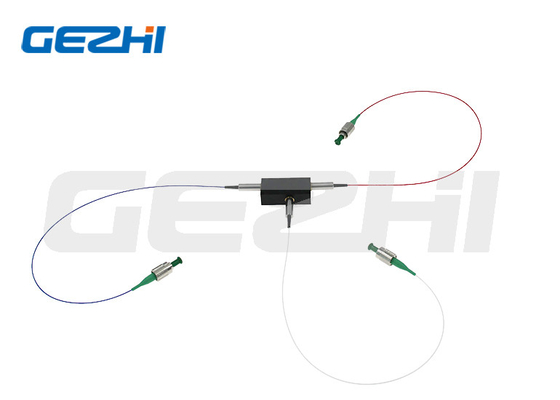

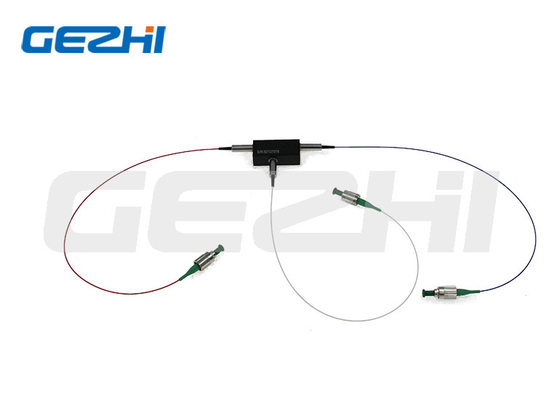

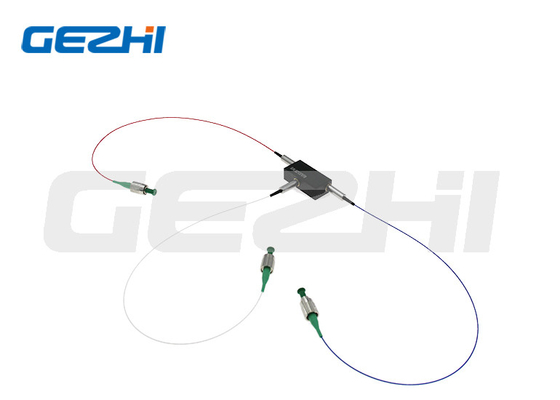

TGG Based 532nm/633nm Optical Circulator เป็นส่วนประกอบคลื่นแสงประสิทธิภาพสูงที่ส่งสัญญาณขาเข้าจากพอร์ต 1 ไปยังพอร์ต 2 และสัญญาณพอร์ต 2 ไปยังพอร์ต 3 มีลักษณะพิเศษคือมีการสูญเสียการแทรกต่ำ การแยกสูง สูง การจัดการพลังงาน, PER สูง, การสูญเสียผลตอบแทนสูง, เสถียรภาพด้านสิ่งแวดล้อมที่ดีเยี่ยมและความน่าเชื่อถือเหมาะอย่างยิ่งสำหรับการใช้งานไฟเบอร์เลเซอร์และเครื่องมือวัด
คุณสมบัติ
การสูญเสียการแทรกต่ำ
การสูญเสียผลตอบแทนสูง
ความโดดเดี่ยวสูง
ความเสถียรและความน่าเชื่อถือสูง
แอพพลิเคชั่น
ไฟเบอร์แอมพลิฟายเออร์
เครื่องมือทดสอบ
ไฟเบอร์เซนเซอร์
อุปกรณ์ทางการแพทย์
ข้อมูลจำเพาะ
| พารามิเตอร์ | หน่วย | ค่า | ||
| ประเภทพอร์ต | - |
3 พอร์ต |
||
| ความยาวคลื่นศูนย์กลาง | นาโนเมตร | 532 | 633 | |
| ช่วงความยาวคลื่นปฏิบัติการ | นาโนเมตร | ±5 | ||
| ประเภทการแยกสูงสุดที่ 23 ℃ | เดซิเบล |
22 |
||
| นาที.การแยกที่ 23 ℃ | เดซิเบล |
20 |
||
| ประเภทการสูญเสียการแทรกที่ 23 ℃ | เดซิเบล |
1.6 |
||
| สูงสุดการสูญเสียการแทรกที่ 23 ℃ | เดซิเบล |
2.0 |
||
| นาที.อัตราส่วนการสูญพันธุ์ที่ 23 ℃ (ชนิด PM ไฟเบอร์) | เดซิเบล | 20 | ||
| สูงสุดการสูญเสียขึ้นอยู่กับโพลาไรซ์ที่ 23 ℃ (ประเภทไฟเบอร์ SM) | เดซิเบล | 0.15 น | ||
| นาที.การสูญเสียกลับที่ 23 ℃ (อินพุต / เอาต์พุต) | เดซิเบล | 40 | ||
| นาที.คุยข้าม | เดซิเบล | 40 | ||
| สูงสุดกำลังแสงเฉลี่ย (รวมพอร์ต 1 & พอร์ต 2) | ว | 0.5, 1, 2 | ||
| สูงสุดกำลังสูงสุดสำหรับ ns Pulse | กิโลวัตต์ | 10 หรือระบุ | ||
| สูงสุดโหลดแรงดึง | เอ็น | 5 | ||
| ขนาดแพ็คเกจ | มม | 44x28x26 | 70x28x26 | |
| อุณหภูมิในการทำงาน | ℃ | +10~+50 | ||
| อุณหภูมิในการจัดเก็บ | ℃ | 0~+60 | ||
1.ข้อกำหนดข้างต้นสำหรับอุปกรณ์ที่ไม่มีขั้วต่อ หากมีขั้วต่อ IL จะสูงขึ้น 0.3dB การสูญเสียคืนโดยลดลง 5dB และอัตราส่วนการเสียจะลดลง 2dB
2.หากมีการใช้พัลส์ โปรดแจ้งให้เราทราบเกี่ยวกับพลังงานพัลส์และกำลังสูงสุด
ขนาดแพ็คเกจ
| ①พอร์ต: | 3=3พอร์ต |
| ②ความยาวคลื่น: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150nm;S=ระบุ |
| ③การจัดแนวแกน: | B=ทั้งสองแกนทำงาน;F=แกนทำงานช้า แกนเร็วถูกบล็อกN=มีประเภทที่ไม่ใช่ PM |
| ④การจัดการพลังงาน: | 0L=0.5W;01=1วัตต์;02=2วัตต์;10=10W;10=20W;S=ระบุ |
| ⑤ประเภทไฟเบอร์ : | PM460;PM630;PM780;PM980;PM1060;S=ระบุ |
| ⑥ขนาดบรรจุภัณฑ์: | T2=70x28x26mm;S=ระบุ |
| ⑦ประเภทหางเปีย: | 00=ไฟเบอร์เปล่า;09=900um ท่อหลวม |
| ⑧ความยาวไฟเบอร์: | 08=0.8ม.;10=1ม.;S=ระบุ |
| ⑨ ประเภทตัวเชื่อมต่อ: | เอฟเอ=เอฟซี/เอพีซี;FP=เอฟซี/ยูพีซี;SA=SC/APC;SP=SC/UPC;S=ระบุ |
| ⑩พลังสูงสุดสำหรับพัลส์: | 00=คลื่นต่อเนื่อง, 10=10kW, 20=20kW, SS=ระบุ |
|
|
