| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | PM FWDM |
| MOQ: | 1 ชิ้น |
| ราคา: | US$288-US$988 |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |

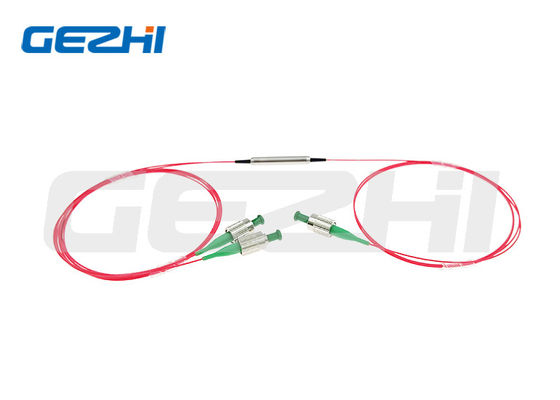

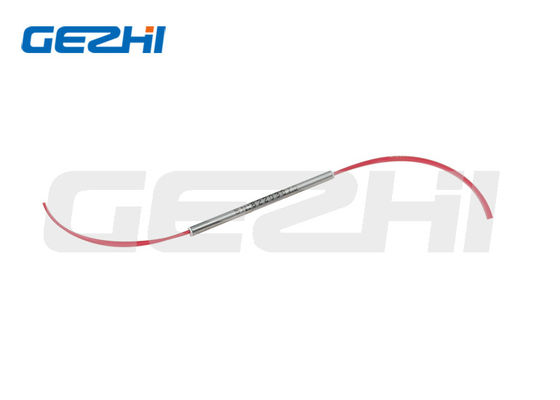

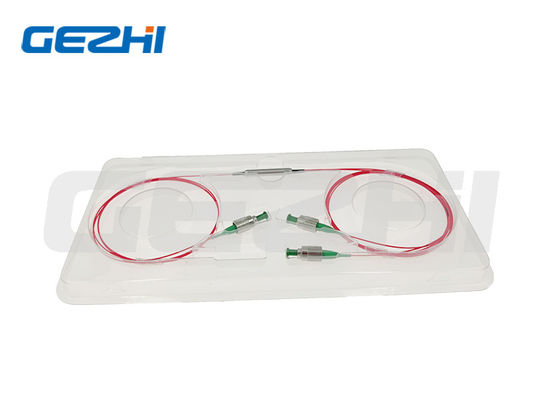

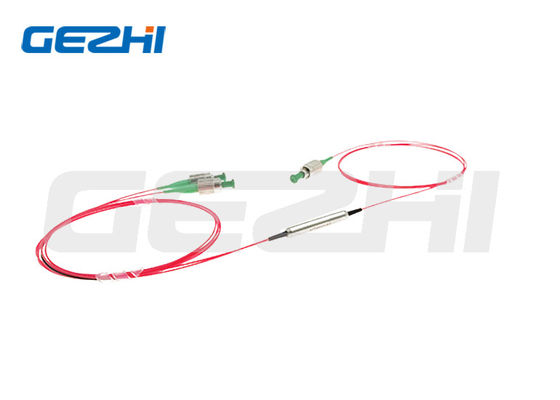

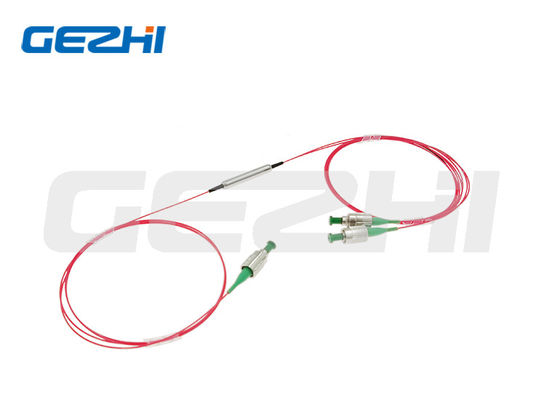

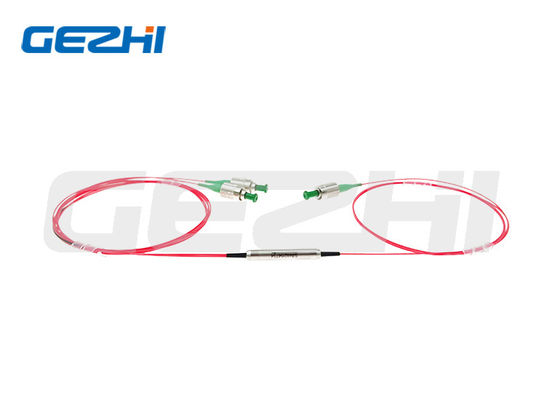

เครื่องกรองรักษาขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วPM FWDM ใช้เทคโนโลยีกรองแผ่นบางที่มั่นคงต่อสิ่งแวดล้อม และมีลักษณะเป็นอัตราการดับสูง, การสูญเสียการใส่ต่ํา, และการสูญเสียการคืนสูง. พวกเขาเป็นที่เหมาะสมสําหรับระบบเครือข่าย WDM ความเร็วสูง.
| ปริมาตร | หน่วย | ค่า | |
|---|---|---|---|
| ประเภท | - | 1064/980 1550/980 1550/1064 | |
| ความยาวคลื่นการส่ง | nm | 1020 ~ 1080 1520 ~ 1580 1520 ~ 1580 1535 ~ 1565 1950 ~ 2050 | |
| ความยาวคลื่นของการสะท้อน | nm | 960 ~ 990 960 ~ 990 1020 ~ 1080 1480 ± 10 1570 ± 10 | |
| สูงสุด การสูญเสียการใส่ที่ 23 °C | ช่องส่ง | dB | 0.8 0.7 0.8 0.8 0.8 0.88 |
| ช่องสะท้อน | dB | 00.6 0.6 0.6 0.68 | |
| ขั้นต่ํา การแยกกันจากระบบส่งสัญญาณ @การสะท้อน | dB | 30 30 30 30 25 | |
| ขั้นต่ํา การแยกความสะท้อน | dB | 15 15 15 15 15 12 | |
| แม็กซ์.ช่องทางเรียบ | dB | 0.4 | |
| อัตราการสูญพันธุ์ขั้นต่ําที่ 23 °C | ช่องส่ง | dB | 20 |
| ช่องสะท้อน | dB | 18 | |
| ความมั่นคงทางความยาวคลื่นสูงสุด | nm/°C | 0.003 | |
| Max. การสูญเสียความมั่นคงทางความร้อน | dB/°C | 0.005 | |
| ขั้นต่ํา การสูญเสียกลับที่ 23 °C | dB | 50 | |
| ขนาดสูงสุด การจัดการพลังงาน (CW) | mW | 500 | |
| แม็กซ์ ความจืด | N | 5 | |
| อุณหภูมิการทํางาน | °C | 0~+70 | |
| อุณหภูมิในการเก็บ | °C | -40~+85 |
กับเครื่องเชื่อมต่อ IL มากกว่า 0.3dB RL ต่ํากว่า 5dB และ ER ต่ํากว่า 2dB
กุญแจเชื่อมโยงกับแกนช้า
PMFWDM-1111-23-444-555-67-8-999
| ภาครหัส | คําอธิบาย |
|---|---|
| 1111 - ความยาวคลื่น | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=ระบุ |
| 2 - ประเภทปั๊ม | F=ไปข้างหน้า, B=กลับ |
| 3 - แกนทํางานสําหรับเส้นทางสัญญาณ | B=แกนทั้งสองแกนทํางาน F=แกนเร็วถูกปิด |
| 444 - ประเภทไฟเบอร์สําหรับ Com & Pass | 001=PM1550, 003=PM980, 045=PM1950, SSS=ระบุ |
| 555 - ประเภทเส้นใยสําหรับ Ref | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=ระบุ |
| 6 - ขนาดของแพคเกจ | 0=φ5.5x35mm, S=ระบุ |
| 7 - ประเภทหางหมู | 0 = สายใยเปล่า, 1 = 900μm ท่อลอย |
| 8 - ความยาวของเส้นใย | 0.8=0.8m, 1.0=1m, S=ระบุ |
| 999 - ประเภทของเครื่องเชื่อม | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=ไม่มี, S=ระบุ |
|
|
