| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | PM FWDM |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

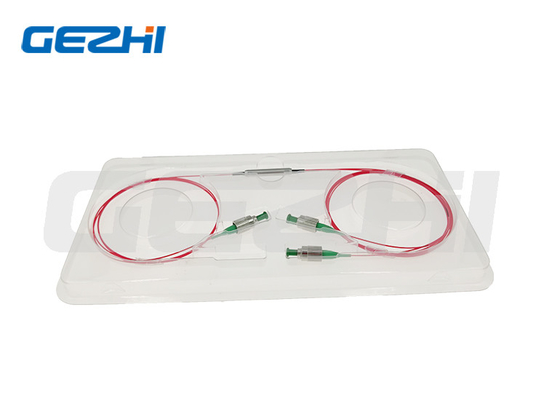

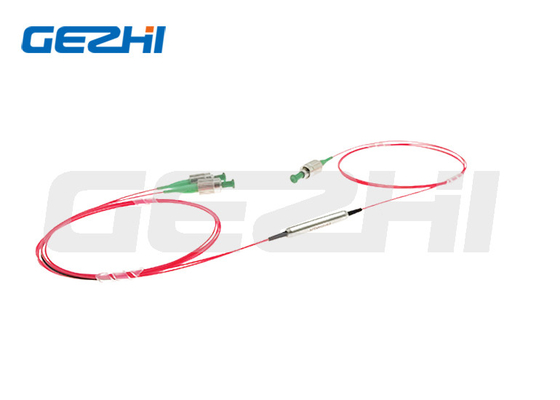

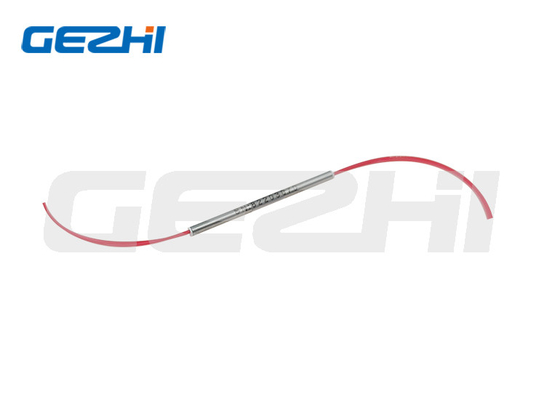

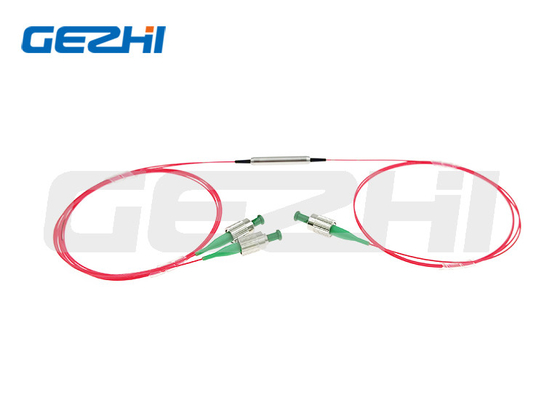

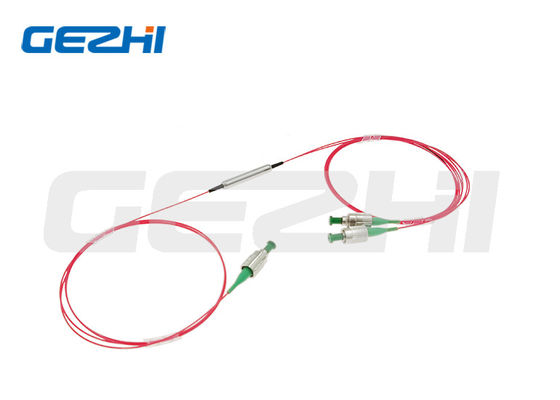

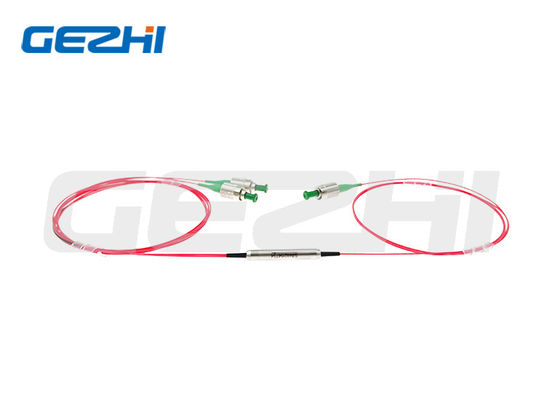

โพลาไรเซชัน 1x2 การรักษามัลติเพล็กเซอร์ส่วนความยาวคลื่นตัวกรองสำหรับระบบ CATV
ภาพรวมผลิตภัณฑ์
โพลาไรเซชันที่รักษาตัวกรองซีรีส์ WDM ให้การมัลติเพล็กซ์แบบแบ่งความยาวคลื่นในขณะที่รักษาโพลาไรเซชันของสัญญาณPM FWDM ใช้เทคโนโลยีตัวกรองฟิล์มบางที่มีความเสถียรต่อสิ่งแวดล้อม และโดดเด่นด้วยอัตราส่วนการสูญพันธุ์สูง การสูญเสียการแทรกต่ำ และการสูญเสียกลับสูงเหมาะอย่างยิ่งสำหรับระบบเครือข่าย WDM ความเร็วสูง โพลาไรเซชันที่รักษาตัวกรองซีรีส์ WDM ให้การมัลติเพล็กซ์แบบแบ่งความยาวคลื่นในขณะที่รักษาโพลาไรเซชันของสัญญาณ
แอปพลิเคชัน
ระบบ CATV
โมดูล CWDM/DWDM
เครือข่าย EPON/GPON
คุณสมบัติ
การสูญเสียการแทรกต่ำ
การสูญเสียผลตอบแทนสูง
ความน่าเชื่อถือและความเสถียรสูง
ข้อมูลจำเพาะของผลิตภัณฑ์
| พารามิเตอร์ | หน่วย | ค่า | ||||||
| พิมพ์ | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| ความยาวคลื่นส่ง | นาโนเมตร | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| ความยาวคลื่นสะท้อน | นาโนเมตร | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
สูงสุดการสูญเสียการแทรก ที่ 23 ℃ |
ช่องสัญญาณ | เดซิเบล | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| ช่องแสงสะท้อน | เดซิเบล | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
| นาที.การแยกเกียร์ @Reflection | เดซิเบล | 30 | 30 | 30 | 30 | 25 | ||
| นาที.การแยกการสะท้อน @Transmission | เดซิเบล | 15 | 15 | 15 | 15 | 12 | ||
| สูงสุดความเรียบของช่อง | เดซิเบล | 0.4 | ||||||
|
นาที.อัตราส่วนการสูญพันธุ์ ที่ 23 ℃ |
ช่องสัญญาณ | เดซิเบล | 20 | |||||
| ช่องแสงสะท้อน | เดซิเบล | 18 | ||||||
| สูงสุดเสถียรภาพทางความร้อนของความยาวคลื่น | นาโนเมตร/℃ | 0.003 | ||||||
| สูงสุดการสูญเสียการแทรกซึม เสถียรภาพทางความร้อน | เดซิเบล/℃ | 0.005 | ||||||
| นาที.ส่งคืนการสูญเสียที่ 23 ℃ | เดซิเบล | 50 | ||||||
| สูงสุดการจัดการพลังงาน (CW) | เมกะวัตต์ | 500 | ||||||
| สูงสุดโหลดแรงดึง | เอ็น | 5 | ||||||
| อุณหภูมิในการทำงาน | ℃ | 0~+70 | ||||||
| อุณหภูมิในการจัดเก็บ | ℃ |
-40~+85 |
||||||
ด้วยตัวเชื่อมต่อ IL จะสูงกว่า 0.3dB, RL จะต่ำกว่า 5dB และ ER จะต่ำกว่า 2dB
คีย์ตัวเชื่อมต่ออยู่ในแนวเดียวกับแกนช้า
ขนาด
ข้อมูลการสั่งซื้อ
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - ความยาวคลื่น: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=ระบุ |
| 2 - ประเภทปั๊ม: | F=เดินหน้า B=ถอยหลัง |
| 3 - แกนทำงานสำหรับเส้นทางสัญญาณ: | B=ทั้งสองแกนทำงาน, F=แกนเร็วถูกบล็อก |
| 444 - ประเภทไฟเบอร์สำหรับ Com & Pass: | 001=PM1550, 003=PM980, 045=PM1950, SSS=ระบุ |
| 555 - ประเภทไฟเบอร์สำหรับการอ้างอิง: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=ระบุ |
| 6 - ขนาดบรรจุภัณฑ์: | 0=φ5.5x35มม., S=ระบุ |
| 7 - ประเภทผมเปีย: | 0=ไฟเบอร์เปล่า 1=ท่อหลวม 900μm |
| 8 - ความยาวของไฟเบอร์: | 0.8=0.8ม., 1.0=1ม., S=ระบุ |
| 999 - ประเภทคอนเนคเตอร์: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=ไม่มี, S=ระบุ |
|
|
