| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 2x2B-SM-13/15-5N |
| MOQ: | 1 ชิ้น |
| ราคา: | US$58-US$85 |

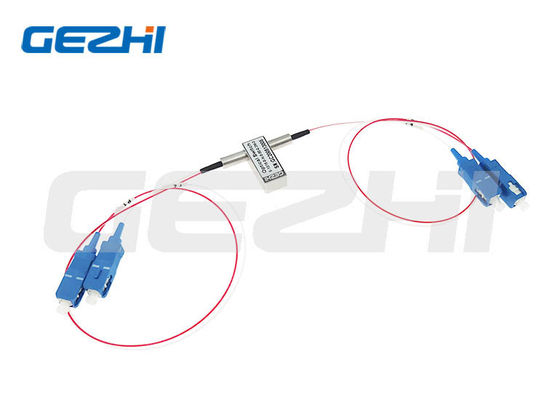

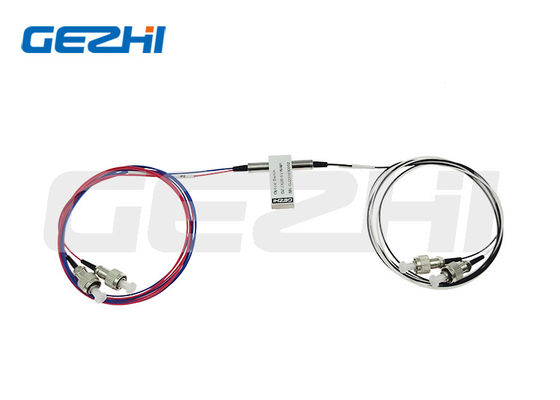

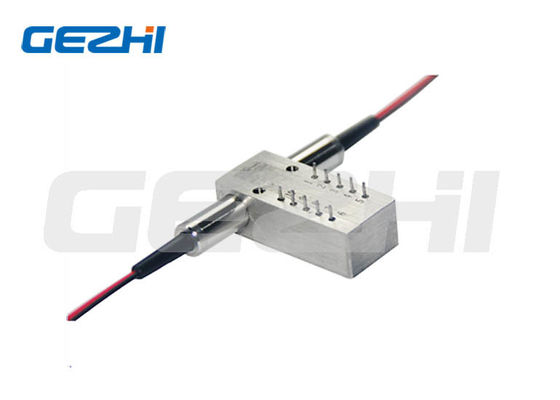

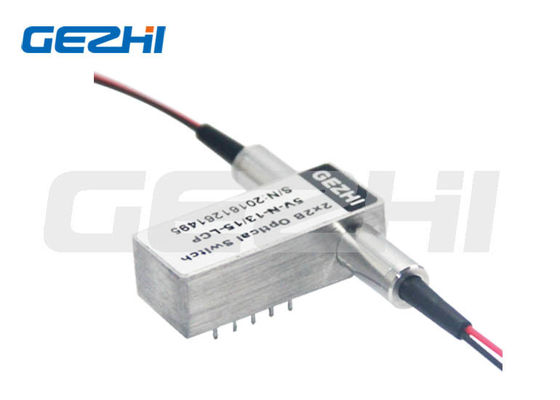

สวิตช์ใยแก้วนำแสงแบบ Bi-directional Opto-Mechanical 2x2B เชื่อมต่อช่องสัญญาณใยแก้วนำแสงโดยการเปลี่ยนเส้นทางสัญญาณใยแก้วนำแสงขาเข้า 2 สัญญาณไปยังใยแก้วนำแสงขาออก 2 เส้น สิ่งนี้ทำได้โดยใช้การกำหนดค่าแบบ Opto-Mechanical และเปิดใช้งานผ่านสัญญาณควบคุมทางไฟฟ้า สวิตช์มีเซ็นเซอร์ตำแหน่งทางไฟฟ้าในตัว
ผลิตภัณฑ์ซีรีส์นี้ใช้เทคโนโลยีฟิลเตอร์ฟิล์มบางที่ให้วิธีการเปลี่ยนเส้นทางแสงที่แข็งแกร่ง มีการกำหนดค่าแพลตฟอร์มที่ง่ายขึ้นอย่างมาก ให้ความน่าเชื่อถือสูงและต้นทุนการผลิตต่ำ การออกแบบใหม่นี้ช่วยลดความไวต่อตำแหน่งของชิ้นส่วนที่เคลื่อนไหวได้อย่างมาก ให้ความเสถียรสูงอย่างที่ไม่เคยมีมาก่อน และต้นทุนต่ำอย่างไม่มีใครเทียบ
| พารามิเตอร์ | หน่วย | GZ-FSW-2*2B |
|---|---|---|
| ช่วงความยาวคลื่น | nm | 850±40/1300±40 | 1260～1650 |
| ความยาวคลื่นที่ใช้งาน | nm | 850/1300 | 1310/1550 |
| การสูญเสียการแทรก | dB | โดยทั่วไป:0.8 สูงสุด:1.2 | โดยทั่วไป:0.6 สูงสุด:0.8 |
| การสูญเสียผลตอบแทน | dB | MM≥30 SM≥50 |
| การครอสทอล์ก | dB | MM≥35 SM≥55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| TDL | dB | ≤0.25 |
| ความสามารถในการทำซ้ำ | dB | ≤±0.02 |
| แหล่งจ่ายไฟ | v | 3.0 หรือ 5.0 |
| อายุการใช้งาน | ครั้ง | ≥10⁷ |
| เวลาสวิตช์ | ms | ≤8 |
| กำลังส่ง | mW | ≤500 |
| อุณหภูมิในการทำงาน | ℃ | -20～+70 |
| อุณหภูมิในการจัดเก็บ | ℃ | -40～+85 |
| น้ำหนัก | g | 16 |
| ขนาด | mm | (ยาว)27.0*(กว้าง)12.0*(สูง)8.2 |
| พารามิเตอร์ | พิน | การขับเคลื่อนด้วยไฟฟ้า | เซ็นเซอร์สถานะ |
|---|---|---|---|
| เส้นทางแสง 2*2B | Non-latching P1-P3 | -- | ปิด | เปิด | เปิด | ปิด |
| Non-latching P1-P4,P2-P3 | V+ | -- | -- | GND | เปิด | ปิด | ปิด | เปิด | |
| เส้นทางแสง 2*2B | Latching P1-P3 | -- | -- | GND | V+ | ปิด | เปิด | เปิด | ปิด |
| Latching P1-P4 P2-P3 | V+ | GND | -- | -- | เปิด | ปิด | ปิด | เปิด |
|
|
