| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | FSW-1x4T |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำการ |
| Payment Terms: | T/T, Western Union |

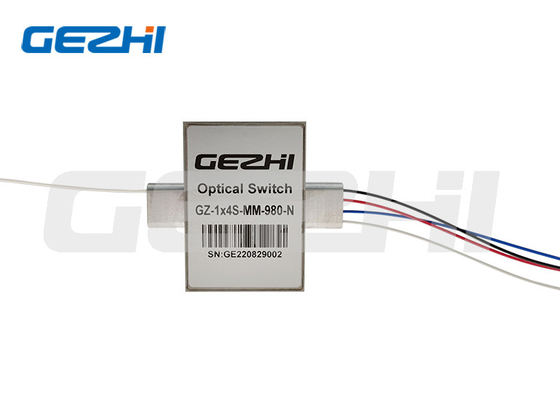

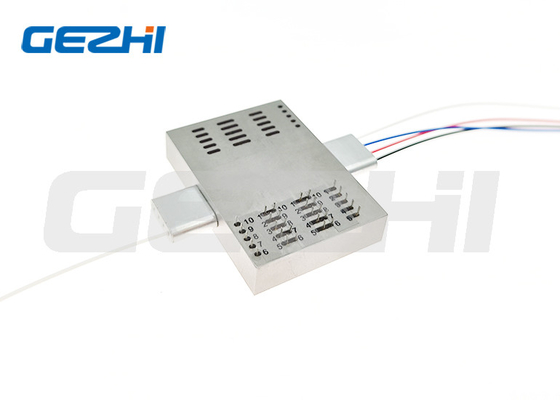

สวิตช์ออปติคัล FSW-1x4T สำหรับการสลับช่องสัญญาณของเลเซอร์ / อุปกรณ์ทางการแพทย์
สวิตช์ออปติคัล 1x4 T นี้รองรับ 750nm, 780nm, 980nm หรือความยาวคลื่นที่กำหนดเองด้วยไฟเบอร์แกนขนาดใหญ่ S105/125umใช้กันอย่างแพร่หลายในการสลับช่องสัญญาณของเลเซอร์ อุปกรณ์ทางการแพทย์ การตรวจสอบระบบ R&D ในห้องปฏิบัติการGEZHI Photonics สามารถรองรับความยาวคลื่นที่กำหนดเอง ไฟเบอร์ และหมายเลขช่องสัญญาณ ฯลฯ สวิตช์ออปติคัล 1x4 T ที่มีความเสถียรและความน่าเชื่อถือสูง
|
คุณสมบัติ |
แอปพลิเคชั่น |
|
|
ข้อมูลจำเพาะของสวิตช์ออปติคัล 1x4 T
| 1x4 T ชนิด สวิตช์ | หน่วย | ทั่วไป |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 750nm 780nm หรือ 980nm |
| การสูญเสียการแทรก 1 | เดซิเบล | <1.5 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | เดซิเบล | <0.2 |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย | เดซิเบล | <0.2 |
| ผลตอบแทนขาดทุน | เดซิเบล | SM: >55 MM:>35 |
| ครอสทอล์ค | เดซิเบล | SM: >55 MM:>35 |
| เวลาเปลี่ยน | นางสาว | ทั่วไป: 4 สูงสุด:10 |
| ความสามารถในการทำซ้ำ | เดซิเบล | <±0.02 |
| ความทนทาน | รอบ | >10 ล้าน |
| ประเภทการสลับ | สลัก / ไม่สลัก | |
| การจัดการพลังงานด้วยแสง | มิลลิวัตต์ | <500mW |
| แรงดันใช้งาน | VDC | 3V หรือ 5V |
| อุณหภูมิในการทำงาน | ℃ | -5~+70 |
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 |
| ประเภทไฟเบอร์ | / | ไฟเบอร์ SM/MM |
| ขนาดบรรจุภัณฑ์ | มม | 27L x 23W x 8.2H |
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุโดยไม่มีตัวเชื่อมต่อ และเพิ่มการสูญเสีย 0.2dB เพิ่มเติมต่อตัวเชื่อมต่อ
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รุ่นควบคุม | เส้นผ่านศูนย์กลางไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 S105/125=S105/125um |
780=780nm 980=980nm 1060=1060nm S=ระบุ |
3=3V 5=5V |
L=สลัก N=ไม่ล็อค |
25=250um 90=900um |
05=0.5m 10=1.0m X=อื่นๆ |
00=ไม่มี FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=อื่นๆ |
| พิมพ์ |
สถานะ |
เส้นทางแสง |
ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||||||||||
| รีเลย์ 1 (พิน) | รีเลย์ 2 (พิน) | รีเลย์ 1 (พิน) | รีเลย์ 2 (พิน) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | อา | COM-P1 สีดำ | - | - | GND | วี+ | วี+ | GND | - | - | ปิด | เปิด | เปิด | ปิด | เปิด | ปิด | clsoe | เปิด |
|
สลัก |
บี | COM-P2 สีแดง | วี+ | GND | - | - | - | - | GND | วี+ | เปิด | ปิด | ปิด | เปิด | ปิด | เปิด | เปิด | ปิด |
| ค | COM-P3 สีฟ้า | - | - | GND | V+ | - | - | GND | V+ | ปิด | เปิด | เปิด | ปิด | ปิด | เปิด | เปิด | ปิด | |
| ดี | COM-P4 สีขาว | V+ | GND | - | - | V+ | GND | - | - | เปิด | ปิด | ปิด | เปิด | เปิด | ปิด | ปิด | เปิด | |
|
ไม่มีสลัก |
อา | COM-P1 สีดำ | - | - | - | - | V+ | - | - | GND | ปิด | เปิด | เปิด | ปิด | เปิด | ปิด | ปิด | เปิด |
| บี | COM-P2 สีแดง | V+ | - | - | GND | - | - | - | - | เปิด | ปิด | ปิด | เปิด | ปิด | เปิด | เปิด | ปิด | |
| ค | COM-P3 สีฟ้า | - | - | - | - | - | - | - | - | ปิด | เปิด | เปิด | ปิด | ปิด | เปิด | เปิด | ปิด | |
| ดี | COM-P4 สีขาว | V+ | - | - | GND | V+ | - | - | GND | เปิด | ปิด | ปิด | เปิด | เปิด | ปิด | ปิด | เปิด | |
เส้นทางแสงของสวิตช์ออปติคัล 1x4 T พร้อมไฟเบอร์ S105/125um
มิติของสวิตช์ออปติคัล 1x4 T พร้อมไฟเบอร์ S105/125um
