| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-1x2-13/15 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำการ |
| Payment Terms: | T/T, Western Union |

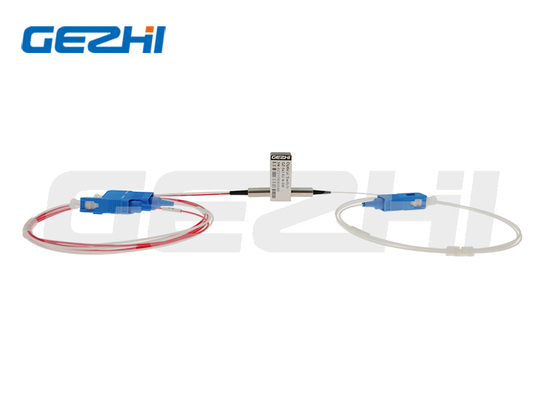

สวิตช์ออปติคัล 1x2
Gezhi Optical Swiches มีประสิทธิภาพเชิงกลและออปติคัลที่ยอดเยี่ยมและรวมการกำหนดค่าสวิตช์ที่แตกต่างกันของ 1x1, 1x2, 2x2 Bypass, 2x2, Dual 1x2, Dual 2x2 Bypass, Dual 2x2 ลงในแพ็คเกจขนาดกะทัดรัดที่คล้ายกันเป็นส่วนประกอบในอุดมคติสำหรับ OADM, OXC, การตรวจสอบและป้องกันระบบด้วยแพ็คเกจที่กะทัดรัด ทำให้ง่ายต่อการรวมเข้ากับระบบการสื่อสารด้วยแสงที่มีความหนาแน่นสูง
|
คุณสมบัติ การล็อคแบบไม่ปลอดภัย
ต้นทุนต่ำที่ไม่มีใครเทียบ
ความเพี้ยนของแสงต่ำ เส้นทางแสงที่ปราศจากอีพ็อกซี่
ความน่าเชื่อถือสูง
|
แอปพลิเคชั่น การปิดกั้นช่อง กำหนดเพิ่ม/วาง
การตรวจสอบระบบ
เครื่องมือวัด
|
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย |
| ความยาวคลื่นปฏิบัติการ | 1260~1620(เอสเอ็ม) | นาโนเมตร |
| การสูญเสียการแทรก | ≤1.0 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | ≤0.25 | เดซิเบล |
| โพลาไรซ์ขึ้นอยู่กับการสูญเสีย | ≤0.05 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับอุณหภูมิ | ≤0.20 | เดซิเบล |
| ผลตอบแทนขาดทุน | SM≥50 | เดซิเบล |
| ครอสทอล์ค | SM≥55 | เดซิเบล |
| เปลี่ยนเวลา | ≤8 | นางสาว |
| ความสามารถในการทำซ้ำ | ≤±0.02 | เดซิเบล |
| ความทนทาน | ≥107 | ครั้ง |
| แรงดันใช้งาน | 3 หรือ 5 | วี |
| ประเภทสวิตช์ | ไม่สลัก/สลัก | |
| อุณหภูมิในการทำงาน | -20~＋70 | ℃ |
| อุณหภูมิในการจัดเก็บ | -40~＋85 | ℃ |
| พลังงานแสง | ≤500 | มิลลิวัตต์ |
| มิติ | 27.0L×12.5W×8.4H | mm |
พิน
| พิมพ์ | เข็มหมุด | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 1×2 | ช่อง | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| สลัก | P1-P2 | -- | -- | GND | วี+ | ปิด | เปิด | เปิด | ปิด |
| P1-P3 | วี+ | GND | -- | -- | เปิด | ปิด | ปิด | เปิด | |
| ไม่สลัก | P1-P2 | -- | -- | -- | -- | ปิด | เปิด | เปิด | ปิด |
| P1-P3 | วี+ | -- | -- | GND | เปิด | ปิด | ปิด | เปิด |
|
ข้อมูลการสั่งซื้อสวิตช์ออปติคัล 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
ข้อมูลการสั่งซื้อ
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รุ่นควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=อื่นๆ |
3=3V 5=5V |
L=สลัก N=ไม่ล็อค |
5=50/125 6=62.5/125 9=9/125 X=อื่นๆ |
25=250um 90=900um 20=2.0mm 30=3.0mm X=อื่นๆ |
1=1m 2=1.5m X=อื่นๆ |
0=ไม่มี X=อื่นๆ |
เส้นทางแสง
| สถานะหนึ่ง | สถานะที่สอง |
|
|
|
การเขียนแบบเครื่องกล
วิดีโอ
|
|
