| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | สวิตช์ออพติคอล 1x2 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

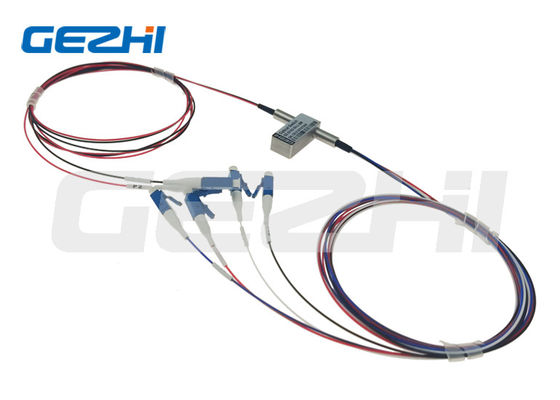

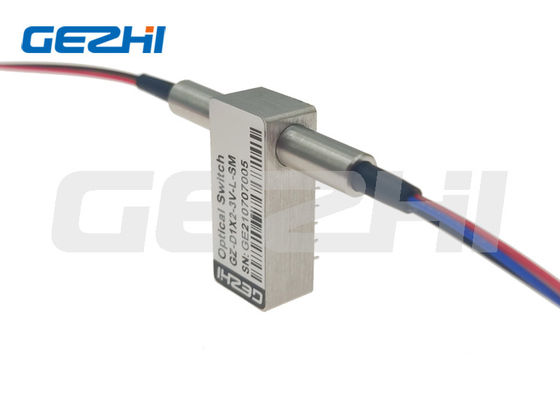

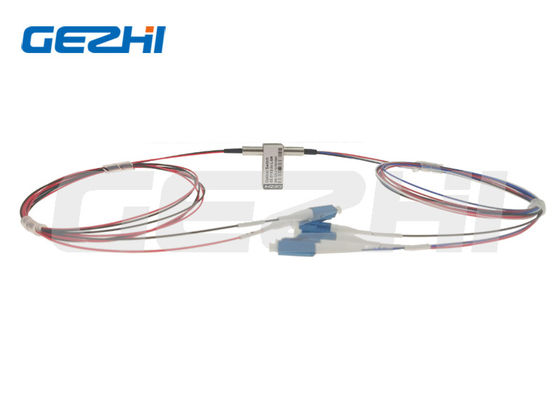

สวิตช์รีเลย์คู่ D1x2 สวิตช์ออปติคัลแบบกลไก Double Pole Double Throw
สวิตช์ออปติคัล GEZHI Dual 1x2 กำหนดค่าโดยเส้นใยหกเส้นและสองสถานะที่เรียกว่าสวิตช์ไฟเบอร์ออปติก 2x4เชื่อมต่อกับขั้วต่อ LC/UPC และแบบไม่มีสลักGEZHI Duplex 1x2 สวิตช์ Opto-mechanical เชื่อมต่อช่องสัญญาณออปติคัลโดยเปลี่ยนเส้นทางสัญญาณออปติคัลขาเข้าไปยังไฟเบอร์เอาต์พุตที่เลือกสวิตช์ออปติคัลแบบกลไก D1x2 ถูกนำไปใช้ใน R&D ในห้องปฏิบัติการ เครือข่าย Metropolitan Area และ OADM ที่กำหนดค่าได้
คุณสมบัติ
การสูญเสียการแทรกต่ำ
ช่วงความยาวคลื่นกว้าง
อายุการใช้งานยาวนาน
ความเสถียรสูง ความน่าเชื่อถือสูง
ปราศจากอีพ็อกซี่บนเส้นทางแสง
แอปพลิเคชั่น
การตรวจสอบระบบ
OADM . ที่กำหนดค่าได้
R&D ในห้องปฏิบัติการ
MAN (เครือข่ายพื้นที่มหานคร)
ข้อมูลจำเพาะ
| แบบอย่าง | หน่วย | GZ-FSW-D1x2 | |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850±40/1300±40 | 1260～1620 |
| ความยาวคลื่น | นาโนเมตร | 850&1300 | 1310&1550 |
| การสูญเสียการแทรก | เดซิเบล | ประเภท:0.7 สูงสุด:1.0 | |
| ผลตอบแทนขาดทุน | เดซิเบล | MM≥30 SM≥50 | |
| ครอสทอล์ค | เดซิเบล | MM≥35 SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| ความสามารถในการทำซ้ำ | เดซิเบล | ≤±0.02 | |
| แรงดันไฟฟ้า | วี | 3.0 หรือ 5.0±0.5 | |
| อายุการใช้งาน | เวลา | ≥107 | |
| เปลี่ยนเวลา | นางสาว | ≤8 | |
| การจัดการพลังงาน | มิลลิวัตต์ | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20～+70 | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40～+85 | |
| ขนาด | mm | 27.0×12×8.2 | |
| หมายเหตุ: 1 ภายในอุณหภูมิการทำงานและ SOP2 ไม่รวมตัวเชื่อมต่อ | |||
การปรับแต่งสามารถใช้ได้
ข้อมูลการสั่งซื้อสวิตช์ออปติคัล 1x2 คู่
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รุ่นควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=อื่นๆ |
3=3V 5=5V |
L=สลัก N=ไม่ล็อค |
5=50/125 6=62.5/125 9=9/125 X=อื่นๆ |
25=250um 90=900um 20=2.0mm 30=3.0mm X=อื่นๆ |
1=1m 2=1.5m X=อื่นๆ |
00=ไม่มี FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=อื่นๆ |
เส้นทางแสง
พิน
| พิมพ์ | สถานะ | คำจำกัดความของพิน | พลัง | การตรวจสอบสภาพ | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| ไม่สลัก | NS | P1-P3',P2-P4' | -- | -- | -- | -- | ปิด I | เปิด | เปิด | ปิด I |
| NS | P1-P1',P2-P2' | วี+ | -- | -- | GND | เปิด | ปิด I | ปิด I | เปิด | |
| สลัก | NS | P1-P3',P2-P4' | -- | -- | GND | วี+ | ปิด I | เปิด | เปิด | ปิด I |
| NS | P1-P1',P2-P2' | วี+ | GND | -- | -- | เปิด | ปิด I | ปิด I | เปิด | |
วิดีโอ
|
|
