| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-1x1 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

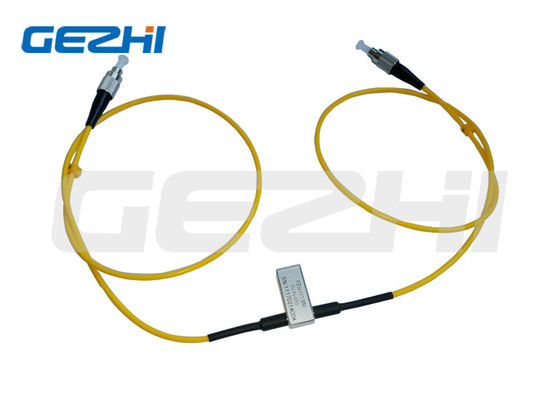

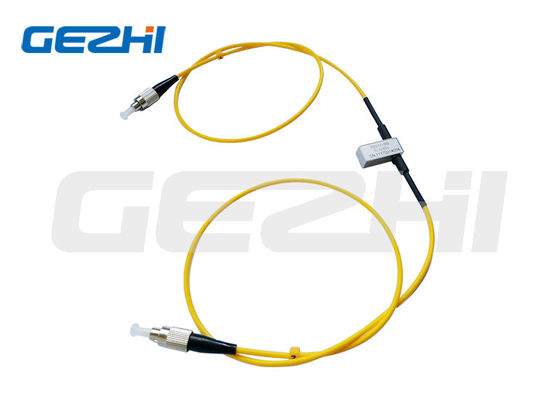

1x1 Single Pole Single Throw สวิตช์ตัดแสง
สวิตช์ตัดแสงแบบออปติคัล 1x1 ของ GEZHI ออกแบบมาเพื่อใช้ในเครือข่ายการสื่อสารด้วยไฟเบอร์ออปติกและเครื่องมือวัดสวิตช์ตัดแสงแบบออปติคัล 1x1 ประกอบด้วยพอร์ตสองพอร์ตที่คัดเลือกส่ง เปลี่ยนเส้นทาง หรือบล็อกพลังงานแสงในสายส่งใยแก้วนำแสง
NS สวิตช์ตัดแสงแบบออปติคัล 1x1 กระตุ้นเพื่อเลือกหรือเปลี่ยนระหว่างสองสถานะส่งผลให้ใช้พลังงานต่ำเพื่อใช้งานสวิตช์ออปติคัล
คุณสมบัติ
โหมดเดี่ยวหรือมัลติโหมดเป็นตัวเลือก
ช่วงความยาวคลื่นปฏิบัติการกว้าง
แพ็คเกจซีลรอยต่อ
การล็อคแบบไม่ปลอดภัยและการไม่ล็อค
การบิดเบือนทางแสงต่ำ
การสูญเสียการแทรกต่ำ
มีความเสถียรและเชื่อถือได้สูง
เวลาเปลี่ยนสั้น
ดีไซน์กะทัดรัด ขนาดจิ๋ว
ปราศจากอีพ็อกซี่บนเส้นทางแสง
แอปพลิเคชั่น
การสลับเครือข่าย
R&D ในห้องปฏิบัติการ
การปิดกั้นช่อง
การรวมโมดูลและระบบ
เครื่องมือวัด การทดสอบ และการวัด
ไฟเบอร์เซนเซอร์
เครือข่ายมหานคร
การตรวจสอบระบบ
การป้องกันและฟื้นฟูเครือข่าย
ข้อมูลจำเพาะ
| พารามิเตอร์ | GZ-FSW-1×1 | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 850±40/1300±40 | 1260～1650 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ประเภท:0.5 สูงสุด:0.8 | ประเภท:0.5 สูงสุด:0.8 |
| ผลตอบแทนขาดทุน | เดซิเบล | MM≥30 SM≥50 | |
| ครอสทอล์ค | เดซิเบล | MM≥65 SM≥75 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| ความสามารถในการทำซ้ำ | เดซิเบล | ≤±0.02 | |
| พาวเวอร์ซัพพลาย | วี | 3.0 หรือ 5.0 | |
| อายุการใช้งาน | ครั้ง | ≥107 | |
| เปลี่ยนเวลา | นางสาว | ≤8 | |
| กำลังส่ง | มิลลิวัตต์ | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20～+70 | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40～+85 | |
| น้ำหนัก | NS | 16 | |
| มิติ | mm | (L)27.0×(W)12.0×(H)8.2 | |
ข้อมูลการสั่งซื้อ
GZ-FSW-1x2-xx-xx-xxx-xx-xx
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รุ่นควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=อื่นๆ |
3=3V 5=5V |
L=สลัก N=ไม่ล็อค |
5=50/125 6=62.5/125 9=9/125 X=อื่นๆ |
25=250um 90=900um 20=2.0mm 30=3.0mm X=อื่นๆ |
1=1m 2=1.5m X=อื่นๆ |
0=ไม่มี 1=เอฟซี/พีซี 2=เอฟซี/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
พิน
| พิมพ์ | เข็มหมุด | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 1×1 | ปักหมุด 1 | ปักหมุด5 | ปักหมุด6 | ปักหมุด 10 | ปักหมุด 2-3 | ปักหมุด 3-4 | ปักหมุด 7-8 | ปักหมุด 8-9 | |
| สลัก | P1-P2 | -- | -- | GND | วี+ | ปิด I | เปิด | เปิด | ปิด I |
| ปิดไฟ | วี+ | GND | -- | -- | เปิด | ปิด I | ปิด I | เปิด | |
| ไม่สลัก | P1-P2 | -- | -- | -- | -- | ปิด I | เปิด | เปิด | ปิด I |
| ปิดไฟ | วี+ | -- | -- | GND | เปิด | ปิด I | ปิด I | เปิด | |
เส้นทางแสง
| สถานะหนึ่ง | สถานะที่สอง |
|
|
มิติ
วิดีโอ
|
|
