| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-2x2F |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

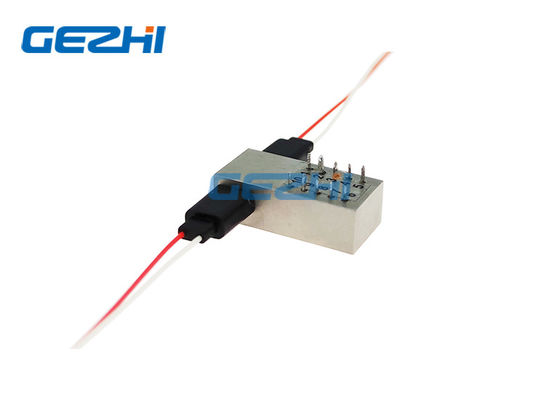

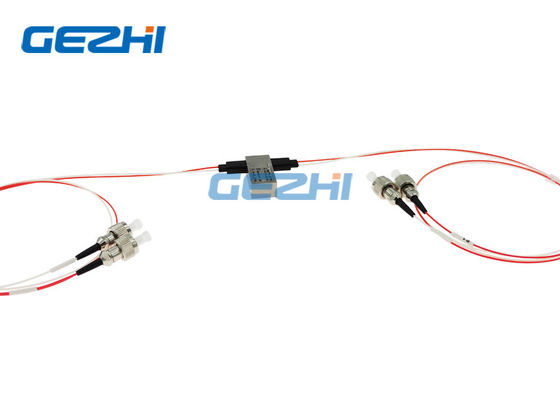

1310/1550nm เต็ม 2 × 2 SM ไฟเบอร์ออปติกสวิตช์แบบสองทิศทาง
สวิตช์ออปติคัล 2x2F ของ GEZHI Photonics Co.,Ltd เชื่อมต่อช่องสัญญาณออปติคัลโดยเปลี่ยนเส้นทางสัญญาณออปติคัลขาเข้าไปยังไฟเบอร์เอาต์พุตที่เลือกใช้ในการบล็อกช่องสัญญาณ โซลูชันการเพิ่ม/วางการกำหนดค่าที่มีการบิดเบือนทางแสงต่ำและความน่าเชื่อถือสูงสวิตช์ออปติคัลแบบสองทิศทาง 2x2 เหล่านี้ซึ่งมีอินพุต 2 ช่องและเอาต์พุต 2 ช่องพร้อมสถานะออปติคัลทรูและครอส
|
คุณสมบัติ
|
แอปพลิเคชั่น
|
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย |
| ความยาวคลื่นปฏิบัติการ | 1260 ~ 1650(เอสเอ็ม) | นาโนเมตร |
| การสูญเสียการแทรก | ≤1.0 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | ≤0.25 | เดซิเบล |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย | ≤0.05 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับอุณหภูมิ | ≤0.20 | เดซิเบล |
| ผลตอบแทนขาดทุน | SM≥50 | เดซิเบล |
| ครอสทอล์ค | SM≥55 | เดซิเบล |
| เปลี่ยนเวลา | ≤8 | นางสาว |
| ความสามารถในการทำซ้ำ | ≤±0.02 | เดซิเบล |
| ความทนทาน | ≥107 | ครั้ง |
| แรงดันใช้งาน | 3 หรือ 5 | วี |
| ประเภทสวิตช์ | ไม่สลัก/สลัก | |
| อุณหภูมิในการทำงาน | -20~＋70 | ℃ |
| อุณหภูมิในการจัดเก็บ | -40~＋85 | ℃ |
| พลังงานแสง | ≤500 | มิลลิวัตต์ |
| มิติ | 27.0L×12.5W×8.4H | mm |

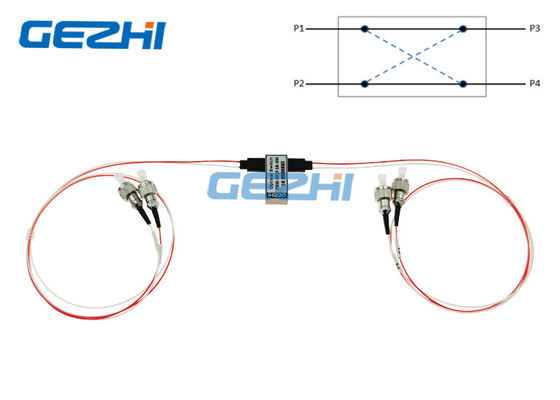

เส้นทางแสง
พิน
| พิมพ์ | เส้นทางแสง | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| เต็ม 2×2 | ปักหมุด 1 | ปักหมุด5 | ปักหมุด6 | ปักหมุด 10 | ปักหมุด 2-3 | ปักหมุด 3-4 | ปักหมุด 7-8 | ปักหมุด 8-9 | |
| สลัก | P1-P4,P2-P3 | -- | -- | GND | หว่อ | ปิด | เปิด | เปิด | ปิด |
| P1-P3,P2-P4 | หว่อ | GND | -- | -- | เปิด | ปิด | ปิด | เปิด | |
| ไม่สลัก | P1-P4,P2-P3 | -- | -- | -- | -- | ปิด | เปิด | เปิด | ปิด |
| P1-P3,P2-P4 | หว่อ | -- | -- | GND | เปิด | ปิด | ปิด |
เปิด
|
|
ข้อมูลการสั่งซื้อ
GZ-FSW-2×2F
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รุ่นควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=อื่นๆ |
3=3V 5=5V |
L=สลักL N=ไม่ล็อค |
5=50/125 6=62.5/125 9=9/125 X=อื่นๆ |
25=250um 90=900um 20=2.0mm 30=3.0mm X=อื่นๆ |
1=1m 2=1.5m X=อื่นๆ |
0=ไม่มี X=อื่นๆ |
การเขียนแบบเครื่องกล
GEZHI Photonics Co.,Ltd เป็นโรงงานที่ผลิต DWDM, AWG DWDM Module, CWDM, Filter WDM, Mechanical Optical Switch like 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 and 1xN Multi Channel Optical Switch, Optical อุปกรณ์สวิตช์, สวิตช์ออปติคัล MEMS, MEM VOA, สายแพทช์ออปติคัล ฯลฯ
