| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | สวิตช์ออปติคอล 1x2 น |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

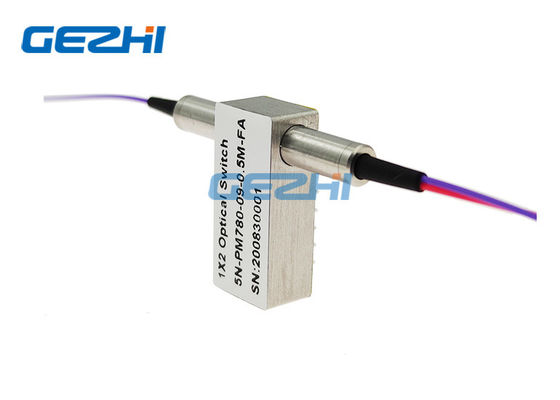

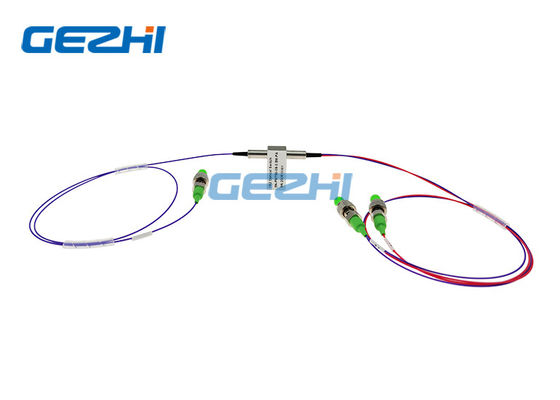

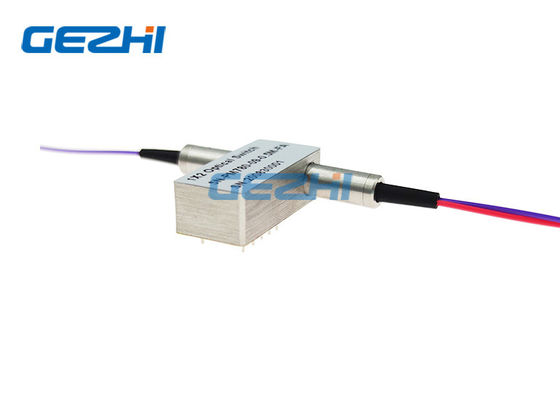

โพลาไรซ์ 780nm รักษาสวิตช์ไฟเบอร์ออปติก 1x2 PM
GEZHI Photonics Co. , Ltd ของ PM Optical Switches ซีรีย์ของโพลาไรซ์ที่รักษาสวิตช์ไฟเบอร์ออปติกคือพอร์ต 1X1 และอุปกรณ์ไมโครออปติกพอร์ต 1 × 2 ที่สร้างด้วยไฟเบอร์ PM Pandaอุปกรณ์เหล่านี้สามารถเปลี่ยนอินพุตแบบออปติคัลเป็นเอาต์พุตหนึ่งในสองเอาต์พุตในขณะที่ยังคงโพลาไรซ์ของสัญญาณไว้ได้ PM Optical Switches ซีรีส์ช่วยให้ทำงานแบบสองทิศทางได้และใช้กันอย่างแพร่หลายในด้านออปติคัลครอส, เครือข่าย PON และระบบเชื่อมต่อ, การป้องกันวงแหวนไฟเบอร์ออปติกและการตรวจสอบเครือข่ายสำหรับการใช้งานที่หลากหลาย มีให้เลือกทั้งแบบสลักและแบบไม่มีสลักซีรี่ส์ Optical Switches มีการสูญเสียการแทรกต่ำ ช่วงความยาวคลื่นในการทำงานที่กว้าง อัตราการสูญพันธุ์ที่สูง และความเสถียรและความน่าเชื่อถือที่ยอดเยี่ยม
คุณสมบัติ
การสูญเสียการแทรกต่ำ
อัตราการสูญพันธุ์สูง
ช่วงความยาวคลื่นกว้าง
การทำงานแบบสองทิศทาง
เสถียรภาพและความน่าเชื่อถือที่ยอดเยี่ยม
แอปพลิเคชั่น
โพลาไรเซชันรักษาระบบออปติคัล
OADM . ที่กำหนดค่าได้ใหม่
การป้องกันและฟื้นฟูเครือข่ายออปติคัล
ระบบ Optical Cross และขั้วต่อ
เครื่องมือวัด การทดสอบและการวัด
ข้อมูลจำเพาะ
|
พารามิเตอร์ |
GZ-FSW-1×2-PM | |||
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 780±10 / 850 ±10 | 980±10 /1064±10 | 1310,1480,1550±30 |
| การสูญเสียการแทรก | เดซิเบล | ประเภท:1.2 สูงสุด:1.5 | ประเภท:1.0 สูงสุด:1.2 | ประเภท:0.6 สูงสุด:1.0 |
| ผลตอบแทนขาดทุน | เดซิเบล | ≥40 | ≥50 | ≥55 |
| ครอสทอล์ค | เดซิเบล | ≥40 | ≥55 | ≥55 |
| ความสามารถในการทำซ้ำ | เดซิเบล | ≤±0.02 | ||
|
พาวเวอร์ซัพพลาย |
วี | 3.0 หรือ 5.0 | ||
| อายุการใช้งาน | เวลา | ≥107 | ||
| เปลี่ยนเวลา | นางสาว | ≤8 | ||
| กำลังส่ง | มิลลิวัตต์ | ≤500 | ||
| อุณหภูมิในการทำงาน | ℃ | -20~+70 | ||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | ||
| มิติ | mm | (ย)27×(ก)12.0×(ส)8.2 | ||
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้

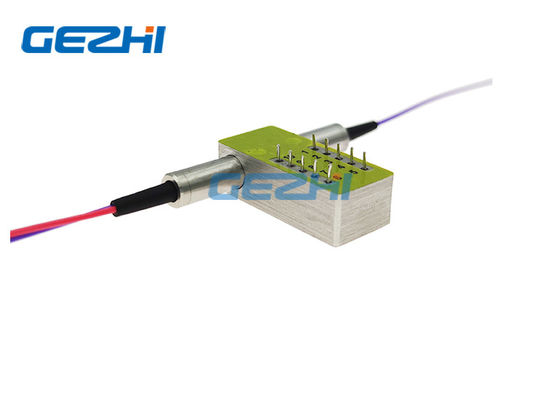

พิน
| พิมพ์ | เข็มหมุด | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 1×2 | ช่อง | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| สลัก | P1-P2 | -- | -- | GND | วี+ | ปิด | เปิด | เปิด | ปิด |
| P1-P3 | วี+ | GND | -- | -- | เปิด | ปิด | ปิด | เปิด | |
| ไม่สลัก | P1-P2 | -- | -- | -- | -- | ปิด | เปิด | เปิด | ปิด |
| P1-P3 | วี+ | -- | -- | GND | เปิด | ปิด | ปิด | เปิด | |
เส้นทางแสง
| สถานะหนึ่ง | สถานะที่สอง |
|
|
|
ข้อมูลการสั่งซื้อสวิตช์ออปติคัล 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รุ่นควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
|
1x1 1x2 |
780=780nm 850=850นาโนเมตร 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=อื่นๆ |
3=3V 5=5V |
L=สลัก N=ไม่ล็อค |
PM=PM ไฟเบอร์ X=อื่นๆ |
25=250um 90=900um X=อื่นๆ |
1=1m 2=1.5m X=อื่นๆ |
00=ไม่มี FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=อื่นๆ |
