| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-D2x2B |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

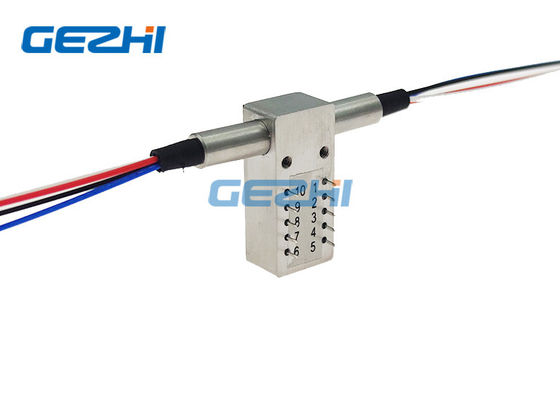

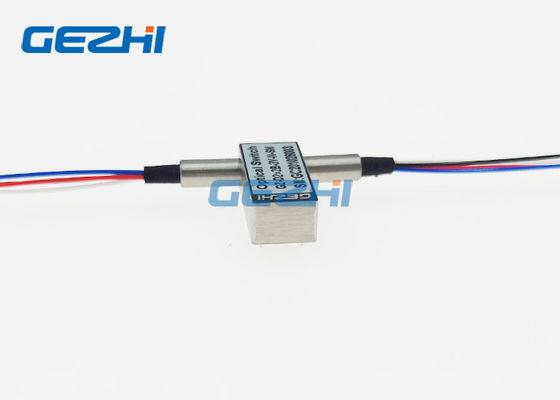

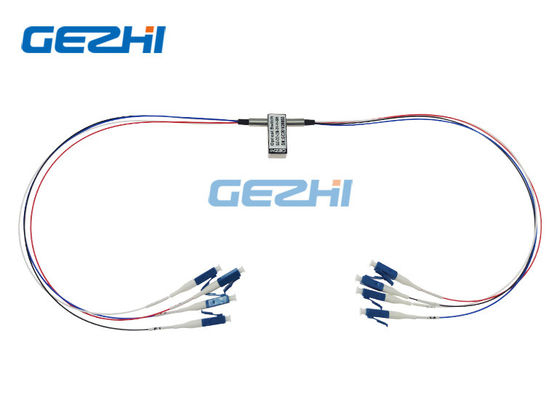

4x4 อุตสาหกรรมบายพาสเครื่องกลไฟเบอร์ออปติกสวิทช์
GEZHI Photonics Co. , Ltd สวิตช์ออปติคัลไฟเบอร์ออฟติคัลบายพาสอุตสาหกรรม 4x4 ได้รับการออกแบบมาเพื่อให้มีฟังก์ชันการเชื่อมต่อข้ามและบายพาสระหว่างช่องอินพุตและเอาต์พุตมีการสูญเสียการแทรกที่ยอดเยี่ยมการทำซ้ำและช่วงอุณหภูมิการทำงานที่กว้างและเหมาะสำหรับการสลับการป้องกันแบบสองทิศทาง4x4 อุตสาหกรรมบายพาสเครื่องกลไฟเบอร์ออปติกสวิทช์ ให้ประสิทธิภาพที่ยอดเยี่ยมบนเครือข่ายของคุณและมีข้อดีของต้นทุนที่กะทัดรัดและสามารถแข่งขันได้
|
คุณสมบัติ การทำซ้ำที่ยอดเยี่ยม การสูญเสียการแทรกต่ำ passband กว้าง |
การใช้งาน การสลับความซ้ำซ้อน การกำหนดค่าใหม่และการฟื้นฟูเครือข่ายไฟเบอร์ ระบบตรวจสอบด้วยแสง
|
ข้อมูลจำเพาะ
| รุ่น | หน่วย | GZ-FSW-D2x2B | |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| ความยาวคลื่น | นาโนเมตร | 850 และ 1300 | 1310 และ 1550 |
| การสูญเสียการแทรก | เดซิเบล | ประเภท: 1.0 สูงสุด: 1.5 | |
| กลับขาดทุน | เดซิเบล | MM≥30SM≥50 | |
| คุยข้าม | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| แรงดันไฟฟ้า | v | 3.0 หรือ 5.0 ± 0.5 | |
| อายุการใช้งาน | เวลา | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| การจัดการพลังงาน | มิลลิวัตต์ | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ～ + 70 (มีประเภทอุตสาหกรรม) | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40 ～ + 85 | |
| สีไฟเบอร์ |
P1, P1 ': Black P2, P2': สีแดง P3, P3 ': Blue P4, P4': สีขาว |
||
| ขนาด | มม | 27.0 × 12 × 8.2 | |
| หมายเหตุ: 1 ภายในอุณหภูมิการทำงานและ SOP2 ไม่รวมตัวเชื่อมต่อ | |||
ข้อมูลการสั่งซื้อ
GZ-FSW-D2x2B-x-xx-xxx-xx-x-xx
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| S = SM M = มม |
85 = 850 นาโนเมตร 13 = 1310 นาโนเมตร 15 = 1550 นาโนเมตร 13/15 = 1310/1550 นาโนเมตร X = อื่น ๆ |
3 = 3V 5 = 5V |
L = การล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0 มม 30 = 3.0 มม X = อื่น ๆ |
1 = 1 ม 2 = 1.5 ม X = อื่น ๆ |
0 = ไม่มี X = อื่น ๆ |
เส้นทางแสง
หมุด
| ประเภท | สถานะ | นิยามพิน | อำนาจ | การตรวจสอบสภาพ | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| ไม่ล็อค | ก | P1- P3 ' | - | - | - | - | ปิด | เปิด | เปิด | ปิด |
| P2-P4 ' | ||||||||||
| ข |
P1-P1 ' P2-P2 ' P3-P3 ' P4-P4 ' |
V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
|
|
||||||||||
| ล็อค | ก | P1- P3 ' | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด |
| P2-P4 ' | ||||||||||
| ข |
P1-P1 ' P2-P2 ' P3-P3 ' P4-P4 ' |
V + | GND | - | - | เปิด | ปิด | ปิด | เปิด | |
รูปเพิ่มเติม
วิดีโอ
|
|
