| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-2x2F |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

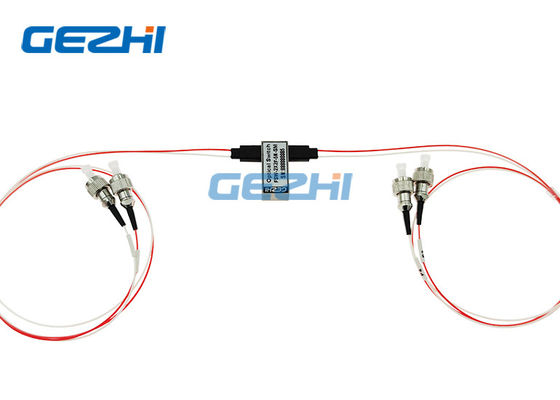

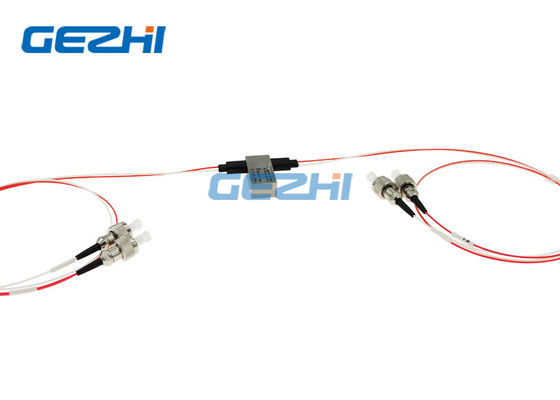

สวิตช์ออปติคอลคู่ 1x1 ที่ถูกบล็อกสำหรับการปิดกั้นช่องสัญญาณ
สวิตช์ออปติคอลคู่ 1x1 ของ GEZHI Photonics Co. , Ltd ยังหมายถึงสวิตช์ออปติคอลไฟเบอร์กลแบบเต็ม 2x2 ซึ่งมีสถานะออปติคอล Through และ Crossใช้ในโซลูชันการเพิ่ม / วางการกำหนดค่าการบล็อกช่องสัญญาณที่มีความน่าเชื่อถือสูงและความผิดเพี้ยนของแสงต่ำ
|
คุณสมบัติ Fail-Safe Latching
ต้นทุนต่ำที่ไม่ตรงกัน
ความผิดเพี้ยนของแสงต่ำ เส้นทางแสงที่ปราศจากอีพ็อกซี่
ความน่าเชื่อถือสูง
|
แอปพลิเคชัน การปิดกั้นช่อง เพิ่ม / วางที่กำหนดค่าได้
การตรวจสอบระบบ
เครื่องมือวัด
|
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย |
| ความยาวคลื่นปฏิบัติการ | 1260 ~ 1620 (SM) | นาโนเมตร |
| การสูญเสียการแทรก | ≤1.0 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | ≤0.25 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ | ≤0.05 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับอุณหภูมิ | ≤0.20 | เดซิเบล |
| การสูญเสียกลับ | SM≥50 | เดซิเบล |
| พูดคุยข้าม | SM≥55 | เดซิเบล |
| สลับเวลา | ≤8 | นางสาว |
| การทำซ้ำ | ≤± 0.02 | เดซิเบล |
| ความทนทาน | ≥107 | ครั้ง |
| แรงดันไฟฟ้าที่ใช้งาน | 3 หรือ 5 | วี |
| ประเภทสวิทช์ | ไม่ล็อค / ล็อค | |
| อุณหภูมิในการทำงาน | －20 ~ ＋ 70 | ℃ |
| อุณหภูมิในการจัดเก็บ | －40 ~ ＋ 85 | ℃ |
| พลังงานแสง | ≤500 | มิลลิวัตต์ |
| มิติ | 27.0L × 12.5W × 8.4H | มม |

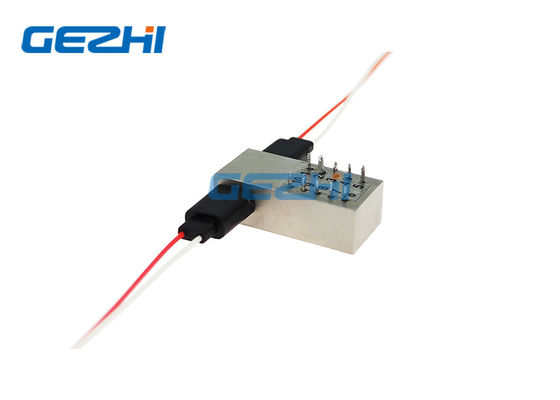

หมุด
| ประเภท | เส้นทางแสง | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| เต็ม 2 × 2 | พิน 1 | พิน 5 | พิน 6 | พิน 10 | ปักหมุด 2-3 | ปักหมุด 3-4 | พิน 7-8 | พิน 8-9 | |
| ล็อค | P1-P4, P2-P3 | - | - | GND | V ＋ | ปิด | เปิด | เปิด | ปิด |
| P1-P3, P2-P4 | V ＋ | GND | - | - | เปิด | ปิด | ปิด | เปิด | |
| ไม่ล็อค | P1-P4, P2-P3 | - | - | - | - | ปิด | เปิด | เปิด | ปิด |
| P1-P3, P2-P4 | V ＋ | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
ข้อมูลการสั่งซื้อ
GZ-FSW-2 × 2F
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| S = SM M = มม |
85 = 850 นาโนเมตร 13 = 1310 นาโนเมตร 15 = 1550 นาโนเมตร 13/15 = 1310/1550 นาโนเมตร X = อื่น ๆ |
3 = 3V 5 = 5V |
L = การล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0 มม 30 = 3.0 มม X = อื่น ๆ |
1 = 1 ม 2 = 1.5 ม X = อื่น ๆ |
0 = ไม่มี X = อื่น ๆ |

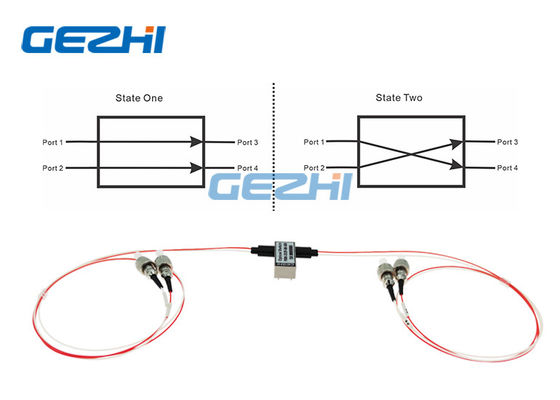

เส้นทางแสง
การเขียนแบบเครื่องกล
วิดีโอ
|
|
