| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | สวิตช์บายพาสออปติคัล |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

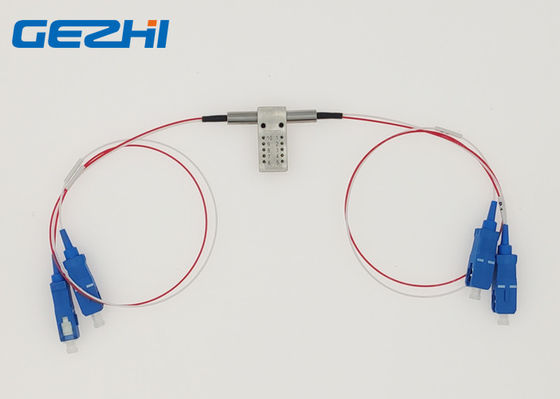

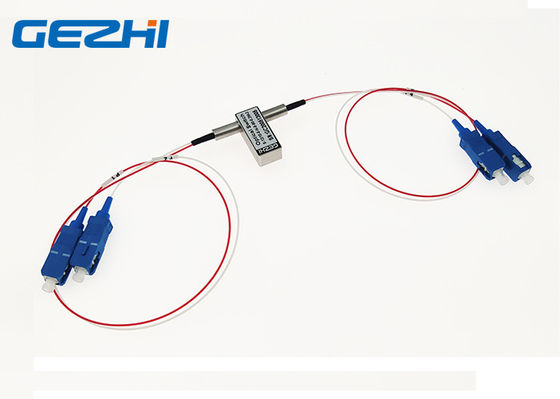

สวิทช์บายพาสออปติคอลเดี่ยว 2x2 ที่ถูกบล็อกในการป้องกัน / คืนค่าเครือข่ายออปติคอล
สวิตช์บายพาสออปติคอลเดี่ยว 2x2 ที่ถูกบล็อกของ GEZHI Photonics Co. , Ltd, tเขาเส้นทางแสงผ่านหน่วยเป็นแสงล้วนๆกล่าวคือไม่มีการแปลงแสงเป็นไฟฟ้าเป็นแสงไม่มีการสูญเสียทางไฟฟ้าหรือการ จำกัด แบนด์วิดท์ไฟฟ้าบนเส้นทางไฟเบอร์ออปติกเส้นทางแสงจะเปลี่ยนเส้นทางสัญญาณออปติคอลที่เข้ามาไปยังเส้นใยเอาต์พุตที่เลือกสวิตช์บายพาสออปติคัล 2x2 พร้อมแอปพลิเคชันทั่วไปสำหรับอุปกรณ์นี้ ได้แก่ การกำหนดเส้นทางออปติคัลบายพาสระบบการคืนค่าเครือข่ายแบบวงแหวน
|
คุณสมบัติ การแยกช่องสัญญาณสูง ต้นทุนต่ำที่ไม่ตรงกัน |
การใช้งาน การกำหนดเส้นทางสัญญาณออปติก เพิ่ม / วางออปติคอล การป้องกัน / ฟื้นฟู Netrwork ด้วยแสง ระบบทดสอบเครือข่าย |
ข้อมูลจำเพาะ
| พารามิเตอร์ | GZ-FSW-2 × 2B | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ประเภท: 0.8 สูงสุด: 1.2 | ประเภท: 0.6 สูงสุด: 0.8 |
| การสูญเสียกลับ | เดซิเบล | MM≥30SM≥50 | |
| Crosstalk | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| พาวเวอร์ซัพพลาย | v | 3.0 หรือ 5.0 | |
| อายุการใช้งาน | ครั้ง | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | มิลลิวัตต์ | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ～ + 70 | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40 ～ + 85 | |
| น้ำหนัก | ก | 16 | |
| มิติ | มม | (L) 27.0 × (W) 12.0 × (H) 8.2 ปรับแต่งได้ | |

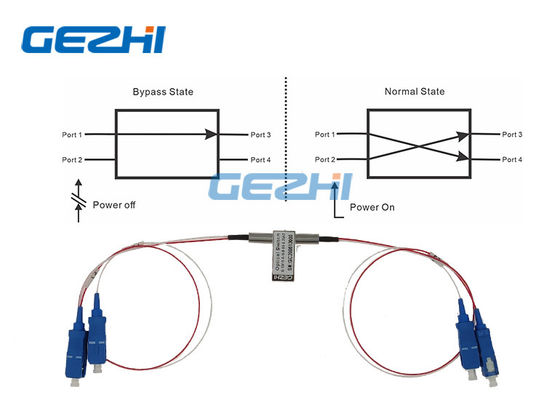

เส้นทางแสง
| สถานะหนึ่ง | สถานะที่สอง |
|
|
|
หมุด
| พารามิเตอร์ | หมุด | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 2 × 2 บ | เส้นทางแสง | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| ไม่ล็อค | P1-P3 | - | - | - | - | ปิด | เปิด | เปิด | ปิด |
| P1-P4, P2-P3 | V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
| การล็อค | P1-P3 | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด |
| P1-P4 P2-P3 | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด |
|
ข้อมูลการสั่งซื้อ
GZ-FSW-2 × 2B
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| S = SM M = มม |
85 = 850 นาโนเมตร 13 = 1310 นาโนเมตร 15 = 1550 นาโนเมตร 13/15 = 1310/1550 นาโนเมตร X = อื่น ๆ |
3 = 3V 5 = 5V |
L = การล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0 มม 30 = 3.0 มม X = อื่น ๆ |
1 = 1 ม 2 = 1.5 ม X = อื่น ๆ |
0 = ไม่มี X = อื่น ๆ |
