| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-D2x2-I |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

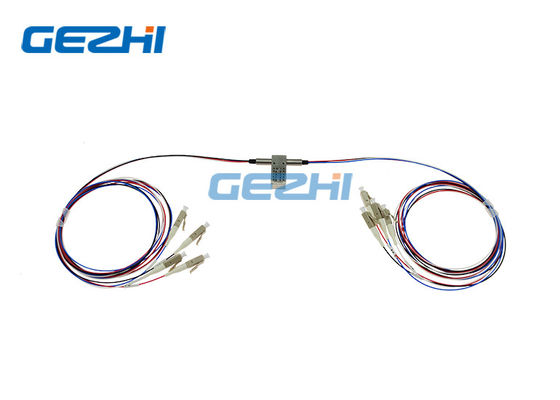

สวิตช์ไฟเบอร์ออปติกเชิงกลประเภทอุตสาหกรรม 4x4
สวิตช์ไฟเบอร์ออปติกเชิงกลประเภทอุตสาหกรรม 4x4 ของ GEZHI Photonics Co. , Ltd ใช้เทคโนโลยีไฟเบอร์ต่อไฟเบอร์เพื่อให้เกิดการสูญเสียและการครอสทอล์คต่ำมากเป็นส่วนประกอบสำหรับเครือข่าย Gigabit Ethernet แบบไฟเบอร์ 10 / 1Gbpsเหมาะสำหรับแอพพลิเคชั่นสลับการป้องกันแบบสองทิศทางทั้งหมดสวิตช์ไฟเบอร์ออปติกอุตสาหกรรม 4x4 ให้ประสิทธิภาพที่ยอดเยี่ยมบนเครือข่ายของคุณและมีข้อดีของต้นทุนที่กะทัดรัดและสามารถแข่งขันได้
|
คุณสมบัติ การสูญเสียการแทรกต่ำ การทำซ้ำที่ยอดเยี่ยม |
การใช้งาน การสลับความซ้ำซ้อน มัลติเพล็กเซอร์ออปติคอล Add-Drop การกำหนดค่าใหม่และการฟื้นฟูเครือข่ายไฟเบอร์ |
ข้อมูลจำเพาะ
| รุ่น | หน่วย | GZ-FSW-D2x2 | ||
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ～ 1620 | |
| ความยาวคลื่น | นาโนเมตร | 850 และ 1300 | 1310 และ 1550 | |
| การสูญเสียการแทรก | เดซิเบล | ประเภท: 1.2 สูงสุด: 1.7 | ||
| กลับขาดทุน | เดซิเบล | MM≥30SM≥50 | ||
| คุยข้าม | เดซิเบล | MM≥35SM≥55 | ||
| PDL | เดซิเบล | ≤0.05 | ||
| WDL | เดซิเบล | ≤0.25 | ||
| TDL | เดซิเบล | ≤0.25 | ||
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | ||
| แรงดันไฟฟ้า | v | 3.0 หรือ 5.0 ± 0.5 | ||
| อายุการใช้งาน | เวลา | ≥107 | ||
| สลับเวลา | นางสาว | ≤8 | ||
| การจัดการพลังงาน | มิลลิวัตต์ | ≤500 | ||
| อุณหภูมิในการทำงาน | ℃ | -40 ～ + 85 | ||
| อุณหภูมิในการจัดเก็บ | ℃ | -40 ～ + 85 | ||
| ขนาด | มม | 27.0 × 12 × 8.2 | 28.5 × 12.6 × 8.7 | |
| หมายเหตุ: 1 ภายในอุณหภูมิการทำงานและ SOP2 ไม่รวมตัวเชื่อมต่อ | ||||
หมุด
| ประเภท | สถานะ | เส้นทางแสง | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| D2 × 2 | พิน 1 | พิน 5 | พิน 6 | พิน 10 | ปักหมุด 2-3 | ปักหมุด 3-4 | พิน 7-8 | พิน 8-9 | ||
| ล็อค | ก | P1-P2, P3-P4 | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด |
| P1'-P2 ', P3'-P4' | ||||||||||
| ข | P1-P4, P3-P2 | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด | |
| P1'-P4 ', P3'-P2' | ||||||||||
| ไม่ล็อค | ก | P1-P2, P3-P4 | - | - | - | - | ปิด | เปิด | เปิด | ปิด |
| P1'-P2 ', P3'-P4' | ||||||||||
| ข | P1-P4, P3-P2 | |||||||||
ข้อมูลการสั่งซื้อ
GZ-D2x2-x-xx-xxx-xx-x-xx
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| S = SM M = มม |
85 = 850 นาโนเมตร 13 = 1310 นาโนเมตร 15 = 1550 นาโนเมตร 13/15 = 1310/1550 นาโนเมตร X = อื่น ๆ |
3 = 3V 5 = 5V |
L = การล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0 มม 30 = 3.0 มม X = อื่น ๆ |
1 = 1 ม 2 = 1.5 ม X = อื่น ๆ |
0 = ไม่มี X = อื่น ๆ |
วิดีโอ
|
|
| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-D2x2-I |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | 2 ชิ้นในโฟมพร้อมกล่องพลาสติก |
| Payment Terms: | T / T, Wester N Union |

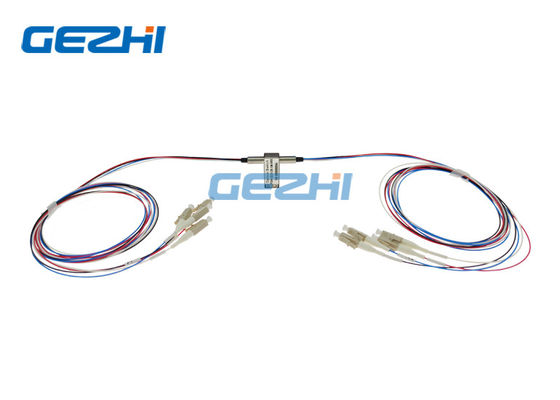

สวิตช์ไฟเบอร์ออปติกเชิงกลประเภทอุตสาหกรรม 4x4
