| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-1x32 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |
สวิตช์ SM ไฟเบอร์ออปติก 1x32
สวิตช์ SM ไฟเบอร์ออปติก 1x32 จาก GEZHI Photonics Co. , Ltd ให้การเลือกช่องสัญญาณระหว่างอินพุตเดี่ยวและเส้นใยเอาต์พุต N
หมายเลขช่องสัญญาณเอาต์พุตเป็นที่ลูกค้าระบุและอาจเป็น 1x8, 1x16, 1x32 หรืออื่น ๆมาพร้อมกับอินเตอร์เฟสแบบขนาน (TTL) และฟังก์ชันการตรวจสอบตัวเองของวงจรไดรฟ์สวิตช์ออปติคัล 1x32 นี้สามารถเป็น OEM ได้ขึ้นอยู่กับเทคโนโลยีไฟเบอร์ออปติกขั้นสูงของเราซึ่งมีความสามารถในการทำซ้ำได้ดีการสูญเสียการแทรกต่ำต้นทุนต่ำและประสิทธิภาพสูงความยาวคลื่นที่ใช้งานได้ตั้งแต่โหมดเดี่ยว 1260 ถึง 1650 นาโนเมตรมัลติโหมด 850 ± 40/1300 ± 40 นาโนเมตรหรือความยาวคลื่นที่กำหนดเอง
|
คุณสมบัติ การสูญเสียต่ำ ความน่าเชื่อถือสูง การออกแบบโมดูลาร์ |
การใช้งาน Ring Network แหล่งกำเนิดแสงหลายแบบ การทดสอบไฟเบอร์ส่วนประกอบออปติก |
สวิตช์ออปติคอลมอเตอร์แบบสเต็ปเปอร์ 1x32 ของ GEZHI เป็นเทคโนโลยีสวิตช์ไฟเบอร์ถึงไฟเบอร์โดยตรงซึ่งทำงานโดยชี้เส้นใยหนึ่งไปยังอีกเส้นหนึ่งสิ่งนี้ทำได้โดยใช้มอเตอร์สเต็ปเปอร์ความละเอียดสูงเพื่อหมุนและชี้เส้นใยทั่วไปไปยังไฟเบอร์เอาต์พุตที่เลือกอย่างแม่นยำ
สวิตช์ SM ไฟเบอร์ออปติก 1x32 ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่าพารามิเตอร์ |
| รุ่น | GZ-FSW-1X32 |
| การสูญเสียการแทรก | ≤0.8เดซิเบล |
| ช่วงความยาวคลื่น | 1260 ~ 1650 นาโนเมตร |
| ทดสอบความยาวคลื่น | 1310/1550 นาโนเมตร |
| ประเภทไฟเบอร์ | เอสเอ็ม 9 / 125um (SMF-28) |
| การสูญเสียกลับ | ≥50เดซิเบล |
| Crosstalk | ≥ 70 เดซิเบล |
| PDL | ≤0.05เดซิเบล |
| WDL | ≤0.25เดซิเบล |
| TDL | ≤0.25เดซิเบล |
| การทำซ้ำ | ≤0.02เดซิเบล |
| อายุการใช้งาน | > 107 |
| เปลี่ยนเวลา | ≤8 ms (ช่องสัญญาณที่อยู่ติดกัน) |
| พลังงานออปติก | ≤500มิลลิวัตต์ |
| ตัวเชื่อมต่อ | เอฟซี / พีซี |
| โหมดควบคุม | TTL |
| แหล่งจ่ายไฟที่ใช้งานได้ | 5V / 500 mA |
| ผลิตภัณฑ์ Sze | 135 x 64 x 46 |
| อุณหภูมิในการทำงาน | -20 ℃ถึง +70 ℃ |
| อุณหภูมิในการทำงาน | -40 ℃ถึง +85 ℃ |
หมายเหตุ: 1. สามารถปรับแต่งได้
มีสวิตช์นี้ทั้งแบบมัลติโหมดและโหมดเดียวมีคุณสมบัติระดับสูง
ประสิทธิภาพที่จำเป็นสำหรับการทดสอบหลายหน่วยใน R&D และในสภาพแวดล้อมการผลิตพวกเขายัง
เหมาะอย่างยิ่งสำหรับการใช้งานในระบบโทรคมนาคมการผลิตและการทดสอบเนื่องจาก
IL ต่ำและทำซ้ำได้ดีเยี่ยมนอกจากตัวเลือกมาตรฐานมากมายแล้วเรายัง
ปรับแต่งสวิตช์เพื่อตอบสนองความต้องการเฉพาะของลูกค้า
สวิตช์ SM ไฟเบอร์ออปติก 1x32 ข้อมูลจำเพาะของพิน
| ขั้วต่อ DB-15 ตัวผู้ | |||
| หมายเลขพิน | I / O | สัญญาณ | คำอธิบาย |
| 2 | อินพุต | D0 |
D0 ~ D5 คือการเลือกช่อง Bit0 ~ Bit5, D0 ต่ำ, D5 สูง |
| 3 | อินพุต | D1 | |
| 4 | อินพุต | D2 | |
| 5 | อินพุต | D3 | |
| 6 | อินพุต | D4 | |
|
11 |
อินพุต |
รีเซ็ต |
TTL, รีเซ็ตระดับต่ำเป็นช่อง 0 ระดับสูงหมายความว่าบิตการเลือกช่องสัญญาณมีผล |
| 7 | ออก | พร้อม | TTL พร้อม (สูง = ไม่พร้อมต่ำ = พร้อม) |
| 8 | ออก | ข้อผิดพลาด | TTL ข้อผิดพลาดหรือความล้มเหลว (สูง = ข้อผิดพลาดต่ำ = ไม่มีข้อผิดพลาด) |
| 1,9 | อำนาจ | GND | พื้น |
| 12 | อำนาจ | VCC1 | 5.0 ± 5% VDC มอเตอร์พาวเวอร์ซัพพลาย (สูงสุด 500mA) |
| 15 | อำนาจ | VCC2 | 5.0 ± 5% VDC แหล่งจ่ายไฟวงจร (สูงสุด 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | ตำแหน่งว่าง |

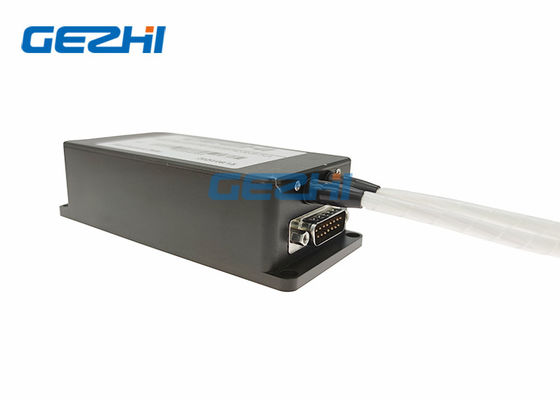

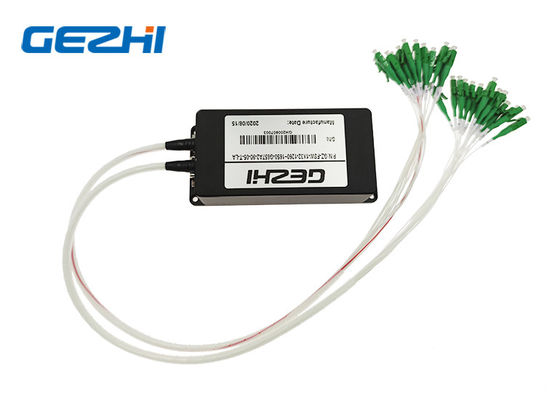

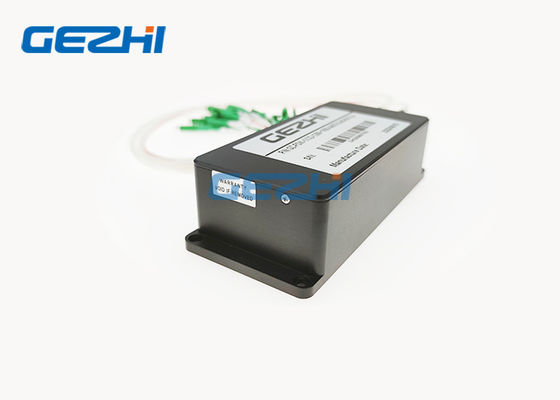

สวิตช์ SM ไฟเบอร์ออปติก 1x32 ภาพ
วิดีโอ
|
