| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | FSW-1x4T |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

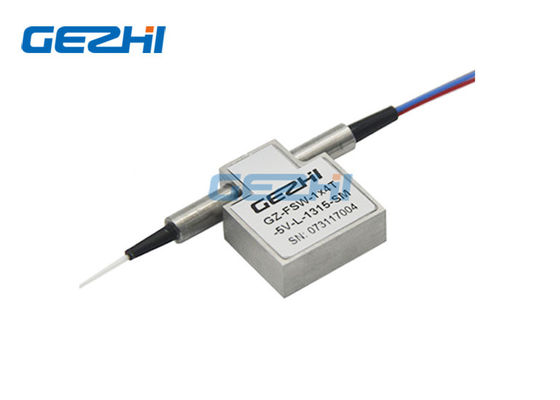

FSW-1x4T Mini Opto-Machanical Optical Switch สองทิศทาง
GEZHI ซีรี่ส์ FSW-1x4T สวิตช์ออปติคัลออพติคอลเลนส์ขนาดเล็กสองทิศทางเชื่อมต่อกับช่องสัญญาณออปติคอลโดยการควบคุมหรือปิดกั้นสัญญาณออปติคัลที่เข้ามาในไฟเบอร์เอาท์พุทนี่คือความสำเร็จโดยใช้สิทธิบัตรที่อยู่ระหว่างการกำหนดค่า opto-mechanical และเปิดใช้งานผ่านสัญญาณควบคุมไฟฟ้าเวอร์ชันการล็อคจะรักษาเส้นทางออปติคัลที่เลือกไว้หลังจากที่สัญญาณไดรฟ์ถูกลบออกในขณะที่เวอร์ชั่นที่ไม่ใช่การล็อคเริ่มต้นเป็นสถานะเปิดหรือปิดเมื่อพลังงานถูกถอดออกFSW-1x4T Mini Opto-Machanical Optical Switch Bi-directional มีเซ็นเซอร์ตำแหน่งไฟฟ้าในตัวการออกแบบขั้นสูงตามวัสดุใหม่ช่วยลดความไวของตำแหน่งชิ้นส่วนที่เคลื่อนไหวได้อย่างมีนัยสำคัญให้ความสูงอย่างไม่เคยปรากฏมาก่อน
|
คุณสมบัติ |
การประยุกต์ใช้งาน |
|
|
สเปค
| 1x4 สวิทช์ประเภท T | หน่วย | ตามแบบฉบับ |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850nm หรือ 1310/1490 / 1550nm |
| การสูญเสียการแทรก 1 | เดซิเบล | <0.8 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | เดซิเบล | <0.2 |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย | เดซิเบล | <0.2 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | SM:> 55 MM:> 40 |
| ครอสทอล์ค | เดซิเบล | SM:> 55 MM:> 40 |
| เวลาเปลี่ยน | นางสาว | ทั่วไป: 4 สูงสุด: 10 |
| การทำซ้ำ | เดซิเบล | <± 0.02 |
| ความทนทาน | รอบ | > 10 ล้าน |
| สลับประเภท | Latching / Non-Latching | |
| การจัดการพลังงานแสง | mW | <500mW |
| แรงดันไฟฟ้าที่ใช้งาน | VDC | 3V หรือ 5V |
| อุณหภูมิในการทำงาน | ℃ | -5 ~ + 70 |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 |
| ประเภทไฟเบอร์ | / | ไฟเบอร์ SM / MM |
| ขนาดของแพ็คเกจ | มิลลิเมตร | 27L x 23W x 8.2H |
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุโดยไม่มีตัวเชื่อมต่อและเพิ่มการสูญเสีย 0.2dB ต่อตัวเชื่อมต่อเพิ่มเติม
|
ชนิด |
สถานะ |
เส้นทางแสง |
ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||||||||||
| รีเลย์ 1 (ขา) | รีเลย์ 2 (ขา) | รีเลย์ 1 (ขา) | รีเลย์ 2 (ขา) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | COM-P1 ดำ | - | - | GND | V + | V + | GND | - | - | ปิด | เปิด | เปิด | ปิด | เปิด | ปิด | clsoe | เปิด | |
|
ล็อคไอเอ็นจี |
B | COM-P2 แดง | V + | GND | - | - | - | - | GND | V + | เปิด | ปิด | ปิด | เปิด | ปิด | เปิด | เปิด | ปิด |
| ค | COM-P3 สีน้ำเงิน | - | - | GND | V + | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด | ปิด | เปิด | เปิด | ปิด | |
| D | COM-P4 สีขาว | V + | GND | - | - | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด | เปิด | ปิด | ปิด | เปิด | |
|
ไม่ยึดสลัก |
COM-P1 ดำ | - | - | - | - | V + | - | - | GND | ปิด | เปิด | เปิด | ปิด | เปิด | ปิด | ปิด | เปิด | |
| B | COM-P2 แดง | V + | - | - | GND | - | - | - | - | เปิด | ปิด | ปิด | เปิด | ปิด | เปิด | เปิด | ปิด | |
| ค | COM-P3 สีน้ำเงิน | - | - | - | - | - | - | - | - | ปิด | เปิด | เปิด | ปิด | ปิด | เปิด | เปิด | ปิด | |
| D | COM-P4 สีขาว | V + | - | - | GND | V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | เปิด | ปิด | ปิด | เปิด | |
ข้อมูลการสั่งซื้อ
GZ-FSW-1x4T-x-XX-XX-XX-XX-X
| X | XX | X | X | XX | XX | X |
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm 760 = 760nm 1742 = 1742nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
25 = 250um 90 = 900um |
05 = 0.5 10 = 1.0m X = อื่น ๆ |
0 = ไม่มี 1 = FC / PC 2 = เอฟซี / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = อื่น ๆ |
เส้นทางแสง
มิติ
วิดีโอ
|
|
