| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x8T สวิตช์ออปติคอล |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

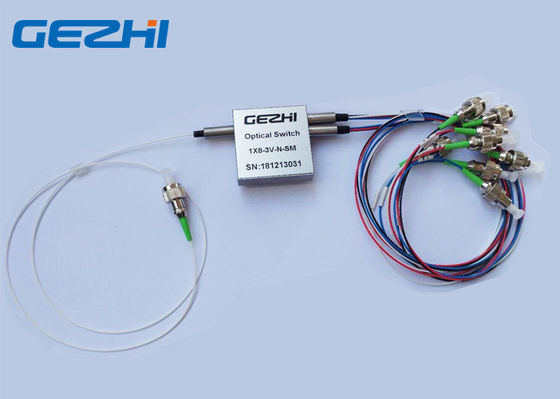

สวิตช์ใยแก้วนำแสงแบบล็อก 1x8 ออปโตสวิตช์เชิงแสงออปติคอลที่มีขนาดเล็ก 1310 และ 1550nm
GEZHI '8x1 ไฟเบอร์ออปติกสวิทช์ (1 × 8 Mechanical Optical Switch) รองรับ 1310 & 1550nmOptical Switch เป็นสวิตช์แบบปริซึม 8x1มันสามารถรองรับอินพุต 8 ออปติคัลไฟเบอร์และ 1 เอาต์พุตเอาท์พุต, สวิตช์ช่องสัญญาณช่วงความยาวคลื่นการทำงานที่กว้างการสูญเสียการแทรกต่ำและอัตราการสลับที่รวดเร็วสามารถใช้การกำหนดค่าแนวโน้มเครือข่ายการตรวจสอบเครือข่ายและการประยุกต์ใช้ในห้องปฏิบัติการ
คุณสมบัติ
สองทิศทางต่ำบิดเบือนแสง
ขนาดจิ๋ว
การสูญเสียการแทรกต่ำการพูดคุยข้ามต่ำ
เวลาเปลี่ยนสั้น
ช่วงความยาวคลื่นการทำงานที่กว้าง
การประยุกต์ใช้งาน
เครือข่ายมหานคร
การตรวจสอบระบบ
การป้องกันและฟื้นฟูเครือข่าย
R & D ในห้องปฏิบัติการ
การใช้เครื่องมือการทดสอบและการวัด
สเปค
| 1 × 8 ออปติคอลสลับ T-type | หน่วย | ตามแบบฉบับ |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1310 และ 1550nm |
| การสูญเสียการแทรก | เดซิเบล | <1.2 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | เดซิเบล | <0.30 |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย | เดซิเบล | <0.1 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | > 55 |
| ครอสทอล์ค | เดซิเบล | > 55 |
| เวลาเปลี่ยน | นางสาว | ทั่วไป: 4 สูงสุด: 10 |
| การทำซ้ำ | เดซิเบล | <± 0.02 |
| ความทนทาน | รอบ | > 10 ล้าน |
| สลับประเภท | Latching / Non-Latching | |
| การจัดการพลังงานแสง | mW | <500mW |
| แรงดันไฟฟ้าที่ใช้งาน | VDC | 3V หรือ 5V |
| อุณหภูมิในการทำงาน | ℃ | 0 ~ + 70 |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 |
| ประเภทไฟเบอร์ | / | ไฟเบอร์ SM / MM |
| ขนาดของแพ็คเกจ | มิลลิเมตร | 35L x 35W x 9H |
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุโดยไม่มีตัวเชื่อมต่อและเพิ่มการสูญเสีย 0.2dB ต่อตัวเชื่อมต่อเพิ่มเติม
Pins
ติดตั้งระบบไฟฟ้า
| ข้อมูลจำเพาะ | แรงดันไฟฟ้า | ปัจจุบัน | ความต้านทาน |
| 5V latching | 4.5 ~ 5.5 V | 22.2 (± 10%) mA | 202.5 (± 10%) Ω |
| 5V ไม่ใช่การล็อค | 4.5 ~ 5.5 V | 31 (± 10%) mA | 145 (± 10%) Ω |
| 3V ล็อค | 2.7 ~ 3.3 V | 33.3 (± 10%) mA | 90 (± 10%) Ω |
| 3V ไม่ล็อค | 2.7 ~ 3.3 V | 46.7 (± 10%) mA | 64.2 (± 10%) Ω |
ข้อมูลการสั่งซื้อ
GZ-FSW-1x8T-x-XX-XX-XX-XX-X
| X | XX | X | X | XX | XX | X |
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
25 = 250um 90 = 900um |
05 = 0.5 10 = 1.0m X = อื่น ๆ |
0 = ไม่มี 1 = FC / PC 2 = เอฟซี / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = อื่น ๆ |
มิติ
วิดีโอ
|
|
| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x8T สวิตช์ออปติคอล |
| MOQ: | 1pc |
| ราคา: | โปร่ง |

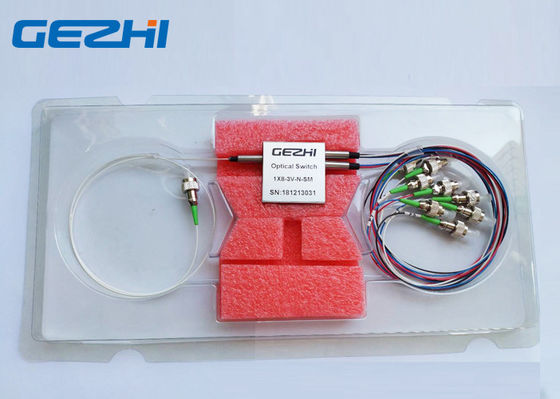

| รายละเอียดการบรรจุ: | 2 ชิ้นในโฟมพร้อมกล่องพลาสติก |
