| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-2x2BA |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |
SM 1310 / 1550nm Non-latching 2x2 ไฟเบอร์ออปติกสวิตช์บายพาสโมดูล
โมดูลสวิตช์บายพาสแบบไฟเบอร์ออปติก GEZHI 2x2 บรรจุในกล่องโลหะที่มีอุณหภูมิในการทำงานสูงมันมาพร้อมกับโหมดเดียว 1310 & 1550nm Non-Latching type SC / APC pigtailed2x2 สวิตช์ไฟเบอร์ออปติกบายพาสเชื่อมต่อช่องสัญญาณออปติคอลโดยเปลี่ยนเส้นทางสัญญาณออปติคัลขาเข้าไปยังไฟเบอร์ออปติกที่เลือกสิ่งนี้สามารถทำได้โดยใช้สิทธิบัตรที่อยู่ระหว่างดำเนินการกำหนดค่ากรรมสิทธิ์ออปโตและเปิดใช้งานผ่านสัญญาณควบคุมไฟฟ้าสวิตช์มีความน่าเชื่อถือสูงเป็นพิเศษและความเร็วในการสลับที่รวดเร็วรวมถึงประสิทธิภาพแบบสองทิศทางสวิตช์สวิตช์ไฟเบอร์ออปติก 2x2 เป็นโซลูชันสวิตช์ที่แท้จริงสำหรับแอปพลิเคชันเครือข่ายออปติคัล
คุณสมบัติ
การประยุกต์ใช้งาน
ชาย
R & D ในห้องปฏิบัติการ
การตรวจสอบระบบ
OADM ที่กำหนดค่าได้
สเปค
|
พารามิเตอร์
|
GZ-FSW-2 × 2B | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| ความคลาดเคลื่อนในการปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ตัวอย่าง: 0.8 สูงสุด: 1.2 | ตัวอย่าง: 0.7 สูงสุด: 1.0 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | MM≥30SM≥50 | |
| crosstalk | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| พาวเวอร์ซัพพลาย | โวลต์ | 3.0 หรือ 5.0 | |
| ตลอดชีวิต | ครั้ง | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| มิติ | มิลลิเมตร | (L) 55.0 × (W) 30.0 × (H) 12.8 การปรับแต่งที่มีอยู่ | |
เส้นทางแสง
| PN | เส้นทางแสง | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | เส้นทางแสง | |||
| GZ-FSW-2 × 2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| Non-ล็อค | P1-P3 | - | - | ปิด | / |
|
ทางอ้อม |
| P1-P4 P2-P3 |
V + | GND | เปิด | / |
|
ปกติ | |
ข้อมูลการสั่งซื้อ
GZ-2 × 2BA-X-XX-XXX-XX-XX
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
1 = 1 เมตร 2 = 1.5 เมตร X = อื่น ๆ |
0 = ไม่มี 1 = FC / PC 2 = เอฟซี / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

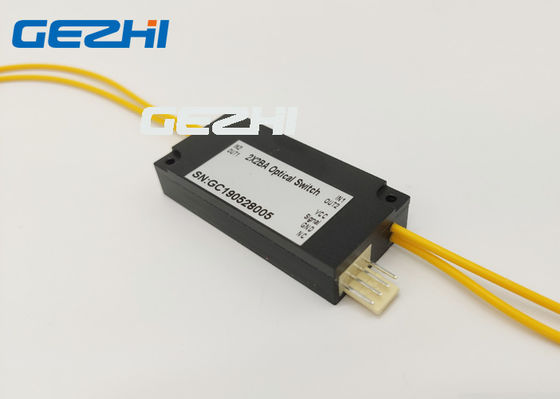

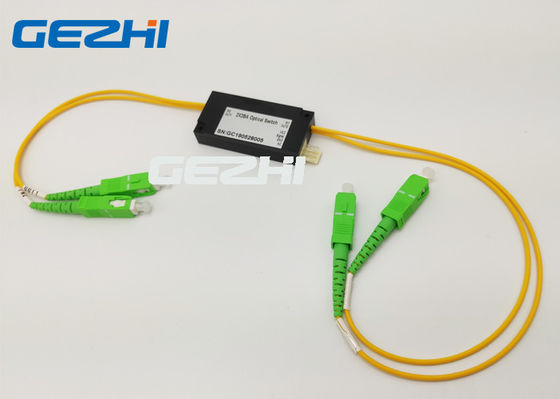

รูปภาพ 2x2 Fiber Optical Bypass Switch Module
