| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | สวิตช์ไฟเบอร์ออปติก 2x2B |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

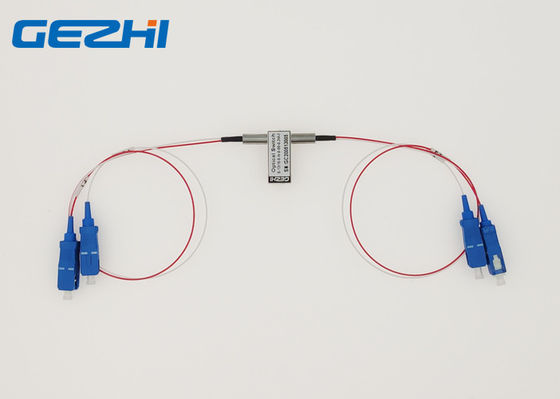

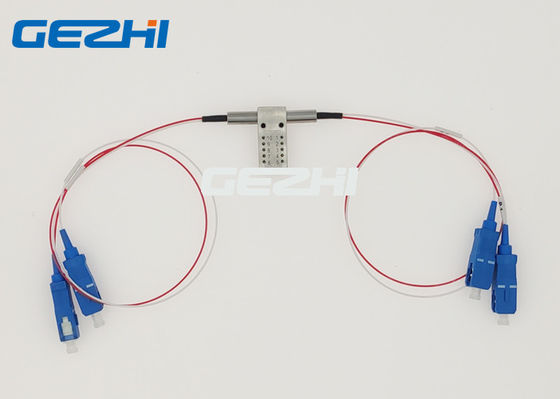

2x2B วิศวกรรมไฟเบอร์ออฟติคอลสวิทช์ 1310nm กับ SM ไฟเบอร์ 1 เมตร SC / UPC
สวิตช์ออปติคัลไฟเบอร์แบบกลไกของ GEZHI 2x2B เชื่อมต่อช่องสัญญาณออปติคอลโดยเปลี่ยนเส้นทางสัญญาณออปติคัลขาเข้าไปยังไฟเบอร์เอาต์พุตที่เลือกมันใช้งานได้กับความยาวคลื่น 1310nm (มี 1260 ~ 1650nm)สิ่งนี้สามารถทำได้โดยใช้สิทธิบัตรที่อยู่ระหว่างดำเนินการกำหนดค่ากรรมสิทธิ์ออปโตและเปิดใช้งานผ่านสัญญาณควบคุมไฟฟ้าไฟเบอร์ออปติกสวิตช์ 2x2B ให้ความน่าเชื่อถือสูงเป็นพิเศษและความเร็วในการเปลี่ยนที่รวดเร็วรวมถึงประสิทธิภาพแบบสองทิศทางไฟเบอร์ออปติกสวิตช์ 2x2B เป็นโซลูชั่นสวิตช์ที่แท้จริงสำหรับการใช้งานเครือข่ายออปติคัล
คุณสมบัติ
ติดตั้ง PCB
ขนาดเล็กที่สุด
การแทรกต่ำ - การสูญเสีย
ความเร็วในการเปลี่ยนที่รวดเร็ว
มีประเภทอุตสาหกรรม
มีให้ใน Single Mode / Multi Mode
การประยุกต์ใช้งาน
การตรวจสอบเครือข่ายออปติคอล
การซ่อมแซมและป้องกันเครือข่ายออปติคอล
Optical เพิ่ม / ลดที่กำหนดได้
การป้องกันอุปกรณ์ส่งกำลัง
วิจัยและพัฒนา
เราเตอร์ความยาวคลื่น
GEZHI 2x2B ใยแก้วนำแสงสลับใช้กันอย่างแพร่หลายในการป้องกัน / ฟื้นฟูออปติคอลเน็ตเวิร์ก, การกำหนดเส้นทางสัญญาณแสง, การเพิ่ม / ลดลง multiplexers, การเชื่อมต่อข้ามแสง (OXC), การตรวจสอบเครือข่ายออปติคอล, อุปกรณ์ทดสอบแสงเป็นต้น
สเปค
| พารามิเตอร์ | GZ-FSW-2 × 2B | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| ความคลาดเคลื่อนในการปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ตัวอย่าง: 0.8 สูงสุด: 1.2 | ตัวอย่าง: 0.6 สูงสุด: 0.8 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | MM≥30SM≥50 | |
| crosstalk | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| พาวเวอร์ซัพพลาย | โวลต์ | 3.0 หรือ 5.0 | |
| ตลอดชีวิต | ครั้ง | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| น้ำหนัก | ก. | 16 | |
| มิติ | มิลลิเมตร | (L) 27.0 × (W) 12.0 × (H) 8.2 การปรับแต่งที่มีอยู่ | |
เส้นทางแสง
| สถานะหนึ่ง | สถานะสอง |
|
|
|
Pins
| พารามิเตอร์ | Pins | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 2 × 2B | เส้นทางแสง | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Non-ล็อค | P1-P3 | - | - | - | - | ปิด | เปิด | เปิด | ปิด |
| P1-P4, P2-P3 | V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
| แหย่ | P1-P3 | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด |
| P1-P4 P2-P3 | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด | |
ข้อมูลการสั่งซื้อ
GZ-2x2B-xxx-xxx-XX-XX
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
1 = 1 เมตร 2 = 1.5 เมตร X = อื่น ๆ |
0 = ไม่มี 1 = FC / PC 2 = เอฟซี / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
วิดีโอ
|
|
