| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x2A Optical Switch |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

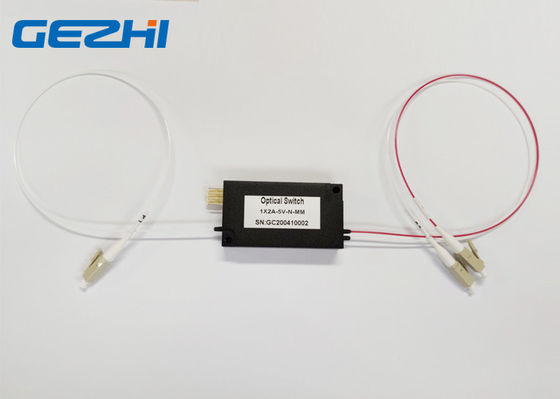

1x2A มัลติโหมด 850nm สลับแสงไม่ล็อค 5V พร้อมกล่องโลหะขนาดเล็ก
GEZHI 1x2A มัลติโหมด 850nm สลับแสงบรรจุในกล่องโลหะขนาดเล็กและควบคุมด้วย 4pinsรายการนี้เป็นแรงดันไฟฟ้าไม่ล็อค 5V พร้อมขั้วต่อ LC / PCข้อกำหนดที่กำหนดเองสามารถใช้ได้
คุณสมบัติ
การสูญเสียการแทรกต่ำ
ความเร็วในการเปลี่ยนที่รวดเร็ว
ขนาดเล็กที่สุด
อุณหภูมิในการทำงานสูง
การประยุกต์ใช้งาน
OADM
ชาย
การตรวจสอบระบบ
การทดสอบส่วนประกอบ
สเปค
|
พารามิเตอร์ |
GZ-FSW-1 × 2A | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ตัวอย่าง: 0.8 สูงสุด: 1.2 | ปกติ: 0.5 สูงสุด: 1.0 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | MM≥30SM≥50 | |
| crosstalk | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
|
พาวเวอร์ซัพพลาย |
V | 3.0 หรือ 5.0 | |
| ตลอดชีวิต | เวลา | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | 0 ~ + 70 หรือ -40 ~ + 85 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| มิติ | มิลลิเมตร | (L) 55 × (W) × 30 (H) 12.8 | |
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุโดยไม่มีตัวเชื่อมต่อและเพิ่มการสูญเสีย 0.2dB ต่อตัวเชื่อมต่อเพิ่มเติม
เส้นทางแสง
| รูปแบบการควบคุม | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | เส้นทางแสง | ||
| ขา 1 | พิน 2 | Pin3- Pin4 | |||
| ล็อค | V + | GND | เปิด | P1-P2 | |
| GND | V + | ปิด | P1-P3 | |
|
| Non-ล็อค | V + | GND | ปิด | P1-P3 | |
| GND | GND | เปิด | P1-P2 | |
|
| ข้อมูลจำเพาะ | แรงดันไฟฟ้า | ปัจจุบัน | ความต้านทาน |
| 5V Latching | 4.5 ~ 5.5 | 36 ~ 44mA | 125Ω |
| 5V ไม่ใช่การล็อค | 4.5 ~ 5.5 | 25 ~ 31mA | 178Ω |
| 3V Latching | 2.7 ~ 3.3 | 54 ~ 66mA | 50Ω |
| 3V ไม่ล็อค | 2.7 ~ 3.3 | 42 ~ 51mA | 65Ω |
ข้อมูลการสั่งซื้อสวิตช์ออปติคัล 1x2A
GZ-FSW-1x2A-xxx-xxx-xxx-xx
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
|
S = SM |
85 = 850nm |
3 = 3V |
L = ล็อค |
5 = 50/125 |
25 = 250um |
1 = 1 เมตร |
00 = ไม่ |
วิดีโอ
|
|
