| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x3 สวิตช์ออปติคอล |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

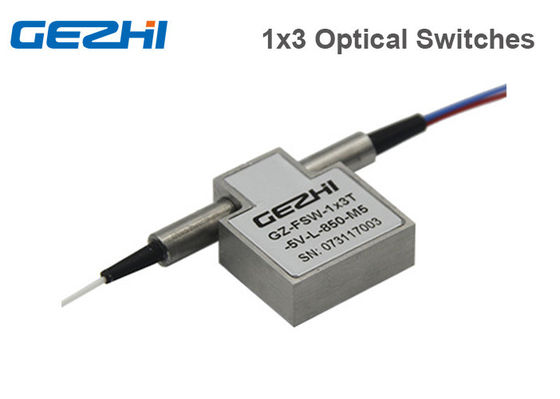

1x3 สวิตช์แสงแบบสองทิศทางไฟเบอร์ 3x1 สวิตช์แสงแบบไม่ล็อค
GEZHI Photonics '1 × 3 T สวิทช์ใยแก้วนำแสงแบบกลไก (1 × 3 สวิทช์ออปติคอล) รองรับความยาวคลื่นทั้งหมดที่ 1260nm ~ 1650nm หรือ 850nm มัลติความยาวคลื่นมันมีการสูญเสียการแทรกต่ำความน่าเชื่อถือสูงเป็นพิเศษ ประสิทธิภาพของทิศทางสวิตช์ไฟเบอร์ออปติกใช้กันอย่างแพร่หลายสำหรับการป้องกันเครือข่ายออปติคอลเครื่องส่งสัญญาณและระบบทดสอบเครือข่ายการป้องกันตัวรับสัญญาณและเครื่องมือวัด
คุณสมบัติ
เวลาเปลี่ยนสั้น
ขนาดเล็กกะทัดรัด
Cross cross talk, การสูญเสียการแทรกต่ำ
สองทิศทางต่ำบิดเบือนแสง
ช่วงความยาวคลื่นการทำงานที่กว้าง
การประยุกต์ใช้งาน
R & D ในห้องปฏิบัติการ
เครือข่ายมหานคร
การตรวจสอบระบบ
การป้องกันและฟื้นฟูเครือข่าย
การทดสอบการใช้เครื่องมือและการวัด
สเปค
| 1 × 3 ประเภท T สวิตซ์ | หน่วย | ตามแบบฉบับ |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 850nm หรือ 1310/1490 / 1550nm |
| การสูญเสียการแทรก | เดซิเบล | <0.8 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | เดซิเบล | <0.2 |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย | เดซิเบล | <0.2 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | SM:> 55 MM:> 40 |
| ครอสทอล์ค | เดซิเบล | SM:> 55 MM:> 40 |
| เวลาเปลี่ยน | นางสาว | ทั่วไป: 4 สูงสุด: 10 |
| การทำซ้ำ | เดซิเบล | <± 0.02 |
| ความทนทาน | รอบ | > 10 ล้าน |
| สลับประเภท | Latching / Non-Latching | |
| การจัดการพลังงานแสง | mW | <500mW |
| แรงดันไฟฟ้าที่ใช้งาน | VDC | 3V หรือ 5V |
| อุณหภูมิในการทำงาน | ℃ | -5 ~ + 70 |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 |
| ประเภทไฟเบอร์ | / | ไฟเบอร์ SM / MM |
| ขนาดของแพ็คเกจ | มิลลิเมตร | 27L x 23W x 8.2H |
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุโดยไม่มีตัวเชื่อมต่อและเพิ่มการสูญเสีย 0.2dB ต่อตัวเชื่อมต่อเพิ่มเติม
ติดตั้งระบบไฟฟ้า
| ข้อมูลจำเพาะ | แรงดันไฟฟ้า | ปัจจุบัน | ความต้านทาน |
| 5V latching | 4.5 ~ 5.5 V | 22.2 (± 10%) mA | 202.5 (± 10%) Ω |
| 5V ไม่ใช่การล็อค | 4.5 ~ 5.5 V | 31 (± 10%) mA | 145 (± 10%) Ω |
| 3V ล็อค | 2.7 ~ 3.3 V | 33.3 (± 10%) mA | 90 (± 10%) Ω |
| 3V ไม่ล็อค | 2.7 ~ 3.3 V | 46.7 (± 10%) mA | 64.2 (± 10%) Ω |
Pins
เส้นทางแสง
ขนาด
ข้อมูลการสั่งซื้อ
| X | XX | X | X | X | XX | X | XX |
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
1 = 1 เมตร 2 = 1.5 เมตร X = อื่น ๆ |
0 = ไม่มี 1 = FC / PC 2 = เอฟซี / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = อื่น ๆ |
วิดีโอ
|
|
