| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 2x2 เพิ่มสวิทช์ลดลงแสง |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
สวิตช์บายพาสแบบไฟเบอร์ออปติกขนาดเล็ก 2x2 สำหรับเพิ่มหรือลดลงในระบบออปติคัล
สวิทช์บายพาสไฟเบอร์ออปติก GEZHI mini 2x2 พร้อมสาย 2 มม. เพื่อหลีกเลี่ยงการแตกหักของเส้นใยมันมี 10 พินซึ่งสามารถเขียนได้ที่บอร์ด PCB
สวิตช์บายพาสแบบออพติคอล 2x2 ถูกตั้งค่าอย่างรวดเร็วเป็นโหมดบายพาสเพื่อแยกเครือข่ายหลักออกจากอุปกรณ์เครือข่ายท้องถิ่นGEZHI จัดหาสวิตช์แสงชนิดต่าง ๆ เช่น 1x1, 1x2, 2x2, 1x3, 1x4, คู่ 1x2, 2x2, 2x4, หลายช่องทาง, 1x8, 1x16, 1x32, อุปกรณ์สวิตช์แสงหรือสวิตช์แสงแบบกำหนดเอง
คุณสมบัติ
ต้นทุนต่ำที่ไม่ตรงกัน
การสูญเสียการแทรกต่ำ
มีเสถียรภาพสูงและเชื่อถือได้
การแยกช่องทางสูง
ล็อคหรือไม่ล็อค
Epoxy เส้นทางแสงฟรี
การประยุกต์ใช้งาน
การประพันธ์ดนตรี
การกำหนดเส้นทางสัญญาณด้วยแสง
ระบบทดสอบเครือข่าย
Optical เพิ่ม / ลดที่กำหนดได้
การป้องกันเครื่องส่งและรับสัญญาณ
การป้องกัน / ฟื้นฟูออพติคัล Netrwork

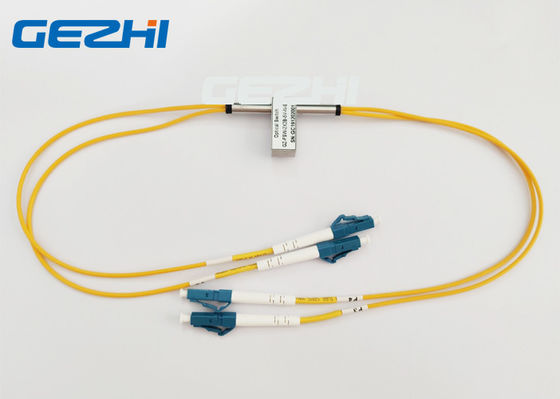

รูปภาพของ 2x2 Fiber Optic Bypass Switch
สเปค
| พารามิเตอร์ | GZ-FSW-2 × 2B | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| ความคลาดเคลื่อนในการปฏิบัติการ | นาโนเมตร | 850/1300 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ตัวอย่าง: 0.8 สูงสุด: 1.2 | ตัวอย่าง: 0.6 สูงสุด: 0.8 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | MM≥30SM≥50 | |
| crosstalk | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| พาวเวอร์ซัพพลาย | โวลต์ | 3.0 หรือ 5.0 | |
| ตลอดชีวิต | ครั้ง | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| น้ำหนัก | ก. | 16 | |
| มิติ | มิลลิเมตร | (L) 27.0 × (W) 12.0 × (H) 8.2 การปรับแต่งที่มีอยู่ | |
Pins
| พารามิเตอร์ | Pins | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 2 × 2B | เส้นทางแสง | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Non-ล็อค | P1-P3 | - | - | - | - | ปิด | เปิด | เปิด | ปิด |
| P1-P4, P2-P3 | V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
| แหย่ | P1-P3 | - | - | GND | V + | ปิด | เปิด | เปิด | ปิด |
| P1-P4 P2-P3 | V + | GND | - | - | เปิด | ปิด | ปิด | เปิด | |
เส้นทางแสง
| สถานะหนึ่ง | สถานะสอง |
|
|
|
ข้อมูลการสั่งซื้อ
GZ-2 × 2B
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
1 = 1 เมตร 2 = 1.5 เมตร X = อื่น ๆ |
0 = ไม่มี 1 = FC / PC 2 = เอฟซี / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
วิดีโอ
|
|
