โมดูลป้องกันสายแสง 1260 ~ 1650nm สาย RS-232
ภาพรวม

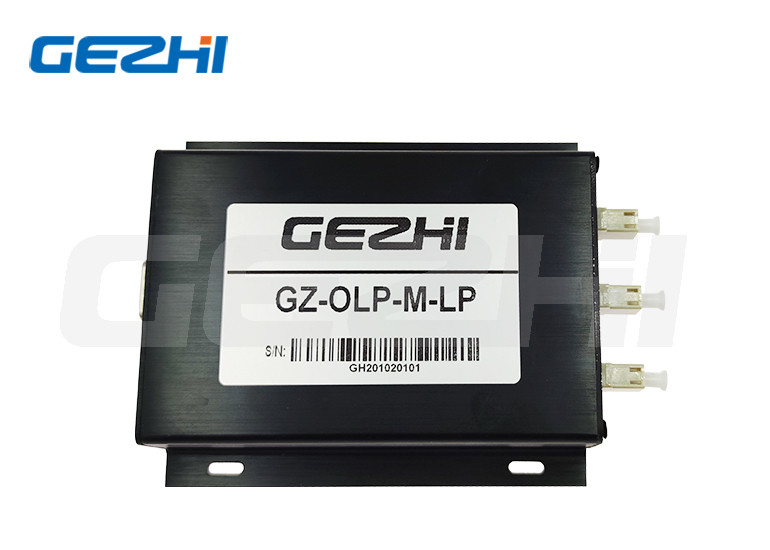

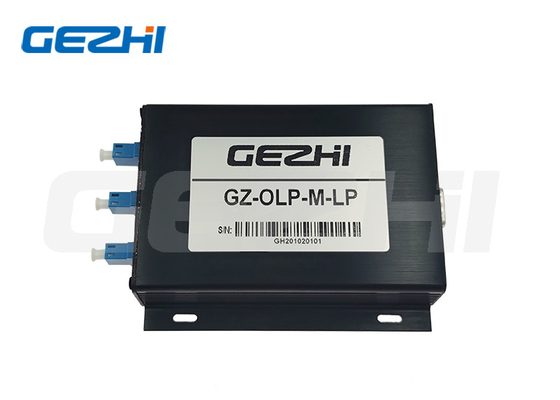

โมดูลป้องกันไฟเบอร์ออฟติก GZ-OLP-M-LP เป็นโมดูลเปลี่ยนเส้นทางแสงอัตโนมัติด้วยความผิดพลาดไฟเบอร์ออฟติกหลักและรอคอย โมดูลติดตามไฟเบอร์หลักและรอคอยในเวลาเดียวกันเมื่อสัญญาณพลังงานไฟฟ้าไฟฟ้าสายไฟฟ้าหลักต่ํากว่าค่าที่กําหนดไว้ และสัญญาณไฟฟ้าไฟฟ้าสายไฟฟ้ารอเป็นปกติ, โมดูลเปลี่ยนเส้นทางออทคติกไปยังไฟเบอร์ออทคติกรอคอยโดยอัตโนมัติ เมื่อสัญญาณพลังงานสําหรับไฟเบอร์ออทคติกรอคอยต่ํากว่าค่าที่กําหนดไว้ และสัญญาณไฟเบอร์ออทคติกหลักปกติโมดูลเปลี่ยนเส้นทางทางออทติกไปยังไฟเบอร์ออทติกหลักโดยอัตโนมัติ;โมดูลรองรับ RS - 232 การสื่อสารสายพานลําดับ, สามารถตั้งค่าโดยข้อตกลงหรือคําถามข้อมูลโมดูล
สารเหล็ก
•การสูญเสียการใส่ช่องทางต่ําและความมั่นคงสูง
•การติดตามในเวลาจริงของขนาดพลังงานไฟเบอร์ออปติกหลักและไฟเบอร์ออปติกรอคอย
•สวิตช์สายไฟเบอร์ออฟติกหลัก / เซ็นทรัล
•รองรับ RS-232 การสื่อสารสายพานลําดับ
ภาพแผนภูมิ
รายละเอียด
|
ปริมาตร
|
ค่าปารามิเตอร์
|
|
รุ่น
|
GZ-OLP-M-LP
|
|
การสูญเสียการใส่
|
≤ 1.5 dB
|
|
ระยะความยาวคลื่น
|
1260 ~ 1650nm
|
|
ค่าสลับพลังงานทางแสง
|
-10dBm,-15dBm,-20dBm,-25dBm,-30dBm,-35dBm
(1550nm)
|
|
ความถูกต้อง
|
± 5%
|
|
ระยะชีวิต
|
≥ 107
|
|
ประเภทเส้นใย
|
9/125 อืม
|
|
เครื่องเชื่อม
|
LCPC
|
|
ระบบควบคุม
|
RS-232
|
|
สถานที่ปิดพลังงาน
|
การล็อก
|
|
พลังงานทํางาน
|
DC:5V/500mA
|
|
อุณหภูมิการทํางาน
|
0 ~ +50°C
|
|
อุณหภูมิในการเก็บ
|
- 10°C~ +70°C
|
|
ขนาดสินค้า
|
(L) 104.0×(W) 120×(H) 28±0.2mm
|
รายละเอียดของแผ่น

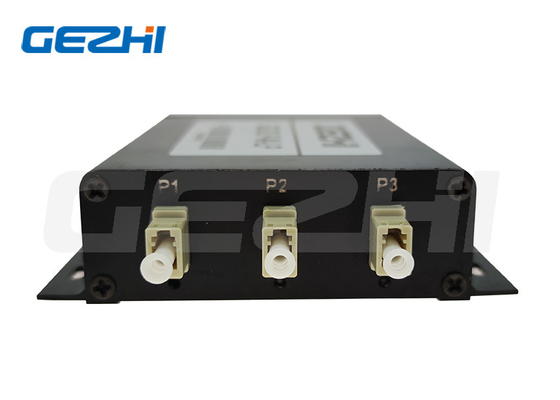

เครื่องเชื่อม 1: เครื่องเชื่อมไฟเบอร์ออฟติก (พอร์ตทั่วไป)
เครื่องเชื่อม 2: สายไฟฟ้า
เครื่องเชื่อม 3: เครื่องเชื่อมไฟเบอร์ออฟติก (ไฟเบอร์รอคอย)
ไฟชี้วัด 1: เมื่อไฟชี้วัดเป็นสีเขียว โมดูลทํางานเป็นเส้นใยออฟติกหลัก; เมื่อเป็นสีแดง โมดูลทํางานเป็นเส้นใยออฟติกสํารอง
ไฟชี้วัด 2: เมื่อไฟชี้วัดเป็นสีเขียว สัญญาณไฟเบอร์หลักเป็นปกติ; เมื่อเป็นสีแดง สัญญาณไฟเบอร์หลักผิดปกติ
ไฟชี้วัด 3: เมื่อไฟชี้วัดเป็นสีเขียว สัญญาณไฟเบอร์รอคอยเป็นปกติ; เมื่อเป็นสีแดง สัญญาณไฟเบอร์รอคอยผิดปกติ

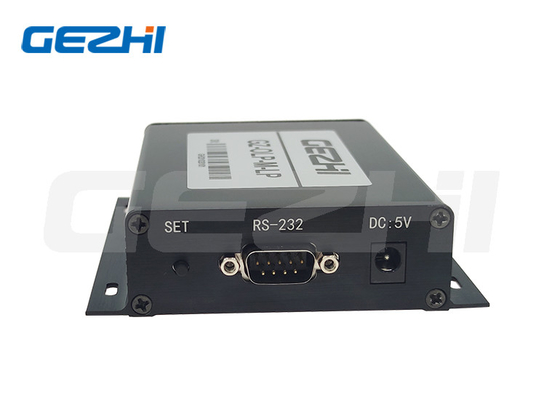

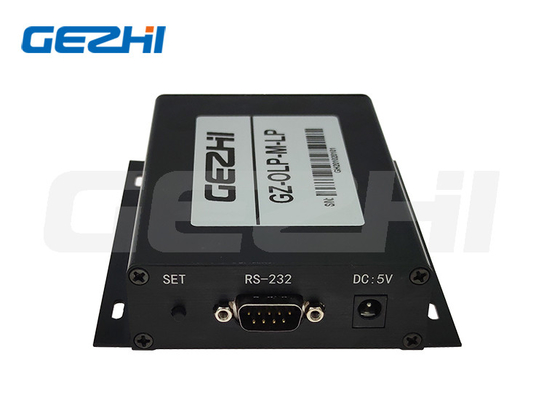

SET: กุญแจใช้ในการเปลี่ยนระหว่างไฟเบอร์หลักและไฟเบอร์รอคอย
RS-232: อินเตอร์เฟซการสื่อสารลําดับ
พลังงาน: พลังงานอินเตอร์เฟซ ((5V/500mA)
การตั้งค่าโดยกําหนด
•RS-232:อัตราการใช้ Baud:9600; bit ข้อมูล:8 bit; stop bit: 1 bit; parity bit:NONE; • Optical Power Switching Value: -35dBm
SET:อนุญาตการตั้งค่า
การนิยามปิน RS-232
|
ปิน
|
ชื่อ | อธิบาย |
| 1 |
NC
|
NC
|
| 2 |
RXD
|
ทอร์มิเนลรับ
|
| 3 |
TXD
|
จุดส่ง
|
| 4 |
NC
|
NC
|
| 5 |
GND
|
GND
|
| 6 | NC | NC |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
วิดีโอ
|
|
