| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-MxN-MOS100x |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำการ |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

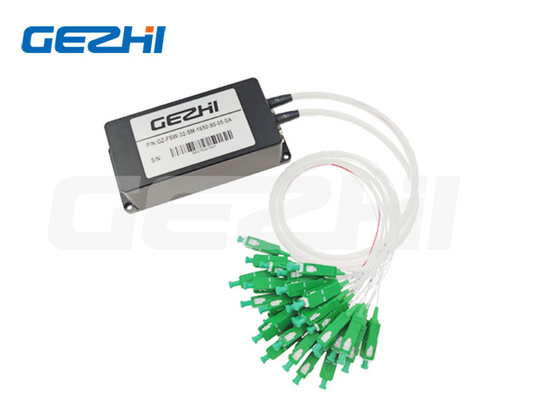

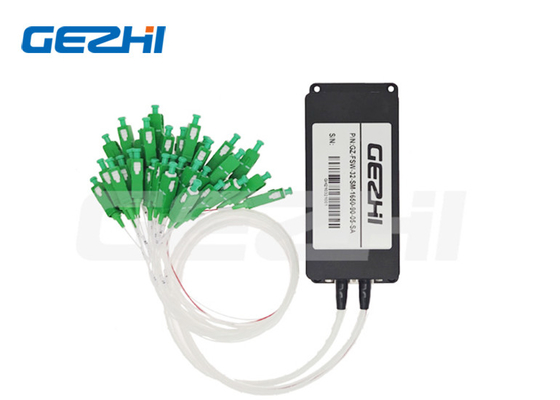

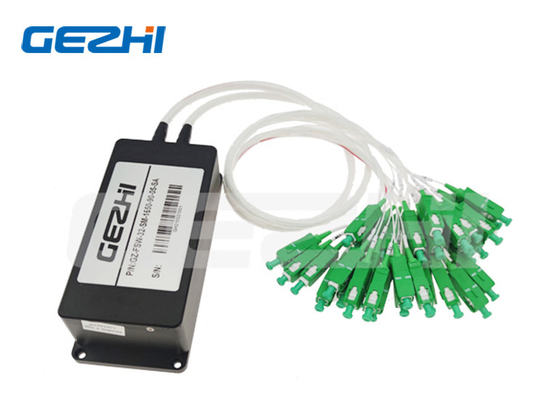

ภาพรวมผลิตภัณฑ์ของ MxN Matrix Optical Switch
2x16 3x16 4x4 4x16 8x8 เมทริกซ์สวิตช์ออปติคัลสำหรับการตรวจสอบระบบ
เมทริกซ์ออปติคัลสวิตช์
สวิตช์ไฟเบอร์ออปติคัล Matrix MXN ช่วยให้สามารถเชื่อมต่อพร้อมกันระหว่างอินพุต M และไฟเบอร์เอาต์พุต N ในการกำหนดค่าการเชื่อมต่อข้ามแบบไม่มีการปิดกั้นทั้งหมดGEZHI MxN Optical Matrix Switches มีประโยชน์ในการเพิ่มความซ้ำซ้อนให้กับเครือข่ายออปติก หรือสำหรับการแบ่งปันทรัพยากรในแอปพลิเคชันทดสอบและการวัดเมทริกซ์ไฟเบอร์ออปติกสวิตช์นี้มีจำหน่ายในขนาด MxN ใดก็ได้จนถึง 128x128
Matrix Fiber Optical Switch นี้พัฒนาโดย GEZHI Photonics Co.,Ltd.สวิตช์ไฟเบอร์ออปติก Matrix พร้อมสวิตช์ไฟเบอร์ออปติกความเร็วสูงและประสิทธิภาพสูงช่วยให้ไฟเบอร์อินพุต M จำนวนเท่าใดก็ได้เชื่อมต่อกับไฟเบอร์เอาต์พุต N จำนวนเท่าใดก็ได้ในลักษณะที่ไม่มีการปิดกั้นทั้งหมดมีช่องปรับแต่ง MxN เป็น 2x16 , 3x16 , 4x4 , 4x16 , 8x8 , 16x16 , 18x18 , 32x32 ทุกขนาดจนถึง 128x128 channel matrix สวิตช์ไฟเบอร์ออปติก
คุณสมบัติและการใช้งานของ MxN Matrix Optical Switch
|
คุณสมบัติ
|
แอพพลิเคชั่น
|
ข้อมูลจำเพาะของ MxN Matrix Optical Switch
| พารามิเตอร์ | หน่วย | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| ช่วงความยาวคลื่น | นาโนเมตร | 1260~1650 | |||||||||
| การทดสอบความยาวคลื่น | นาโนเมตร | 1310/1550 | |||||||||
| การสูญเสียการแทรก | เดซิเบล | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| ส่งคืนการสูญเสีย | เดซิเบล | SM ≥ 50 | |||||||||
| ครอสทอล์ค | เดซิเบล | ≤-70 | |||||||||
| พีดีแอล | เดซิเบล | ≤0.05 | |||||||||
| ดับเบิลยูดีแอล | เดซิเบล | ≤0.25 | |||||||||
| ทีดีแอล | เดซิเบล | ≤0.25 | |||||||||
| การทำซ้ำ | เดซิเบล | ≤0.02 | |||||||||
| อายุการใช้งาน | ครั้ง | >107 | |||||||||
| เวลาเปลี่ยน | นางสาว | ≤8 (ช่องที่อยู่ติดกัน) | |||||||||
| พลังงานแสง | เมกะวัตต์ | ≤500 | |||||||||
| โหมดควบคุม | / | TTL หรือกำหนดเอง | |||||||||
| อุณหภูมิในการทำงาน | ℃ | -10~+55 | |||||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |||||||||
| ประเภทโมดูล ขนาด | มม |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300x300x120 |
173x 71x20 |
300x 300x80 |
300x300x120 |
การวาดสวิตช์ออปติคัลเมทริกซ์ 2x32
| อสส | โหมด | ความยาวคลื่น | บรรจุุภัณฑ์ | ประเภทไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32x32 S=ความจำเพาะ |
ส=เอสเอ็ม ม=มม |
85=850นาโนเมตร 13=1310นาโนเมตร 15=1550นาโนเมตร 85/13=850/1300 13/15=1310/1550นาโนเมตร S=ระบุ |
M=โมดูล S=ระบุ |
M5=50/125 M6=62.5/125 09=9/125 S=ระบุ |
05=0.5เมตร 10=1.0เมตร |
FP=เอฟซี/ยูพีซี FA=เอฟซี/เอพีซี SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=ระบุ |
|
|
