| ชื่อแบรนด์: | GEZHI or OEM |

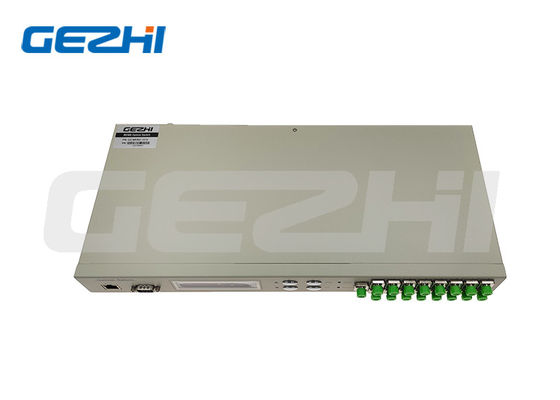

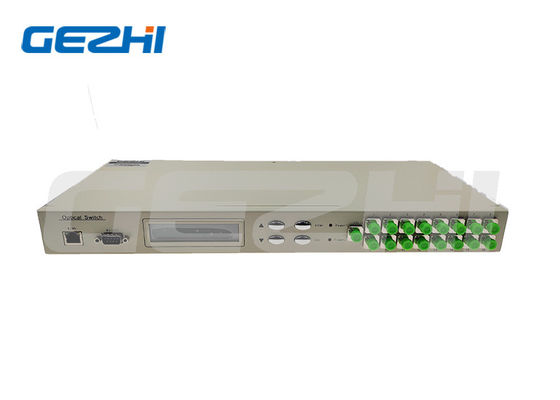

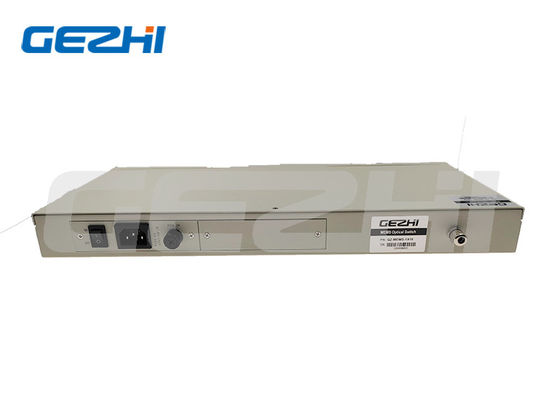

| เลขรุ่น: | 1x16 MEMS ออปติคัลสวิตช์แบบติดตั้งบนแร็ค |
| MOQ: | 1 ชิ้น |
| ราคา: | US$369-US$2056 |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
สวิตช์ออปติก MEMS ของ GEZHI ใช้เทคโนโลยี MEMS ซิลิคอนที่บูรณาการ มีให้เลือกในรูปแบบหลายช่องจาก 1x4 ถึง 1x256 และรูปแบบเมทริกซ์ MxN รวมถึง 8x8, 16x16, 16x64และช่อง 64x64แพคเกจสวิทช์รวมตัวขับเคลื่อนที่เข้ากันได้กับ CMOS / TTL และมีการทํางานสองทิศสําหรับการใช้ในทิศทาง 1xN หรือ Nx1
สวิตช์ออปติก MEMS 1xN เหล่านี้ ให้ผลงานออปติกที่ดีและความน่าเชื่อถือสูงตลอดอายุการใช้งานที่ยืดหยุ่น พิสูจน์ได้ในการใช้งานที่ต้องการในด้านโทรคมนาคม, ท้องอากาศ,และอุตสาหกรรมอื่น ๆ.
| ปริมาตร | หน่วย | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
|---|---|---|---|---|---|---|---|---|---|
| ระยะความยาวคลื่น | nm | 850/1310 สําหรับ MM หรือ 1260 ~ 1650 สําหรับ SM หรือตามความต้องการ | |||||||
| การทดสอบความยาวคลื่น | nm | 850/1310, 1310/1550 หรือตามความต้องการ | |||||||
| การสูญเสียการใส่ (สูงสุด) | dB | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.7 | ≤ 1.7 | ≤ 20 | ≤ 22 | ≤ 24 |
| ผลกําไรเสีย | dB | MM ≥ 30, SM ≥ 45 | |||||||
| การสื่อสาร | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤0.10 | |||||||
| WDL | dB | ≤0.30 | |||||||
| TDL | dB | ≤0.30 | |||||||
| ความซ้ํา | dB | ≤0.02 | |||||||
| เวลาเปลี่ยน | ms | ≤8 (ช่องทางติดเคียง) | |||||||
| พลังแสง | mW | ≤ 500 | |||||||
| ประเภทเส้นใย | อืม | 9/125 | |||||||
| เครื่องเชื่อม | / | FC, SC, LC, ST, SMA หรือตามความต้องการ | |||||||
| การติดตามท่าเรือ | / | RJ45 & RS232 หรือที่กําหนดเอง | |||||||
| พลังงานทํางาน | V | AC:220V (50/60Hz) หรือ DC:36V ~ 72V | |||||||
| อุณหภูมิการทํางาน | °C | -10 ~ +60 | |||||||
| อุณหภูมิในการเก็บ | °C | -40~+85 | |||||||
| ขนาดการติดตั้ง Rack | mm | 1U L483XW230XH44.5 (สูงสุด 32 ช่อง) สามารถปรับแต่งได้ 2U L483XW230XH89 (สูงสุด 128 ช่อง) สามารถปรับแต่งได้ 3U L483XW230XH133.5 (สูงสุด 256 ช่อง) สามารถปรับแต่งได้ |
|||||||
รูปแบบการสั่งซื้อ: MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | รูปแบบ | ความยาวคลื่น | แพ็คเกจ | ประเภทเส้นใย | พลังงาน | เครื่องเชื่อม |
|---|---|---|---|---|---|---|
| 1x4 1x8 1x16 1x32 1x64 1x128 |
S=ระบุ S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550nm S=ระบุ |
1U = 1U Rackmount 2U = 2U Rackmount 3U = 3U Rackmount 4U = 4U Rackmount S=ระบุ |
M5 = 50/125 M6 = 62.5/125 S9=9/125 S=ระบุ |
AC = ตัวเดียว 85 ~ 265V DC = เดี่ยว 36 ~ 72V AA=สอง 85 ~ 265V DD=สอง 36 ~ 72V AD=AC85 ~ 265V + DC36 ~ 75V |
00=ไม่มี FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=ระบุ |
|
|
