| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | เมมส์-D- |
| MOQ: | 1 ชิ้น |
| ราคา: | US$188-US$688 |
| เวลาจัดส่ง: | 2-3 สัปดาห์ |

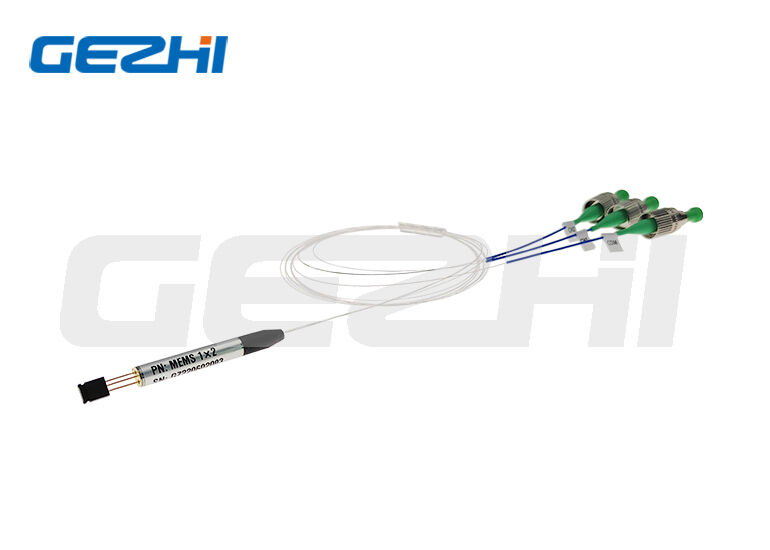

Gezhi Photonics 1×N MEMS Optical Switch เป็นองค์ประกอบการสลับไฟเบอร์ MEMS แบบเล็กที่ออกแบบมาสําหรับการสื่อสารไฟเบอร์, เครือข่าย PON, เครื่องมือทางออปติก และระบบการติดตามเครือข่าย.สวิตช์ออปติก MEMS ที่ไม่ล็อคนี้ให้โหมดเดียว (สูงสุด 1 × 64 ช่องทาง) และโหมดหลาย (สูงสุด 1 × 16 ช่องทาง) สองชุด, มีตัวเรือนกระบอกที่คอมแพคต์มาก ความเร็วในการเปลี่ยนที่เร็ว ความสูญเสียการใส่ที่ต่ําผลงานการสูญเสียที่ขึ้นอยู่กับความยาวคลื่น / ความร้อน / การขั้วโลกที่ดีเยี่ยม และอายุการใช้งานยาวนานมากถึง 10 พันล้านครั้ง.
| 1โครงสร้างกระบอกที่คอมแพคต์มาก | ขนาดสองรายละเอียด: Φ5.5×42mm (N≤7 ช่องทาง), Φ6.0×47mm (8≤N≤64 ช่องทาง), ขนาดเล็กสําหรับโมดูลออปติกคอมแพคต์ |
| 2.เวลาเปลี่ยนที่รวดเร็วมาก | เวลาเปลี่ยน ≤8ms, การเปลี่ยนเส้นทางทางออนไลน์ทันทีเพื่อการป้องกันเครือข่ายในเวลาจริง |
| 3ความสูญเสียการใส่ที่ต่ํา | การออกแบบการสูญเสียระดับสําหรับการนับช่องทางที่แตกต่างกัน โหมดเดียว 1 × 2 เพียง ≤ 0.8dB การสูญเสียการใส่ |
| 4อัตราการสอดคล้องทางแสงที่สูงกว่า | WDL≤0.3dB, TDL≤0.3dB, PDL≤0.1dB, ความซ้ําได้ ≤±0.05dB, การส่งสัญญาณคงที่ |
| 5การแยกตัวสูงและการสูญเสียการคืน | การสูญเสียการกลับ ≥50dB (โหมดเดียว) ความสับสนสับสน ≥45~50dB ป้องกันการขัดแย้งสับสนสับสนสัญญาณออปติกได้อย่างมีประสิทธิภาพ |
| 6อายุการใช้งานยาวนาน | ความทนทาน ≥10 พันล้านรอบการเปลี่ยน, การทํางานที่ยาวนานที่มั่นคง |
| 7การปรับตัวต่อสภาพแวดล้อมการทํางานที่กว้าง | อุณหภูมิการทํางาน: -20°C ~ +85°C อุณหภูมิการเก็บรักษา: -40°C ~ +85°C ความชื้น 5% ~ 95% RH |
| 8.โหมดสวิตชิ่งที่ไม่ติดล็อค ความดันควบคุม ≤60V พลังงานออฟติกสูงสุด 500mW | |
ใช้ได้อย่างเต็มที่ในอุตสาหกรรมการสื่อสารและการทดสอบออปติกส์ สถานการณ์หลัก:
| ปริมาตร | หน่วย | รายการเทคนิค |
|---|---|---|
| ความยาวคลื่นการทํางาน | - | O แบนด์ (1290~1330nm), L+ แบนด์ (1625~1650nm) |
| การสูญเสียการใส่ | dB | 1×2 ≤0.8;3≤N≤8 ≤1.0;17≤N≤32 ≤1.5;33≤N≤64 ≤1.7 |
| WDL | dB | ≤0.3 |
| TDL | dB | ≤0.3 |
| PDL | dB | ≤0.1 |
| ผลกําไรเสีย | dB | ≥ 50 |
| การสื่อสาร | dB | 2≤N≤32 ≥50;33≤N≤64 ≥45 |
| ความซ้ํา | dB | ≤ ± 005 |
| เวลาเปลี่ยน | ms | ≤ 8 |
| ความทนทานทางกล | ครั้ง | ≥10000,000,000 |
| โลเตจการควบคุม | V | ≤ 60 |
| โหมดเปลี่ยน | - | ไม่ติดล็อค |
| พลังแสงสูงสุด | mW | ≤ 500 |
| อุณหภูมิการทํางาน | °C | -20 ~ +85 |
| อุณหภูมิในการเก็บ | °C | -40 ~ +85 |
| ความชื้นในการทํางาน | % RH | 5 ~ 95 |
| ขนาด | mm | N≤7: Φ5.5×42;8≤N≤64: Φ6.0×47 |
| ปริมาตร | หน่วย | รายการเทคนิค |
|---|---|---|
| ความยาวคลื่นการทํางาน | nm | 850±30, 1310±30 |
| การสูญเสียการใส่ | dB | N≤12 ≤1.0;13≤N≤16 ≤1.2 |
| WDL | dB | ≤0.3 |
| TDL | dB | ≤0.4 |
| PDL | dB | ≤0.2 |
| ผลกําไรเสีย | dB | ≥ 30 |
| ความซ้ํา | dB | ≤ ± 005 |
| เวลาเปลี่ยน | ms | ≤ 8 |
| ความทนทานทางกล | ครั้ง | ≥10000,000,000 |
| โลเตจการควบคุม | V | ≤ 60 |
| โหมดเปลี่ยน | - | ไม่ติดล็อค |
| พลังแสงสูงสุด | mW | ≤ 500 |
| อุณหภูมิการทํางาน | °C | -20 ~ +85 |
| อุณหภูมิในการเก็บ | °C | -40 ~ +85 |
| ความชื้นในการทํางาน | % RH | 5 ~ 95 |
| ขนาด | mm | N≤7: Φ5.5×42;8≤N≤16: Φ6.0×47 |
รูปแบบรหัสแบบ: MEMS-D-[ช่อง]-[ความยาวคลื่น]-[ชนิดเส้นใย]-[กว้างเส้นใย]-[ความยาวเส้นใย]-[ตัวเชื่อม]
| รหัสช่อง: | 02=1×2, 04=1×4, 08=1×8, 16=1×16 |
| รหัสความยาวคลื่น: |
85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm, 13/15=Dual 1310/1550nm |
| ประเภทเส้นใย: | 5=50/125μm, 6=62.5/125μm, 9=9/125μm, X=เส้นใยตามสั่ง |
| กว้างเส้นใย: | 25=250μm การเคลือบ X=ตามสั่ง |
| ความยาวของเส้นใย: | 05=0.5m, 10=1.0m, X=ความยาวตามสั่ง |
| เครื่องเชื่อม | 00=ไม่มี, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC |
ตัวอย่าง: MEMS-D-16-15-9-25-10-LA → 1 × 16 โหมดเดียว 1550nm, ไฟเบอร์ 9/125, การเคลือบ 250μm, ไฟเบอร์ 1m, เครื่องเชื่อม LC / APC
ตอบ: สวิตช์ไฟเบอร์ MEMS 1 × N ของเราใช้เป็นหลักในการเข้าถึงเครือข่าย PON การป้องกันสายไฟเบอร์ เครื่องมือทดสอบทางออปติก และการติดตามเครือข่ายไฟเบอร์เพื่อให้เกิดการเปลี่ยนทางอัตโนมัติของสัญญาณออทติกส์หลายช่องทาง.
A: เวอร์ชั่นโหมดเดียวรองรับช่องสูงสุด 1 × 64 ช่อง; เวอร์ชั่นหลายโหมดสูงสุด 1 × 16 ช่อง.
ตอบ: ทุกซีรีส์ MEMS-D ของเราใช้โหมดสลับที่ไม่ปิด, ความดันควบคุม ≤60V
A: ความทนทานทางกลถึง ≥ 10 พันล้านรอบการสลับ ใช้งานได้นานสําหรับการใช้งานต่อเนื่องในอุตสาหกรรม
ตอบ: รองรับเครื่องเชื่อม FC, SC, LC PC/APC, ไฟเบอร์เปล่าโดยไม่มีเครื่องเชื่อมยังเป็นตัวเลือก
ผู้ผลิต: Gezhi Photonics Co.,Ltd
ผู้จําหน่ายมืออาชีพของสวิตช์ออปติก MEMS, คัพเลอร์ไฟเบอร์, ส่วนประกอบออปติก passive สําหรับอุตสาหกรรมการสื่อสารไฟเบอร์ระดับโลก. คุณสมบัติที่กําหนดเอง, บริการ OEM & ODM มีให้บริการ. เว็บไซต์อย่างเป็นทางการ:www.gezhiphotonics.com
|
