| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | PM CWDM |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

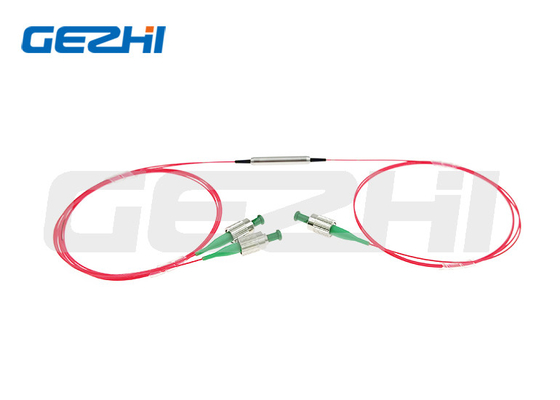

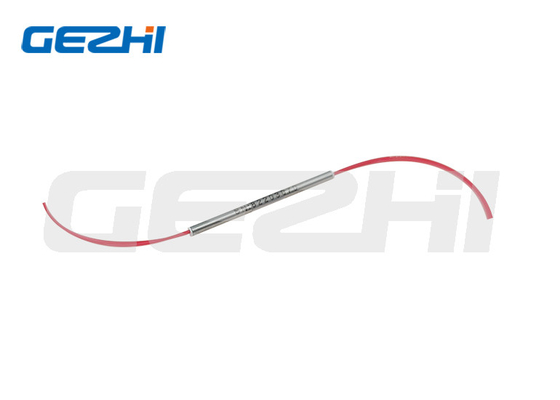

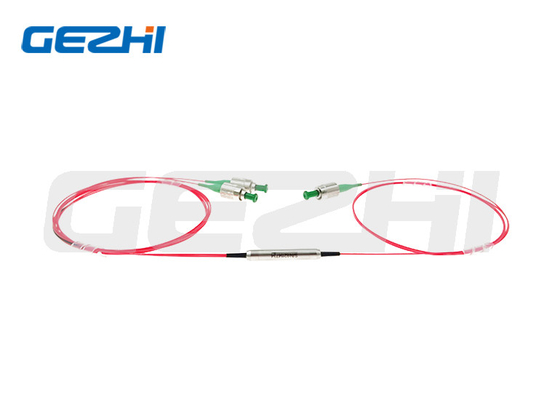

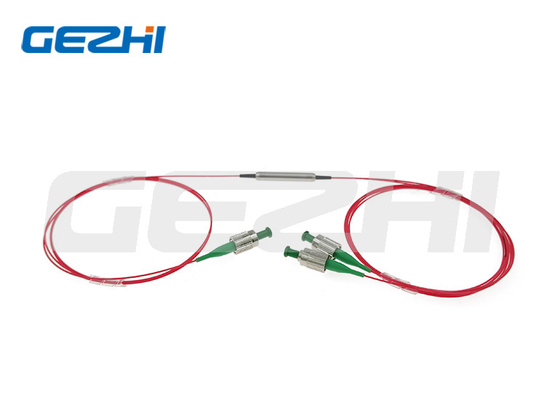

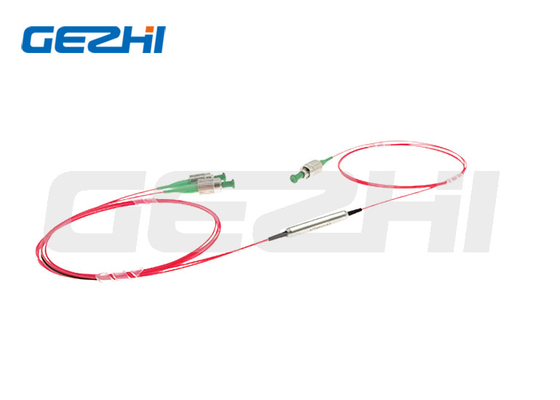

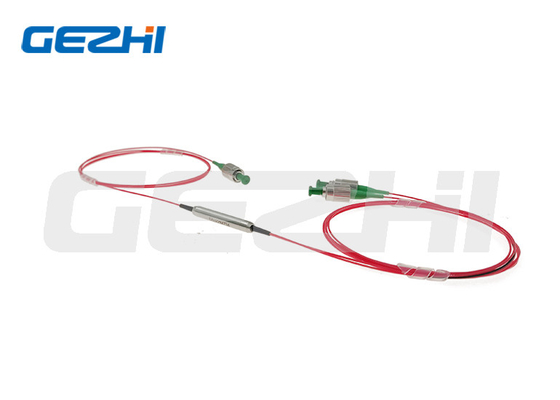

โพลาไรซ์ 1260nm ~ 1620nm การรักษา WDM หยาบสำหรับเครือข่าย CWDM / OADM
ภาพรวมผลิตภัณฑ์
โพลาไรเซชันคงไว้ซึ่งตัวกรองมัลติเพล็กเซอร์ความยาวคลื่น Corse ได้รับการออกแบบและผลิตตามมาตรฐานสากลอุปกรณ์เหล่านี้ใช้แผ่นกรองฟิล์มบางที่มีความเสถียรต่อสิ่งแวดล้อมและเทคโนโลยีบรรจุภัณฑ์ขั้นสูงเพื่อให้ได้ passband ที่กว้าง การสูญเสียการแทรกต่ำ การแยกช่องสัญญาณสูง และเสถียรภาพต่อสิ่งแวดล้อมที่ดีเยี่ยมสามารถใช้ทีละรายการเพื่อดำเนินการเพิ่มหรือลดฟังก์ชันช่องสัญญาณเดียว หรือสามารถต่อเรียงเป็นลำดับสำหรับแอปพลิเคชันหลายช่องสัญญาณในระบบ CWDMนอกจากนี้ยังใช้เพื่อป้องกันสัญญาณรบกวนที่ไม่ต้องการในระบบ EDFA และระบบไฟเบอร์เลเซอร์
ส่วนประกอบมีลักษณะการแยกตัวสูง การสูญเสียการแทรกต่ำ อัตราส่วนการสูญเสียสูง ความเสถียรต่อสิ่งแวดล้อมที่ดีเยี่ยม และความสามารถในการจัดการพลังงานสูง
แอปพลิเคชัน
ระบบ CWDM
โมดูล CWDM / OADM
เครือข่าย CWDM / OADM
คุณสมบัติ
การสูญเสียการแทรกและการแยกตัวต่ำ
การสูญเสียผลตอบแทนสูง
ความน่าเชื่อถือและความเสถียรสูง
ความกว้างในการส่งที่กว้าง
ข้อมูลจำเพาะของผลิตภัณฑ์
| พารามิเตอร์ | หน่วย | ค่า | |
| ความยาวคลื่นศูนย์กลาง | นาโนเมตร | ITU หรือ ITU+1 | |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1260~1460 หรือ 1460~1620 หรือ 1260~1620 | |
| ช่องว่างช่อง | นาโนเมตร | 20 | |
| นาที.แบนด์วิดท์ของช่อง @λc | นาโนเมตร | ±6.5 | |
| สูงสุดความเรียบของช่อง | นาโนเมตร | 0.4 | |
| สูงสุดการสูญเสียการแทรกที่ 23 ℃ | ช่องสัญญาณ | เดซิเบล | 0.6 |
| ช่องแสงสะท้อน | เดซิเบล | 0.4 (1260~1460 หรือ 1460~1620) หรือ 0.6 (1260~1620) | |
| นาที.การแยกที่ 23 ℃ | ช่องทางติดกัน | เดซิเบล | 30 |
| ช่องที่ไม่ติดกัน | เดซิเบล | 40 | |
| ช่องแสงสะท้อน | เดซิเบล | 12 | |
| นาที.ส่งคืนการสูญเสีย | เดซิเบล | 50 | |
| นาที.อัตราส่วนการสูญพันธุ์ที่ 23 ℃ | เดซิเบล | 20 | |
| สูงสุดเสถียรภาพทางความร้อนของความยาวคลื่น | นาโนเมตร/℃ | 0.003 | |
| สูงสุดการสูญเสียการแทรกซึม เสถียรภาพทางความร้อน | เดซิเบล/℃ | 0.005 | |
| สูงสุดการจัดการพลังงาน (CW) | เมกะวัตต์ | 500 | |
| อุณหภูมิในการทำงาน | ℃ | 0~+70 | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |
ด้วยตัวเชื่อมต่อ IL จะสูงกว่า 0.3dB, RL จะต่ำกว่า 5dB และ ER จะต่ำกว่า 2dB
คีย์ตัวเชื่อมต่ออยู่ในแนวเดียวกับแกนช้า
ขนาด
ข้อมูลการสั่งซื้อ
| PMCWDM-11-234-555-67-8-999 | |
| 11 - ความยาวคลื่นตรงกลาง: | 27=1270nm หรือ 1271nm,..., 61=1610nm หรือ 1611nm, SS=ระบุ |
| 2 - ความยาวคลื่นปฏิบัติการ: | F=เต็มคลื่น (1260nm~1620nm), H=ครึ่งคลื่น (1260~1460 หรือ 1460~1620) |
| 3 - ประเภทพอร์ต: | 3=1x2 |
| 4 - แกนการทำงานสำหรับสัญญาณ: | B=ทั้งสองแกนทำงาน, F=แกนเร็วถูกบล็อก |
| 555 - ประเภทไฟเบอร์: | 001=PM1550, 002=PM1310, SSS=ระบุ |
| 6 - ขนาดบรรจุภัณฑ์: | 0=φ5.5x35มม., S=ระบุ |
| 7 - ประเภทผมเปีย: | เส้นใยเปล่า 0=250μm, ท่อหลวม 1=900μm |
| 8 - ความยาวของไฟเบอร์: | 0.8=0.8ม., 1.0=1ม., S=ระบุ |
| 999 - ประเภทคอนเนคเตอร์: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=ไม่มี, S=ระบุ |
|
|
