| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x2,2x2 PM ข้อต่อฟิลเตอร์ |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |
ราคาโรงงานโพลาไรเซชัน 1x2,2x2 การบำรุงรักษาฟิลเตอร์ Coupler ความยาวคลื่น 1310/1480/1550/1940/2000nm

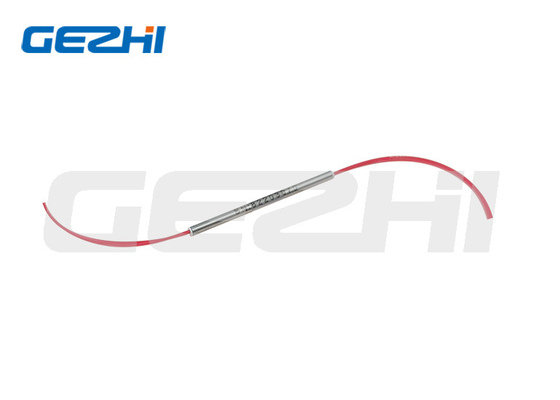

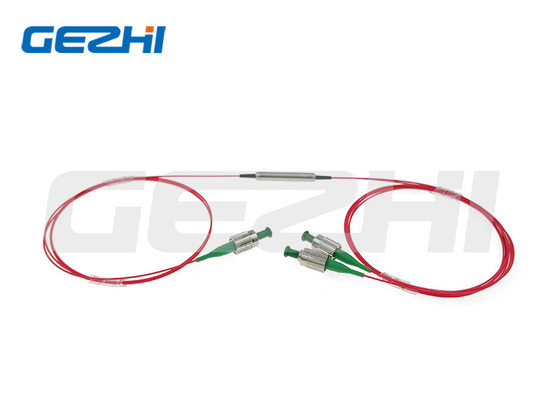

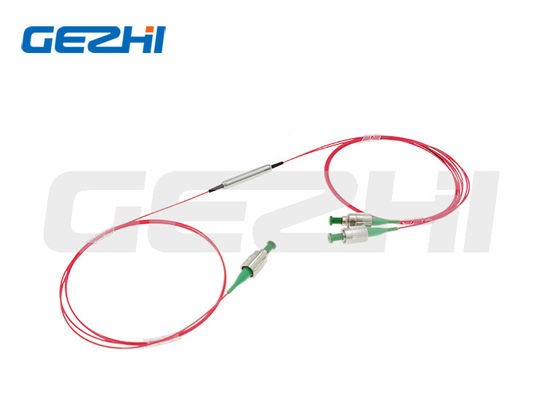

ภาพรวมผลิตภัณฑ์
Polarization Maintaining Coupler เป็นอุปกรณ์ประเภทไมโครออปติกฟิลเตอร์ที่ให้การแยกสัญญาณออปติคัลในขณะที่รักษาโพลาไรเซชันด้วย ER สูงโพลาไรเซชันการบำรุงรักษาข้อต่อมีจำหน่ายในอัตราส่วนการต่อพ่วงที่หลากหลายตั้งแต่ 1% ถึง 50% และมีให้เลือกในประเภท 1x2 และ 2x2

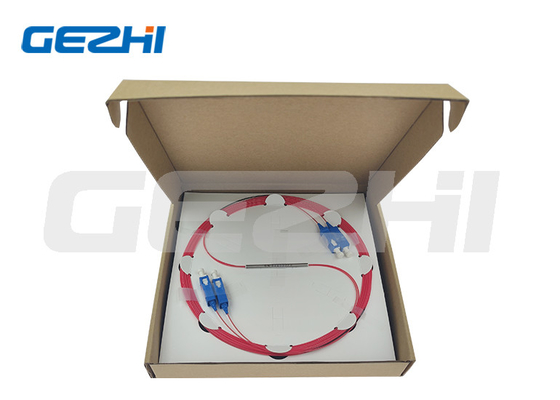

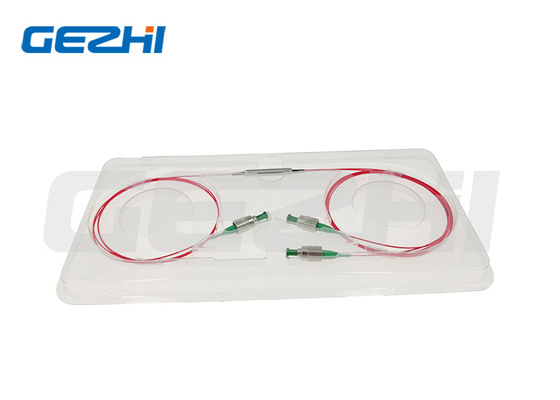

บรรจุภัณฑ์ของผลิตภัณฑ์
| ผลิตภัณฑ์สำเร็จรูป | กล่องด้านใน | กล่อง |
แอปพลิเคชันและคุณสมบัติ
|
แอพพลิเคชั่น |
คุณสมบัติ |
| พารามิเตอร์ | หน่วย | ค่า | ||||
| พิมพ์ | / | 1x2 หรือ 2x2 | ||||
| ความยาวคลื่นศูนย์กลาง | นาโนเมตร | 1310 | 1480 | 1550 | 2483 | 2543 |
| ช่วงความยาวคลื่นปฏิบัติการ | นาโนเมตร | ±40 | ±40 | ±40 | ±40 | ±40 |
| แตะอัตราส่วนการเชื่อมต่อ | % | 1±0.5%, 5±1.0%, 10±2.0% และ 50% | ||||
| การสูญเสียการแทรก | เดซิเบล | IL เกี่ยวข้องกับอัตราส่วนการมีเพศสัมพันธ์ | ||||
| การสูญเสียส่วนเกิน | เดซิเบล | 1x2:≤0.7 ;2x2:≤1.0 | 1x2:≤1.2 ;2x2:≤1.5 | |||
| ความสม่ำเสมอ(สำหรับ 50/50 เท่านั้น) | เดซิเบล | 1x2:≤0.4 ;2x2:≤0.6 | 1x2:≤0.6 ;2x2:≤0.8 | |||
| อัตราส่วนการสูญพันธุ์ | เดซิเบล | 1x2:≥20 ;2x2:≥18 | 1x2:≥18 ;2x2:≥17 | |||
| ส่งคืนการสูญเสีย | เดซิเบล | ≥50 | ||||
| การจัดการพลังงานสูงสุด (CW) | ว | 0.5, 1, 2 หรือ 5 | ||||
| โหลดแรงดึง | เอ็น | ≤5 | ||||
| อุณหภูมิในการทำงาน | ℃ | -5~+75 | ||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | ||||
หมายเหตุ:1.การปรับแต่งสามารถใช้ได้คีย์การจัดแนวแกนช้าเริ่มต้นของตัวเชื่อมต่อ
ข้อมูลจำเพาะข้างต้นสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อ หากมีตัวเชื่อมต่อ IL จะสูงขึ้น 0.3dB การสูญเสียการส่งคืนโดยลดลง 5dB และอัตราส่วนการสูญเสียจะลดลง 2dB
2. สำหรับการใช้งานพลังงานสูง> 10W เราจะใช้ชุดระบายความร้อน
3.หากมีการใช้พัลส์ โปรดแจ้งให้เราทราบเกี่ยวกับพลังงานพัลส์และกำลังสูงสุด
ขนาด
ข้อมูลการสั่งซื้อ
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①ความยาวคลื่น: | 1310=1310นาโนเมตร;1480=1480นาโนเมตร;1550=1550นาโนเมตร;1940=1940นาโนเมตร;2000=2000นาโนเมตร;S=ระบุ |
| ②ประเภทการกำหนดค่า: | 12=1x2, 22=2x2 |
| ③อัตราส่วนการเชื่อมต่อ: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=ระบุ |
| ④แกนทำงาน: | B=การทำงานของแกนทั้งสอง, F=การทำงานของแกนช้า,แกนเร็วถูกปิดกั้น |
| ⑤ประเภทไฟเบอร์: | PM1300;PM1550;PM1950;S=ระบุ |
| ⑥การจัดการพลังงาน: | 0L=0.5W;01=1วัตต์;02=2ว |
| ⑦ขนาดบรรจุภัณฑ์: | S1=5.5x35มม.;S=ระบุ |
| ⑧ประเภทหางเปีย: | 00=ไฟเบอร์เปล่า;09=900um ท่อหลวม |
| ⑨ความยาวไฟเบอร์: | 08=0.8ม.;10=1ม.;S=ระบุ |
| ⑩ประเภทตัวเชื่อมต่อ: | เอฟเอ=เอฟซี/เอพีซี;FP=เอฟซี/ยูพีซี;SA=SC/APC;SP=SC/UPC;S=ระบุ |
|
|
