| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 1x2,2x2 PM ข้อต่อแบบหลอมรวม |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |

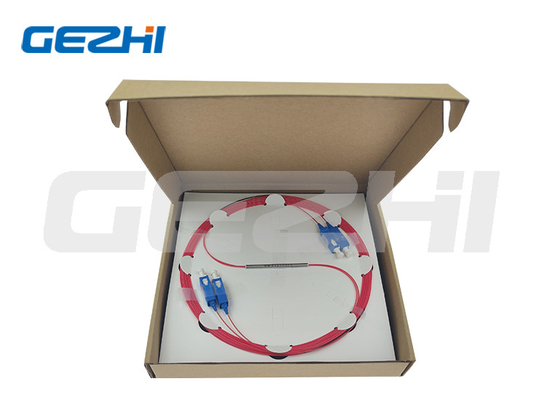

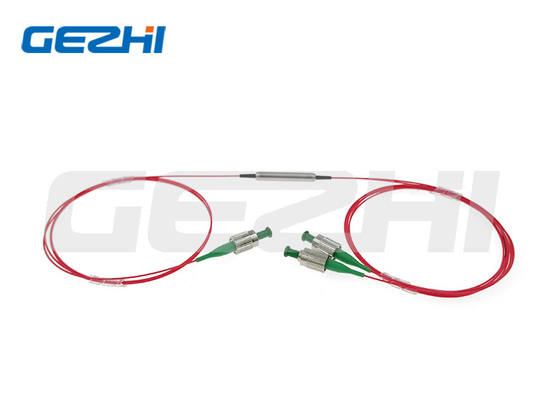

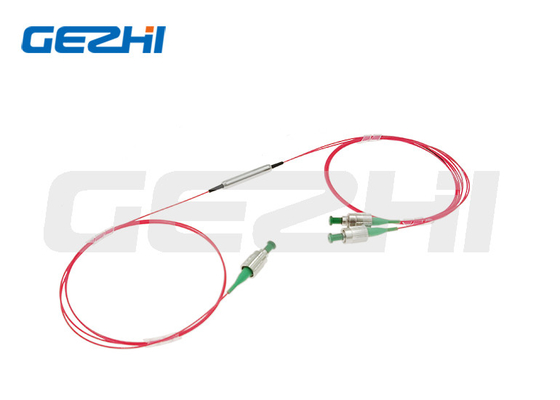

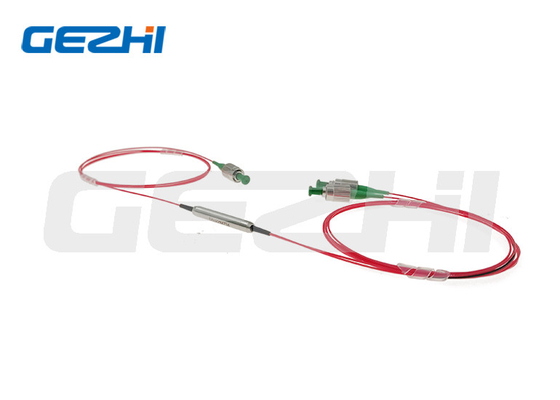

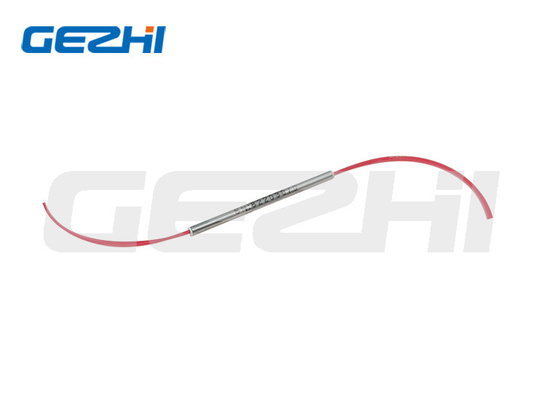

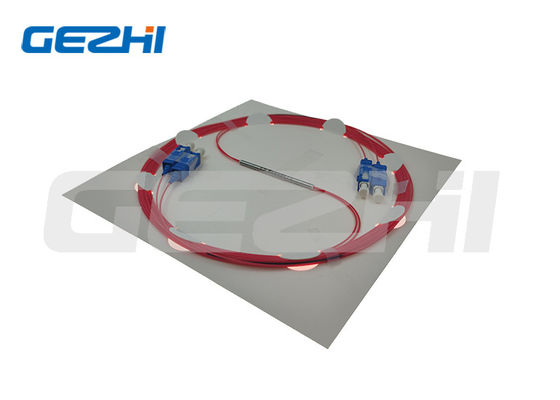

มาใหม่ 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 PM Fused Coupler สำหรับเครื่องขยายสัญญาณไฟเบอร์
ภาพรวมผลิตภัณฑ์
ในฐานะผู้รวมส่วนประกอบ เราสามารถสร้างส่วนประกอบเพิ่มเติมโดยตรงบนเส้นใยข้อต่อตัวอย่าง ได้แก่ ตัวกรองที่ปรับได้ ตัวลดทอนแบบแปรผัน หรือคอลลิเมเตอร์ Gezhi Photonics มีความสามารถในการเชื่อมต่อเส้นใยของตัวแยกแบบหลอมรวมกับตัวเชื่อมต่อมาตรฐานทั้งหมด เช่น FC, SC, ST, LC เป็นต้น และเสร็จสิ้น (Super PC, Ultra PC, Angled PC [ APC] ฯลฯ) โดยการสร้างอุปกรณ์เหล่านี้โดยตรงบนเส้นใยของตัวเชื่อมต่อ ลูกค้าประหยัดค่าใช้จ่ายเพิ่มเติมและการสูญเสียการแทรกของตัวเชื่อมต่อและอะแดปเตอร์ระดับกลาง หรือเวลาและค่าใช้จ่ายในการประกบฟิวชันอุปกรณ์ที่สร้างขึ้นโดยตรงยังเป็นวิธีที่ดีที่สุดในการรักษาอัตราส่วนการสูญเสียโพลาไรซ์ที่เป็นไปได้สูงสุด
รายละเอียดสินค้า
คุณสมบัติ & การใช้งาน
|
คุณสมบัติ * การสูญเสียการแทรกต่ำ * การสูญเสียผลตอบแทนสูง * อัตราส่วนการสูญพันธุ์สูง |
แอพพลิเคชั่น * เครื่องขยายเสียงไฟเบอร์ * การตรวจสอบพลังงาน * ไฟเบอร์ออปติกตราสาร |
| พารามิเตอร์ | หน่วย | ค่า | |||||||||||||||
| พิมพ์ | / | 1x2 หรือ 2x2 | |||||||||||||||
| ความยาวคลื่นศูนย์กลาง | นาโนเมตร | 1030 | 1064 | 1310 | 1550 | 2543 | |||||||||||
| ช่วงความยาวคลื่นปฏิบัติการ | นาโนเมตร | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| สูงสุดการสูญเสียส่วนเกิน | เดซิเบล | 0.5 | 0.5 | 0.4 | 0.4 | 0.6 | |||||||||||
| แตะอัตราส่วนการเชื่อมต่อ | % | 1±0.5%, 5±1.0%, 10±2.0% และ 50% | |||||||||||||||
| การสูญเสียการแทรก | เดซิเบล | IL เกี่ยวข้องกับอัตราส่วนการมีเพศสัมพันธ์ | |||||||||||||||
| อัตราส่วนการสูญพันธุ์ | เดซิเบล | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| ส่งคืนการสูญเสีย | เดซิเบล | ≥55 | |||||||||||||||
| การจัดการพลังงานสูงสุด (CW) | ว | 0.5, 1 หรือ 3 | |||||||||||||||
| โหลดแรงดึง | เอ็น | ≤5 | |||||||||||||||
| อุณหภูมิในการทำงาน | ℃ | -5~+75 | |||||||||||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |||||||||||||||
| ขนาดแพ็คเกจ | มม | φ3x54มม. หรือ φ3x60มม | |||||||||||||||
| ความอดทนอัตราส่วนการมีเพศสัมพันธ์ | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
หมายเหตุ: 1. ตัวเชื่อมแบบหลอมรวม PM ทำงานทั้งสองแกน ไม่มีแกนใดปิดกั้นได้อัตราส่วนการสูญพันธุ์ของการทดสอบเริ่มต้นอยู่บนแกนช้า
ข้อมูลจำเพาะข้างต้นสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อ หากมีตัวเชื่อมต่อ IL จะสูงขึ้น 0.3dB การสูญเสียการส่งคืนโดยลดลง 5dB และอัตราส่วนการสูญเสียจะลดลง 2dB
2. สำหรับการใช้งานพลังงานสูง >10W เราจะใช้ชุดระบายความร้อน
3. หากมีการใช้งานพัลส์ โปรดแจ้งให้เราทราบเกี่ยวกับพลังงานพัลส์และกำลังสูงสุด
ขนาด
ข้อมูลการสั่งซื้อ
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①ความยาวคลื่น: | 1,030=1030นาโนเมตร;1064=1064นาโนเมตร;1310=1310นาโนเมตร;1550=1550นาโนเมตร;2000=2000นาโนเมตร;S=ระบุ |
| ②ประเภทการกำหนดค่า: | 12=1x2, 22=2x2 |
| ③อัตราส่วนการเชื่อมต่อ: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=ระบุ |
| ④ประเภทไฟเบอร์: | PM980;PM1060;PM1300;PM1550;PM1950;S=ระบุ |
| ⑤การจัดการพลังงาน: | 0L=0.5W;01=1วัตต์;02=2ว |
| ⑥ขนาดบรรจุภัณฑ์: | S2=3.0x54mm;S3=3.0x60mm;S=ระบุ |
| ⑦ประเภทหางเปีย: | 00=ไฟเบอร์เปล่า;09=900um ท่อหลวม |
| ⑧ความยาวไฟเบอร์: | 08=0.8ม.;10=1ม.;S=ระบุ |
| ⑨ ประเภทตัวเชื่อมต่อ: | เอฟเอ=เอฟซี/เอพีซี;FP=เอฟซี/ยูพีซี;SA=SC/APC;SP=SC/UPC;S=ระบุ |
วิดีโอ
|
|
