| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 1x2,2x2 PM ข้อต่อฟิลเตอร์ |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |

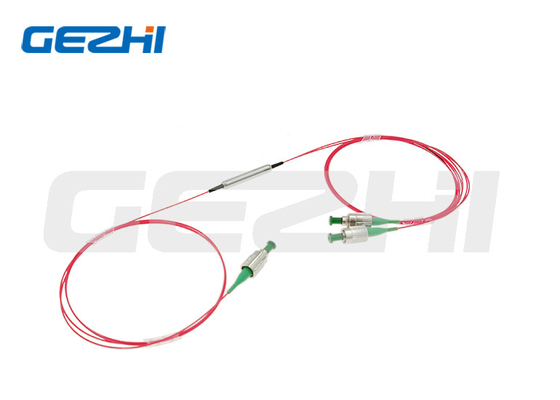

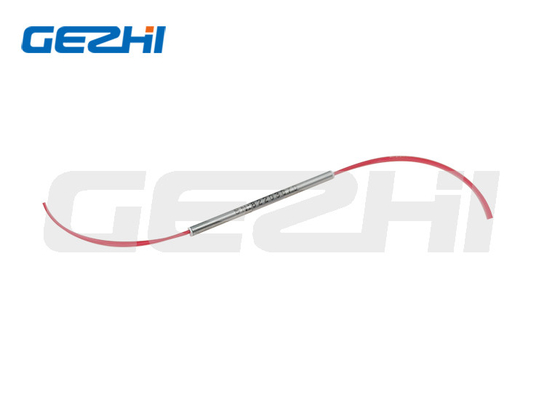

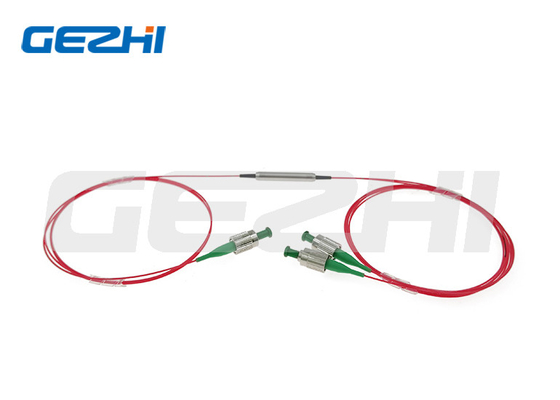

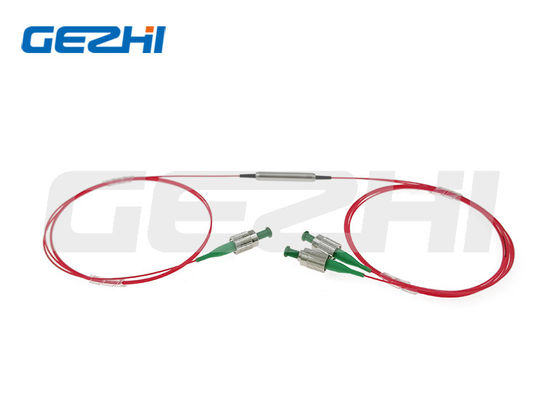

ซัพพลายเออร์อันดับต้น ๆ โพลาไรเซชัน 1x2,2x2 การบำรุงรักษาตัวกรอง Coupler 780nm/850nm/980nm/1030nm/1064nm
ภาพรวมผลิตภัณฑ์
Gezhi Photonics มีความสามารถในการเชื่อมต่อเส้นใยของตัวแยกตัวกรองด้วยตัวเชื่อมต่อมาตรฐานทั้งหมด เช่น FC, SC, ST, LC ฯลฯ และเสร็จสิ้น (Super PC, Ultra PC, Angled PC [APC] เป็นต้น)ในฐานะผู้รวมส่วนประกอบ เราสามารถสร้างส่วนประกอบเพิ่มเติมโดยตรงบนเส้นใยข้อต่อตัวอย่าง ได้แก่ ตัวกรองที่ปรับได้ ตัวลดทอนตัวแปร หรือคอลลิเมเตอร์ด้วยการสร้างอุปกรณ์เหล่านี้โดยตรงบนเส้นใยของตัวเชื่อมต่อ Gezhi Photonics ช่วยลูกค้าประหยัดค่าใช้จ่ายเพิ่มเติมและการสูญเสียการแทรกของตัวเชื่อมต่อและอะแดปเตอร์ระดับกลาง หรือเวลาและต้นทุนของการประกบฟิวชันอุปกรณ์ที่สร้างขึ้นโดยตรงยังเป็นวิธีที่ดีที่สุดในการรักษาอัตราส่วนการสูญเสียโพลาไรซ์ที่เป็นไปได้สูงสุด

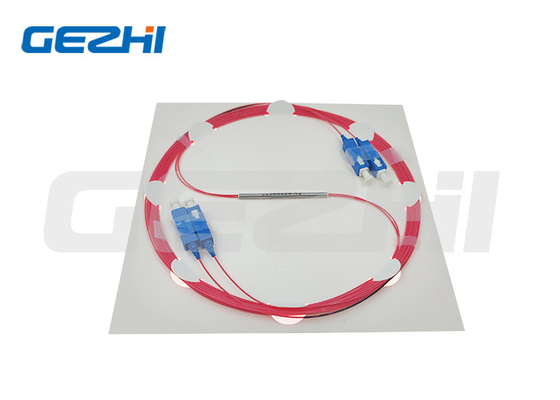

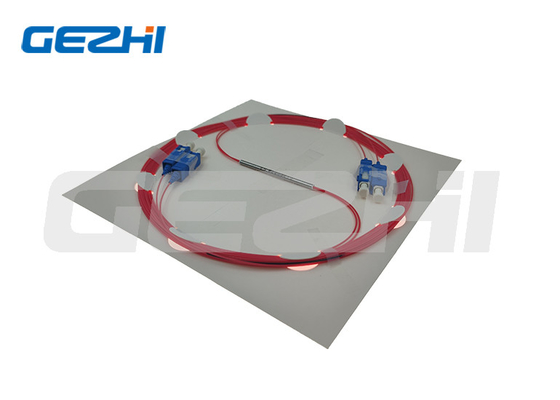

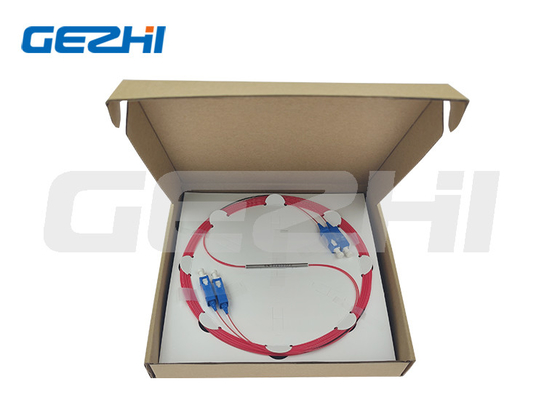

บรรจุภัณฑ์ของผลิตภัณฑ์
| ผลิตภัณฑ์สำเร็จรูป | กล่องด้านใน | กล่องกระดาษ |
แอปพลิเคชัน
*เครื่องขยายสัญญาณ EDFA และ Roman
* ไฟเบอร์ออปติกตราสาร
* ไฟเบอร์เซนเซอร์
คุณสมบัติ
* การสูญเสียผลตอบแทนสูง
* อัตราส่วนการสูญพันธุ์สูง
* การสูญเสียการแทรกต่ำ
| พารามิเตอร์ | หน่วย | ค่า | ||||
| พิมพ์ | / | 1x2 หรือ 2x2 | ||||
| ความยาวคลื่นศูนย์กลาง | นาโนเมตร | 780 | 850 | 980 | 1030 | 1064 |
| ช่วงความยาวคลื่นปฏิบัติการ | นาโนเมตร | ±10 | ±20 | ±20 | ±20 | ±20 |
| แตะอัตราส่วนการเชื่อมต่อ | % | 1±0.5%, 5±1.0%, 10±2.0% และ 50% | ||||
| การสูญเสียการแทรก | เดซิเบล | IL เกี่ยวข้องกับอัตราส่วนการมีเพศสัมพันธ์ | ||||
| การสูญเสียส่วนเกิน | เดซิเบล | 1x2:≤0.8 ;2x2:≤1.2 | ||||
| ความสม่ำเสมอ(สำหรับ 50/50 เท่านั้น) | เดซิเบล | 1x2:≤0.5 ;2x2:≤0.8 | ||||
| อัตราส่วนการสูญพันธุ์ | เดซิเบล | 1x2:≥20 ;2x2:≥18 | ||||
| ส่งคืนการสูญเสีย | เดซิเบล | ≥50 | ||||
| การจัดการพลังงานสูงสุด (CW) | ว | 0.5, 1, 2 หรือ 5 | ||||
| โหลดแรงดึง | เอ็น | ≤5 | ||||
| อุณหภูมิในการทำงาน | ℃ | -5~+75 | ||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | ||||
หมายเหตุ:1.การปรับแต่งสามารถใช้ได้คีย์การจัดแนวแกนช้าเริ่มต้นของตัวเชื่อมต่อ
ข้อมูลจำเพาะข้างต้นสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อ หากมีตัวเชื่อมต่อ IL จะสูงขึ้น 0.3dB การสูญเสียการส่งคืนโดยลดลง 5dB และอัตราส่วนการสูญเสียจะลดลง 2dB
2. สำหรับการใช้งานพลังงานสูง> 10W เราจะใช้ชุดระบายความร้อน
3.หากมีการใช้พัลส์ โปรดแจ้งให้เราทราบเกี่ยวกับพลังงานพัลส์และกำลังสูงสุด
ขนาด
ข้อมูลการสั่งซื้อ
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①ความยาวคลื่น: | 780=780นาโนเมตร;850=850นาโนเมตร;980=980นาโนเมตร;1,030=1030นาโนเมตร;1064=1064นาโนเมตร;S=ระบุ |
| ②ประเภทการกำหนดค่า: | 12=1x2, 22=2x2 |
| ③อัตราส่วนการเชื่อมต่อ: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=ระบุ |
| ④แกนทำงาน: | B=การทำงานของแกนทั้งสอง, F=การทำงานของแกนช้า,แกนเร็วถูกปิดกั้น |
| ⑤ประเภทไฟเบอร์: | PM780;PM980;S=ระบุ |
| ⑥การจัดการพลังงาน: | 0L=0.5W;01=1วัตต์;02=2ว |
| ⑦ขนาดบรรจุภัณฑ์: | S1=5.5x35มม.;S=ระบุ |
| ⑧ประเภทหางเปีย: | 00=ไฟเบอร์เปล่า;09=900um ท่อหลวม |
| ⑨ความยาวไฟเบอร์: | 08=0.8ม.;10=1ม.;S=ระบุ |
| ⑩ประเภทตัวเชื่อมต่อ: | เอฟเอ=เอฟซี/เอพีซี;FP=เอฟซี/ยูพีซี;SA=SC/APC;SP=SC/UPC;S=ระบุ |
วิดีโอ
|
|
