| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | โพลาไรเซชัน 1x2,2x2 การบำรุงรักษาข้อต่อแบบหลอมรวม |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |

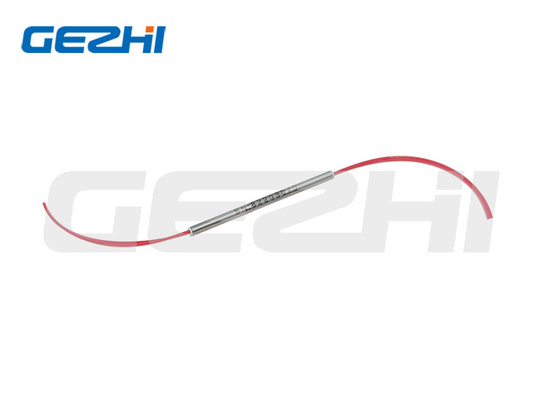

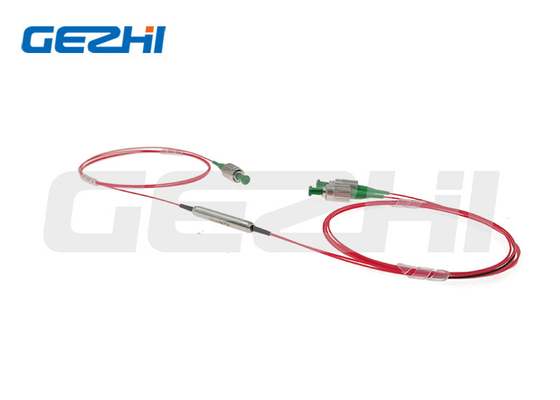

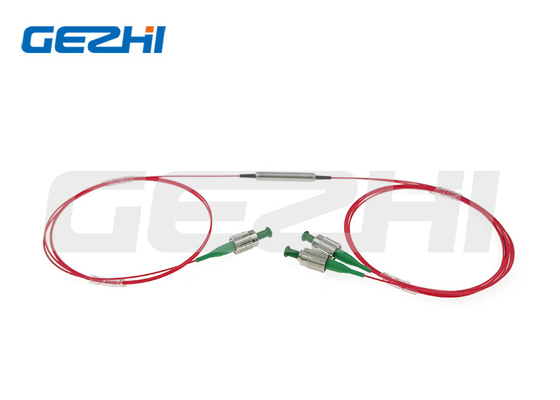

525nm, 630nm, 780nm, 850nm, 980nm โพลาไรเซชัน 1x2,2x2 การบำรุงรักษาตัวเชื่อมต่อไฟเบอร์ออปติกแบบหลอมรวม
ภาพรวมผลิตภัณฑ์
โพลาไรเซชัน 1x2,2x2 การบำรุงรักษาตัวเชื่อมต่อไฟเบอร์ออปติกแบบหลอมรวมใช้เทคนิคการหลอมรวมและโพลาไรเซชันที่ไม่เหมือนใครเพื่อรักษาไฟเบอร์เพื่อสร้างโพลาไรเซชันที่รักษาตัวเชื่อมต่อมาตรฐานแบบหลอมรวม (PMC) สามารถเลือกอัตราส่วนการเชื่อมต่อได้ตามคำขอของลูกค้ามีการสูญเสียส่วนเกินต่ำ ขนาดเล็ก และอัตราส่วนการสูญเสียโพลาไรซ์สูงPMC ใช้กันอย่างแพร่หลายสำหรับเซ็นเซอร์ออปติคัลและไจโรออปติคัล, เครื่องขยายสัญญาณออปติคัล
แอปพลิเคชัน
ไฟเบอร์แอมพลิฟายเออร์
การตรวจสอบพลังงาน
เครื่องมือใยแก้วนำแสง
คุณสมบัติ
การสูญเสียการแทรกต่ำ
การสูญเสียผลตอบแทนสูง
อัตราส่วนการสูญพันธุ์สูง
| พารามิเตอร์ | หน่วย | ค่า | |||||||||||||||
| พิมพ์ | / | 1x2 หรือ 2x2 | |||||||||||||||
| ความยาวคลื่นศูนย์กลาง | นาโนเมตร | 525 | 630 | 780 | 850 | 980 | |||||||||||
| ช่วงความยาวคลื่นปฏิบัติการ | นาโนเมตร | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| สูงสุดการสูญเสียส่วนเกิน | เดซิเบล | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| แตะอัตราส่วนการเชื่อมต่อ | % | 1±0.5%, 5±1.0%, 10±2.0% และ 50% | |||||||||||||||
| การสูญเสียการแทรก | เดซิเบล | IL เกี่ยวข้องกับอัตราส่วนการมีเพศสัมพันธ์ | |||||||||||||||
| อัตราส่วนการสูญพันธุ์ | เดซิเบล | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| ส่งคืนการสูญเสีย | เดซิเบล | ≥55 | |||||||||||||||
| การจัดการพลังงานสูงสุด (CW) | ว | 0.1 | 0.1 | 0.5, 1 หรือ 3 | 0.5, 1 หรือ 3 | 0.5, 1 หรือ 3 | |||||||||||
| โหลดแรงดึง | เอ็น | ≤5 | |||||||||||||||
| อุณหภูมิในการทำงาน | ℃ | -5~+75 | |||||||||||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |||||||||||||||
| ขนาดแพ็คเกจ | มม | φ3x54มม. หรือ φ3x60มม | |||||||||||||||
| ความอดทนอัตราส่วนการมีเพศสัมพันธ์ | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
หมายเหตุ: 1. ตัวเชื่อมแบบหลอมรวม PM ทำงานทั้งสองแกน ไม่มีแกนใดปิดกั้นได้อัตราส่วนการสูญพันธุ์ของการทดสอบเริ่มต้นอยู่บนแกนช้า
ข้อมูลจำเพาะข้างต้นสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อ หากมีตัวเชื่อมต่อ IL จะสูงขึ้น 0.3dB การสูญเสียการส่งคืนโดยลดลง 5dB และอัตราส่วนการสูญเสียจะลดลง 2dB
2. สำหรับการใช้งานพลังงานสูง >10W เราจะใช้ชุดระบายความร้อน
3. หากมีการใช้งานพัลส์ โปรดแจ้งให้เราทราบเกี่ยวกับพลังงานพัลส์และกำลังสูงสุด
ขนาด
ข้อมูลการสั่งซื้อ
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①ความยาวคลื่น: | 525=525นาโนเมตร;630=630นาโนเมตร;780=780นาโนเมตร;850=850นาโนเมตร;980=980นาโนเมตร;S=ระบุ |
| ②ประเภทการกำหนดค่า: | 12=1x2, 22=2x2 |
| ③อัตราส่วนการเชื่อมต่อ: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=ระบุ |
| ④ประเภทไฟเบอร์: | PM460-HP;PM630-HP;PM780;PM980;S=ระบุ |
| ⑤การจัดการพลังงาน: | 0L=0.5W;01=1วัตต์;02=2ว |
| ⑥ขนาดบรรจุภัณฑ์: | S2=3.0x54mm;S3=3.0x60mm;S=ระบุ |
| ⑦ประเภทหางเปีย: | 00=ไฟเบอร์เปล่า;09=900um ท่อหลวม |
| ⑧ความยาวไฟเบอร์: | 08=0.8ม.;10=1ม.;S=ระบุ |
| ⑨ ประเภทตัวเชื่อมต่อ: | เอฟเอ=เอฟซี/เอพีซี;FP=เอฟซี/ยูพีซี;SA=SC/APC;SP=SC/UPC;S=ระบุ |
