| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | PM DWDM |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |

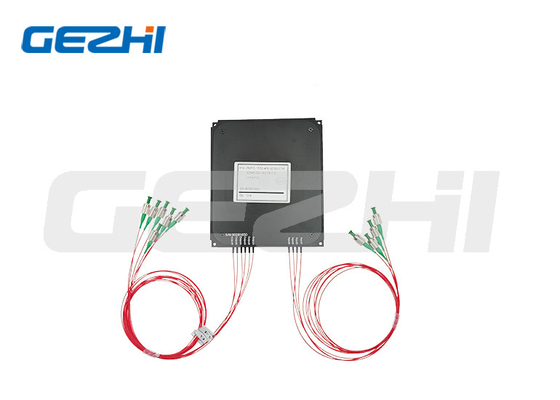

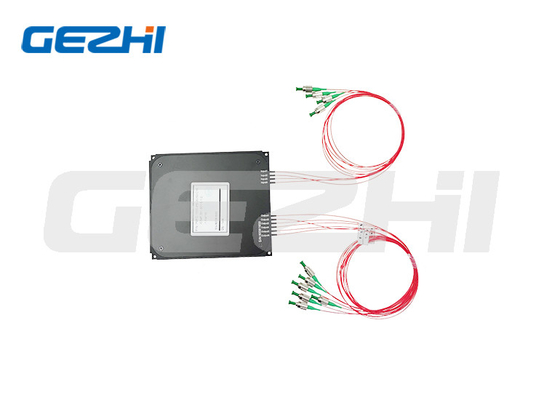

ความเสถียรและความน่าเชื่อถือสูงโพลาไรเซชันการรักษา DWDM สำหรับเครือข่าย DWDM
คำอธิบาย
DWDM ตัวกรองการบำรุงรักษาโพลาไรซ์มีลักษณะพิเศษคือ IL ต่ำ การสูญเสียผลตอบแทนสูง อัตราส่วนการสูญพันธุ์สูง และความเสถียรและความน่าเชื่อถือด้านสิ่งแวดล้อมที่ยอดเยี่ยมเหมาะอย่างยิ่งสำหรับโพลาไรเซชันในการบำรุงรักษาเครื่องขยายสัญญาณไฟเบอร์ เครือข่าย DWDM และระบบสื่อสารความเร็วสูงและแอปพลิเคชันเครื่องมือวัด
คุณสมบัติ
การสูญเสียการแทรกต่ำ
อัตราส่วนการสูญพันธุ์สูง
การแยกช่องสัญญาณสูง
ความเสถียรและความน่าเชื่อถือสูง
แอพพลิเคชั่น
ช่องเพิ่ม / วาง
เครือข่าย DWDM
เครื่องขยายสัญญาณไฟเบอร์ออปติก
ระบบไฟเบอร์ออปติก
ข้อมูลจำเพาะประสิทธิภาพ
| พารามิเตอร์ | หน่วย | ค่า | |||||
| หมายเลขช่อง | / | 4ช | 8ช | 16ช | |||
| ความยาวคลื่นศูนย์กลาง | นาโนเมตร | ตารางไอทียู | |||||
| ระยะห่างช่อง | กิกะเฮิรตซ์ | 50GHz;100GHz;200GHz | |||||
| Channel Passband (@-0.5dB) | นาโนเมตร | 50GHz: >0.1;100GHz: >0.22;200GHz: >0.5 | |||||
| การสูญเสียการแทรก | เดซิเบล | ≤2.0 | ≤3.2 | ≤5.0 | |||
| การแยกตัว | ที่อยู่ติดกัน | เดซิเบล | ≥25 | ||||
| ไม่ติดกัน | เดซิเบล | ≥35 | |||||
| อัตราส่วนการสูญพันธุ์ | เดซิเบล | ≥18 | |||||
| ส่งคืนการสูญเสีย | เดซิเบล | ≥50 | |||||
| เสถียรภาพทางความร้อนของความยาวคลื่น | นาโนเมตร/℃ | ≤0.003 | |||||
| การสูญเสียการแทรกซึม เสถียรภาพทางความร้อน | เดซิเบล/℃ | ≤0.005 | |||||
| การจัดการพลังงานสูงสุด (CW) | ว | 0.3, 1 หรือ 2 | |||||
| โหลดแรงดึง | เอ็น | ≤5 | |||||
| อุณหภูมิในการทำงาน | ℃ | -5~+75 | |||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |||||
| ขนาดแพ็คเกจ | มม | 100x80x10 | 100x80x10 | 120x80x18 | |||
หมายเหตุ: 1.ข้อกำหนดข้างต้นสำหรับอุปกรณ์ที่ไม่มีขั้วต่อ หากมีขั้วต่อ IL จะสูงขึ้น 0.3dB การสูญเสียการส่งคืนจะลดลง 5dB และอัตราส่วนการสูญเสียจะลดลง 2dB
2. สำหรับการใช้งานพลังงานสูง >10W เราจะใช้ชุดระบายความร้อน
3.หากมีการใช้พัลส์ โปรดแจ้งให้เราทราบเกี่ยวกับพลังงานพัลส์และกำลังสูงสุด
ข้อมูลการสั่งซื้อ PMDWDM
| ① การเว้นช่องสัญญาณ | 050=50GHz;100=100GHz;200=200GHz |
| ②หมายเลขช่อง; | 04=1x4;08=1x8;16=1x16 |
| ③ความยาวคลื่นช่องแรก: | C21=1560.61นาโนเมตร;C23=1558.98นาโนเมตร;S=ระบุ |
| ④ความยาวคลื่นช่องสุดท้าย: | C21=1560.61นาโนเมตร;C23=1558.98นาโนเมตร;S=ระบุ |
| ⑤แกนทำงาน: | B=ทั้งสองแกนทำงาน;F=แกนช้าทำงาน แกนเร็วถูกบล็อก |
| ⑥ประเภทไฟเบอร์ : | PM1550;S=ระบุ |
| ⑦การจัดการพลังงาน: | 0L=0.3W;01=1วัตต์;02=2ว |
| ⑧ขนาดบรรจุภัณฑ์: | A1=100x80x10mm;A2=120x80x18mm;S=ระบุ |
| ⑨ประเภทหางเปีย: | 00=ไฟเบอร์เปล่า;09=900um ท่อหลวม |
| ⑩ความยาวไฟเบอร์: | 08=0.8ม.;10=1ม.;S=ระบุ |
| ⑪ประเภทตัวเชื่อมต่อ: | เอฟเอ=เอฟซี/เอพีซี;FP=เอฟซี/ยูพีซี;SA=SC/APC;SP=SC/UPC;S=ระบุ |
วิดีโอ
|
|
