| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | สายแพทช์ไฟเบอร์ออปติก LC ถึง FC |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | เวสเทิร์น ยูเนี่ยน, ที/ที |

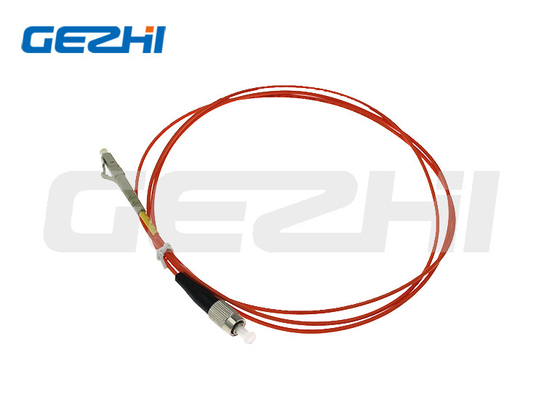

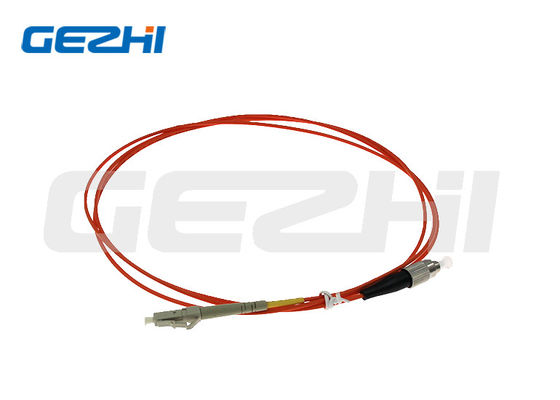

LC ถึง FC สายแพทช์ไฟเบอร์ออปติก Singlemode Simplex, สายแพทช์ไฟเบอร์ LSZH
คุณสมบัติ
แอปพลิเคชัน
ข้อมูลจำเพาะ
| รายการ | สายแพทช์ไฟเบอร์ออปติก |
| ประเภทตัวเชื่อมต่อ |
LC,SC,ST,FC.MU,DIN,D4,MPO, SC/APC, FC/APC,LC/APC.MU/APC |
| ดูเพล็กซ์ MTRJ/หญิง MTRJ/ชาย | |
| ประเภทไฟเบอร์ | |
| 9/125 SMF-28 หรือเทียบเท่า (Singlemade) OS1 | |
| 50/125, 62.5/125 (มัลติโหมด) OM2&OM1 | |
| 50/125, 10G (มัลติโหมด) OM3 | |
| ประเภทสายเคเบิล | Simplex, Duplex (ซิปคอร์ด) |
| Φ3.0มม., Φ2.0มม., Φ1.8มม | |
| Φ1.6มม. PVC หรือ LSZH | |
| Φ0.9มม., Φ0.6มม. บัฟเฟอร์ไฟเบอร์ PVC หรือ LSZH | |
| ลักษณะการขัด | UPC, SPC, APC (8°& 6°) |
| การสูญเสียการแทรก | ≤ 0.1dB (สำหรับ Singlemode Master) |
| ≤ 0.25dB (สำหรับโหมดมาตรฐานโหมดเดียว) | |
| ≤ 0.25dB (สำหรับมัลติโหมด) | |
| ทดสอบโดย JDS RM 3750 | |
ส่งคืนการสูญเสีย (สำหรับ Singlemode) |
UPC ≥ 50dB |
| SPC ≥ 55dB | |
| APC ≥ 60dB (typ.65dB) | |
| ทดสอบโดย JDS RM3750 | |
| การทำซ้ำ | ±0.1dB |
| อุณหภูมิในการทำงาน | -400C ถึง 850C |
|
(สำหรับโหมดโสด) |
รัศมี Endface ปลอกโลหะ |
| 7 มม. ≤ R ≤ 12 มม. (สำหรับ APC) | |
| 10 มม. ≤ R ≤ 25 มม. (สำหรับมาตรฐาน) | |
| Apex Offset ≤ 30 μm (สำหรับมาสเตอร์) | |
| Apex Offset ≤ 50 μm (สำหรับมาตรฐาน) | |
| อันเดอร์คัต -50nm ≤ U ≤ 50nm | |
| ทดสอบโดย DORC ZX-1 |
ข้อมูลการสั่งซื้อ
1. ประเภทตัวเชื่อมต่อ: FC, ST, SC, LC, MU, MPO, E2000, MTRJ, SMA,
2. หน้าสุดท้าย: UPC PC APC
3. เส้นผ่านศูนย์กลางของสายเคเบิล: Ф0.9มม., Ф1.6มม., Ф1.8มม., Ф2มม., Ф2.4มม., Ф3มม.
4. จำนวนไฟเบอร์: เริม, ดูเพล็กซ์, 4 คอร์, 6 คอร์, 8 คอร์, 12 คอร์หรือลูกค้าระบุ
5. ประเภทไฟเบอร์: G652B, G652D, G655, G657A1, G657A2, 50/125,um 62.5/125um,
OM3 (50/125-150), OM4 (50/125-300) เป็นต้น
6. สีของตัวเรือนคอนเนคเตอร์: สีน้ำเงิน (PC โหมดเดียว, คอนเนคเตอร์ UPC), สีเบจ, สีเทา (คอนเนคเตอร์มัลติโหมด),
สีเขียว (ขั้วต่อ APC), น้ำ (OM3)
7. สีรองเท้า : เทา, น้ำเงิน, เขียว, ขาว, แดง, ดำ, เขียว
8. ปลอกหุ้มสายไฟ: PVC, LSZH
9. ความยาวสายเคเบิล: กำหนดเองได้
|
|
