| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | PCMPO-OS2- |
| MOQ: | 1 ชิ้น |
| ราคา: | US$18-US$68 |
| เวลาจัดส่ง: | 2-3 สัปดาห์ |
MPO OS2 patch cord (Multi‐fiber Push‐On) เป็นชุดหลายเส้นใยที่ออกแบบให้กับระบบระบบอินทรีย์แบบเดียวความหนาแน่นสูง โดยใช้ OS2 9/125μm fiber แบบเดียว (ITU‐T G.652.D), มันให้ผลงานที่มั่นคงและขาดทุนน้อยในความยาวคลื่น 1310nm และ 1550nm, เหมาะสมสําหรับสายเชื่อม optik ปานกลางและยาวในศูนย์ข้อมูลและห้องโทรคมนาคมที่ทันสมัย
เราจัดจําหน่ายสองโครงสร้างหลัก: สายพับกระดูกตรงผ่าน MPO-MPO และ MPO-LC / SC แฟน-ออก breakout harnessการตรวจสอบคุณภาพและขั้วของหน้าท้ายก่อนการจัดส่ง, เพื่อรับประกันการใช้งานแบบพล็อกแอนด์ดรอป และลดเวลาการติดตั้งในสถานที่
| รายการ | รายละเอียด |
|---|---|
| ประเภทเส้นใย | OS2 Single-Mode 9/125μm, ITU-T G652.D |
| จํานวนเส้นใย | 8F / 12F / 24F (ตามสั่ง) |
| เครื่องเชื่อม | MPO/MTP ชาย/หญิง |
| หน้าปลาย | APC / UPC |
| ความขั้ว | ประเภท A / ประเภท B / ประเภท C |
| ความยาวคลื่นการทํางาน | 1310 nm, 1550 nm |
| การสูญเสียการใส่ | ปริมาตรการประกอบการ |
| ผลกําไรเสีย | อัตราการทํางานของเครื่องประกอบเสียง |
| เสื้อสาย | LSZH / OFNP / PVC |
| สีเสื้อ | สีเหลือง |
| กว้างของเคเบิล | 3.0 มิลลิเมตร (กระเป๋า); 2,0 มิลลิเมตร (ขาออก) |
| ความ ยั่งยืน ของ การ คู่ | ≥ 500 ครั้ง |
| อุณหภูมิการทํางาน | -20°C ~ +70°C |

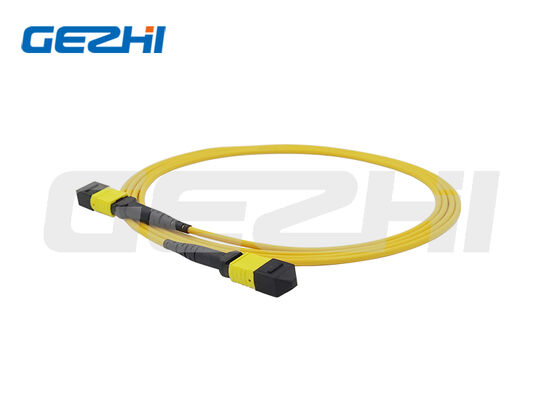

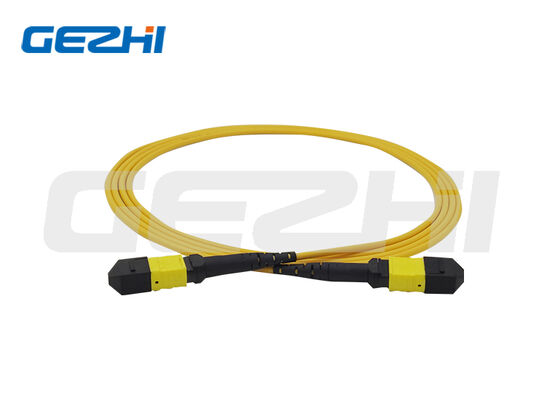

| แบบที่มีอยู่ | MPO-MPO Trunk; MPO-LC / SC แฟน-เอาท์ Breakout |
GEZHI Photonics เป็นโรงงานผลิตสายสาย MPO 9/125 OS2 Single Mode ที่ถูกตัดก่อน ซึ่งให้ประโยชน์แก่ผู้ใช้ด้วยคุณภาพที่สม่ําเสมอ การติดตั้งเร็วขึ้นมาก และการจัดการสายไฟฟ้าที่ง่ายขึ้น.สายไฟเบอร์ออปติก MPO เหมาะสําหรับการใช้ใน 40G QSFP + transceiver, 100G QSFP28, 400G OSFP, 400G QSFP การเชื่อมต่อออปติกแอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แต่ละสายไฟเบอร์ MPO OS2 ได้ผ่านการทดสอบของ Insertion Loss & Return Lossการตรวจสอบด้านท้าย และการตรวจสอบขั้วในโรงงาน เพื่อให้แน่ใจว่ามันตรงกับมาตรฐานของอุตสาหกรรม
|

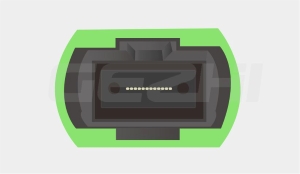

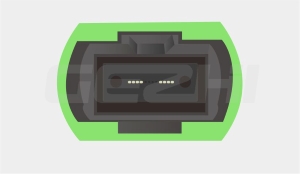

8 สายใย
ใช้สําหรับ 40G/100G QSFP+/QSFP28 การเชื่อมต่อตรง
|
12-144 สายใย
ใช้สําหรับ 10G/40G/100G สายไฟเบอร์โครงสร้างความแน่นสูง
|
 |
 |
เพื่อส่งข้อมูลผ่านสายไฟเบอร์ไฟเบอร์อย่างถูกต้อง สัญญาณส่งของลิงค์ (Tx) ในปลายหนึ่งของสายไฟเบอร์ต้องตรงกับตัวรับที่ตรงกัน (Rx) ในปลายอีกด้านซึ่งกําหนดทิศทางที่สัญญาณเดินทาง, คือการทําให้แน่ใจว่าการสื่อสารนี้ถูกรักษา.ความขั้วของไฟเบอร์เป็นพื้นที่หนึ่งที่ดูเหมือนจะทําให้เกิดความสับสนมากในอุตสาหกรรมของเรา โดยเฉพาะอย่างยิ่งเมื่อมันมาถึงการแก้ไข MPO มัลติไฟเบอร์ที่ใช้ในการใช้งานทางออปติกคู่.
เครื่องเชื่อม MPO ยังมีคีย์อยู่ด้านบนของเครื่องเชื่อม และจุดขาวอยู่ด้านข้าง เพื่อแสดงตําแหน่งของตําแหน่ง 1. การตั้งทิศทางของคีย์มีความสําคัญเมื่อพูดถึงขั้ว.

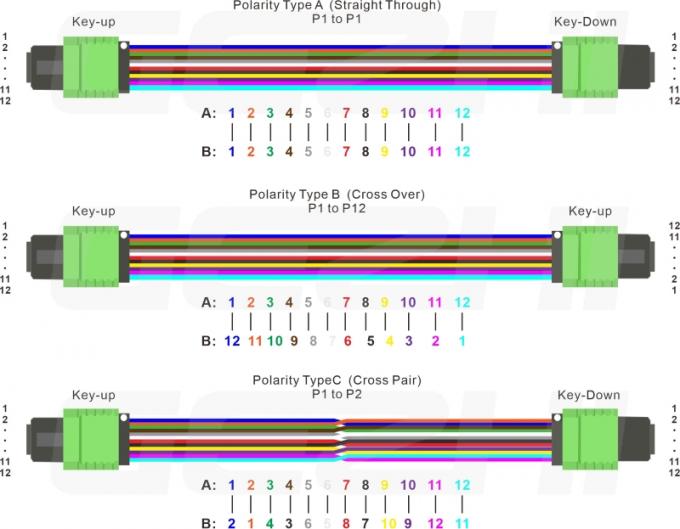

นอกจากนี้ยังมีสายไฟ MPO สามประเภทที่แตกต่างกันอยู่ เช่น: แบบ A, แบบ B และแบบ C ตามภาพด้านล่าง
อินเตอร์เฟซ MPO บนอุปกรณ์ที่ทํางานเป็นตัวผู้ (มีปิน) และเพื่อหลีกเลี่ยงความเสียหายของเครื่องรับสัญญาณ สายพับ MPO ควรเป็นตัวผู้ (ไม่มีปิน)
|
เพศชาย (มีสปิ้น) เครื่องเชื่อมเพศผู้ถูกเชื่อมต่อกับด้านเพศหญิงสําหรับการเชื่อมต่อตัวปรับ, คาเซ็ตหรือแผ่น |
เพศเมีย (ไม่มีสปิ้น) เครื่องเชื่อมตัวหญิงสามารถเชื่อมต่อโดยตรงกับเครื่องรับสัญญาณหรือ เครื่องเชื่อมตัวชายอื่น ๆ |
| ประเภท | รูปแบบ | จํานวนเส้นใย | ความขั้ว | ปริญญา | เครื่องเชื่อม A | เครื่องเชื่อม B | การเคลือบ | ความยาว |
|---|---|---|---|---|---|---|---|---|
| PCMPO | OS2 | 08=8 สายใย 12=12 สายใย 24=24 สายใย 36=3x12 สายใย 48=4x12 สายใย 96=8x12 สายใย 144=12x12 สายใย |
A=ประเภท A B = ประเภท B C = ประเภท C |
S=มาตรฐาน E=เอลิต |
M=ชาย F = หญิง |
M=ชาย F = หญิง |
P=UPC A=APC |
01=1M 02=2M 05=5M 10 = 10M S=ระบุ |
A: MTP® เป็นรุ่นที่พัฒนาขึ้นของเครื่องเชื่อม MPO ที่ลงทะเบียน
A: สําหรับสายเชื่อมความเร็วสูงแบบเดียว แนะนํา APC สําหรับผลงานการเสียกลับที่สูงกว่า เพื่อหลีกเลี่ยงปัญหาการสะท้อนสัญญาณ
A: Polarity Type A/B/C ต้องสอดคล้องกับเครื่องรับและแคสเต็ต MPO ของคุณ. กรุณายืนยันความต้องการ polarity ก่อนสั่งซื้อ. อย่าเชื่อมต่อเครื่องเชื่อม MPO เพศชายต่อเพศชาย.
A: ใช่, เราสนับสนุนความยาวที่กําหนดเองอย่างเต็มที่, จํานวนเส้นใย, ประเภท Breakout และการจัดอันดับเสื้อสําหรับการสั่งซื้อจํานวนมากและคําขอตัวอย่าง.
|
|
