| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | PCMPO-OM3- |
| MOQ: | 1 ชิ้น |
| ราคา: | US$28-US$68 |
| เวลาจัดส่ง: | 2-3 สัปดาห์ |

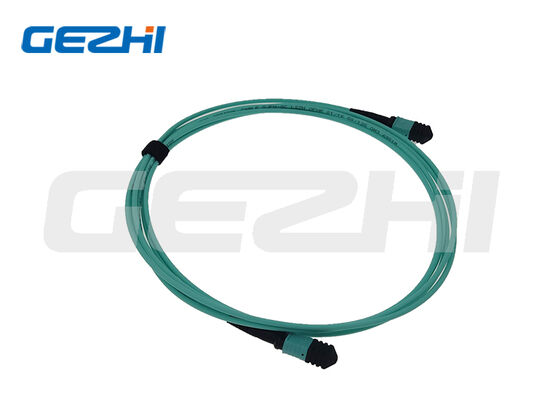

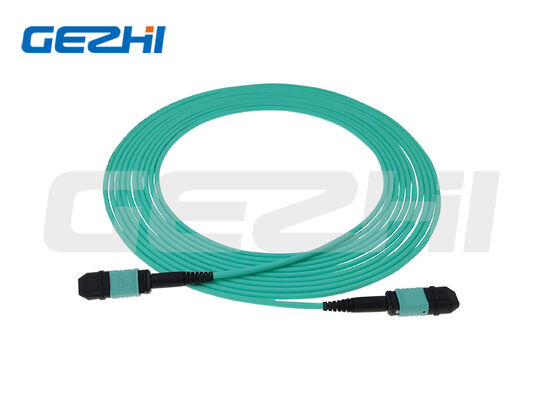

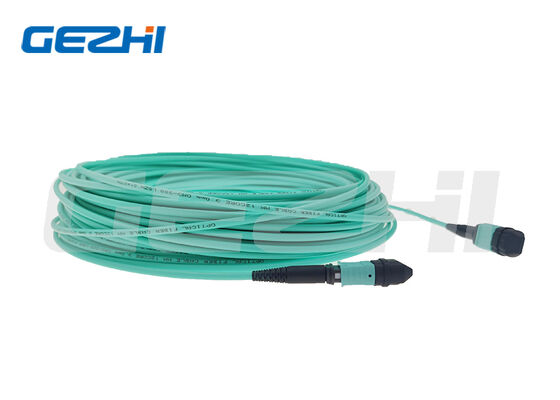

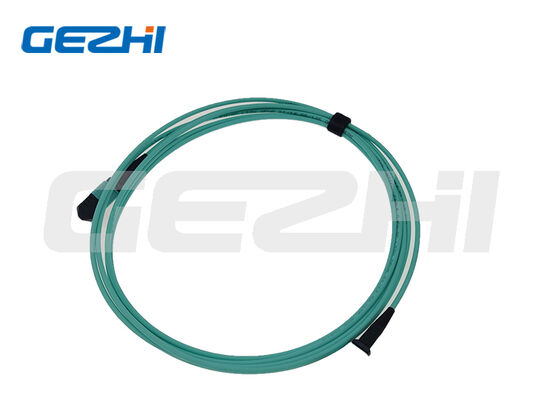

สายแพทช์คอร์ด MPO OM3 (Multi-fiber Push-On) เป็นชุดประกอบใยแก้วนำแสงแบบหลายเส้นที่สร้างขึ้นสำหรับโครงสร้างพื้นฐานเครือข่ายแบบมัลติโหมดที่มีความหนาแน่นสูงในระยะสั้น ใช้ใยแก้วนำแสงแบบมัลติโหมด OM3 ที่ปรับให้เหมาะสมกับเลเซอร์ ขนาด 50/125 ไมโครเมตร มีแบนด์วิดท์ 2000 MHz·km ที่ความยาวคลื่น 850nm ให้ประสิทธิภาพที่เสถียรสำหรับทรานซีฟเวอร์ 40G-SR4, 100G-SR4 ที่ใช้ VCSEL ในระยะสั้น
เรามีโครงสร้างหลักสองแบบ: สายแพทช์คอร์ดแบบท่อตรง MPO-MPO และสายแพทช์คอร์ดแบบแยก MPO-LC / SC สายเคเบิลทั้งหมดได้รับการทดสอบจากโรงงาน 100% สำหรับการสูญเสียการแทรก, การสูญเสียผลตอบแทน, คุณภาพปลายหน้า และการตรวจสอบขั้วก่อนจัดส่ง เพื่อให้สามารถใช้งานได้ทันทีและลดเวลาในการติดตั้ง ณ สถานที่ สามารถทำงานร่วมกันได้ทางกายภาพกับขั้วต่อ MTP® เพื่อการเชื่อมต่อเครือข่ายที่ยืดหยุ่น
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทใยแก้วนำแสง | OM3 มัลติโหมด 50/125 ไมโครเมตร, ปรับให้เหมาะสมกับเลเซอร์ |
| จำนวนใยแก้วนำแสง | 8F / 12F / 24F (ปรับแต่งได้) |
| ขั้วต่อ | MPO/MTP, ตัวผู้ / ตัวเมีย |
| ปลายหน้า | UPC |
| ขั้ว | ประเภท A / ประเภท B / ประเภท C |
| ความยาวคลื่นที่ใช้งาน | 850 นาโนเมตร, 1300 นาโนเมตร |
| แบนด์วิดท์ | 2000 MHz·km @850nm |
| การสูญเสียการแทรก | ทั่วไป ≤0.35 dB, สูงสุด ≤0.75 dB |
| การสูญเสียผลตอบแทน | UPC ≥30 dB |
| เปลือกสายเคเบิล | LSZH / OFNP / PVC |
| สีเปลือก | ฟ้า |
| เส้นผ่านศูนย์กลางสายเคเบิล | 3.0 มม. (แบบท่อ); 2.0 มม. (ขาแยก) |
| ความทนทานต่อการจับคู่ | ≥500 ครั้ง |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C |
| รูปแบบที่มีจำหน่าย | แบบท่อ MPO-MPO; แบบแยก MPO-LC / SC |
สายแพทช์คอร์ด MPO OM3 ของเราเป็นสายเคเบิลแบบท่อใยแก้วนำแสงสำเร็จรูปแบบมัลติโหมดที่ปรับให้เหมาะสมกับเลเซอร์ พร้อมใยแก้วนำแสง OM3 ขนาด 50/125 ไมโครเมตร เปลือกสีฟ้า มีให้เลือกทั้งแบบท่อ MPO-MPO และแบบแยก MPO-LC รองรับการส่งสัญญาณแสงแบบขนานระยะสั้น 40G, 100G SR4 สำหรับการใช้งานในศูนย์ข้อมูลที่มีความหนาแน่นสูงและเครือข่ายองค์กร รองรับการปรับแต่งจำนวนใยแก้วนำแสง, ขั้ว, วัสดุเปลือก และความยาว
|
8 ใยแก้วนำแสง
ใช้สำหรับการเชื่อมต่อโดยตรง 40G/100G QSFP+/QSFP28
|
12-144 ใยแก้วนำแสง
ใช้สำหรับการเดินสายใยแก้วนำแสงโครงสร้างความหนาแน่นสูง 10G/40G/100G
|
|
|
ในการส่งข้อมูลผ่านสายเคเบิลใยแก้วนำแสงอย่างถูกต้อง สัญญาณส่ง (Tx) ที่ปลายด้านหนึ่งของสายเคเบิลจะต้องตรงกับตัวรับ (Rx) ที่ปลายอีกด้านหนึ่ง และบทบาทของขั้ว ซึ่งกำหนดทิศทางการเดินทางของสัญญาณ คือการทำให้แน่ใจว่าการจับคู่นี้ยังคงอยู่ ขั้วใยแก้วนำแสงเป็นประเด็นที่สร้างความสับสนอย่างมากในอุตสาหกรรมของเรา โดยเฉพาะอย่างยิ่งเมื่อพูดถึงโซลูชัน MPO แบบหลายเส้นใยที่ใช้ในการใช้งานแบบขนาน
ขั้วต่อ MPO ยังมีปุ่มที่ด้านบนของขั้วต่อและจุดสีขาวที่ด้านข้างเพื่อระบุตำแหน่งที่ 1 การวางแนวของปุ่มมีความสำคัญอย่างยิ่งต่อขั้ว
นอกจากนี้ยังมีสายเคเบิล MPO สามประเภท ได้แก่ ประเภท A, ประเภท B และประเภท C ตามภาพด้านล่าง:
อินเทอร์เฟซ MPO บนอุปกรณ์แอ็คทีฟเป็นแบบตัวผู้ (มีพิน) และเพื่อหลีกเลี่ยงความเสียหายต่อทรานซีฟเวอร์ สายแพทช์คอร์ด MPO ควรเป็นแบบตัวเมีย (ไม่มีพิน)
|
ตัวผู้ (มีพิน) ขั้วต่อตัวผู้จะจับคู่กับด้านตัวเมียสำหรับอะแดปเตอร์ ตลับ หรือแผง |
ตัวเมีย (ไม่มีพิน) ขั้วต่อตัวเมียสามารถเชื่อมต่อโดยตรงกับทรานซีฟเวอร์หรือขั้วต่อตัวผู้อื่นๆ |
| ประเภท | โหมด | จำนวนใยแก้วนำแสง | ขั้ว | เกรด | ขั้วต่อ A | ขั้วต่อ B | การขัดเงา | ความยาว |
|---|---|---|---|---|---|---|---|---|
| PCMPO | OM3 | 08=8 ใยแก้วนำแสง 12=12 ใยแก้วนำแสง 24=24 ใยแก้วนำแสง 36=3x12 ใยแก้วนำแสง 48=4x12 ใยแก้วนำแสง 96=8x12 ใยแก้วนำแสง 144=12x12 ใยแก้วนำแสง |
A=ประเภท A B=ประเภท B C=ประเภท C |
S=มาตรฐาน E=ยอดเยี่ยม |
M=ตัวผู้ F=ตัวเมีย |
M=ตัวผู้ F=ตัวเมีย |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=ระบุ |
ตอบ: มัลติโหมด OM3 รองรับ 40G-SR4 สูงสุด 100 เมตร, 100G-SR4 สูงสุด 70 เมตร ที่ความยาวคลื่น 850nm สำหรับระยะทางที่ไกลกว่า โปรดเลือกใยแก้วนำแสง OM4 หรือ OS2 แบบซิงเกิลโหมด
ตอบ: แอปพลิเคชันมัลติโหมดส่วนใหญ่ใช้การขัดเงาแบบ UPC แบบ APC ออกแบบมาสำหรับใยแก้วนำแสงแบบซิงเกิลโหมดเป็นหลัก ไม่แนะนำให้ใช้ APC สำหรับลิงก์มัลติโหมด OM3
ตอบ: ขั้วประเภท A/B/C ต้องตรงกับทรานซีฟเวอร์และตลับ MPO ของคุณ ยืนยันข้อกำหนดขั้วก่อนทำการสั่งซื้อ ห้ามเชื่อมต่อขั้วต่อ MPO แบบตัวผู้กับตัวผู้เด็ดขาด เพราะจะทำให้พินขั้วต่อเสียหาย
ตอบ: MTP® เป็นเวอร์ชันที่ได้รับการปรับปรุงและจดทะเบียนของขั้วต่อ MPO MPO และ MTP สามารถทำงานร่วมกันได้ทางกายภาพและสามารถเสียบเข้าหากันได้โดยตรง
ตอบ: ใช่ มีความยาว, จำนวนใยแก้วนำแสง, ประเภทการแยก, และระดับเปลือกที่กำหนดเองได้สำหรับตัวอย่างและคำสั่งซื้อจำนวนมาก
|
|
