| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | ปะ |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำการ |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

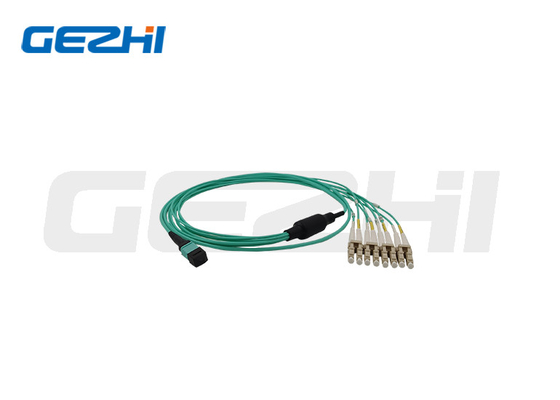

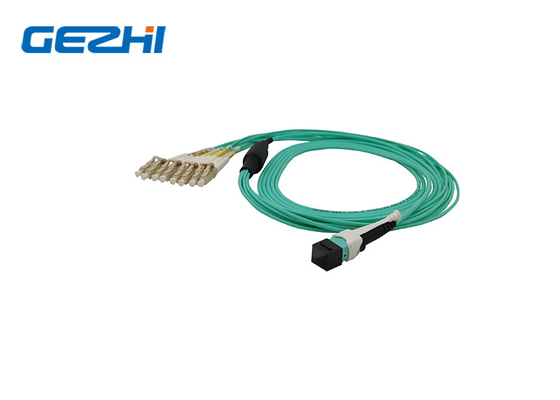

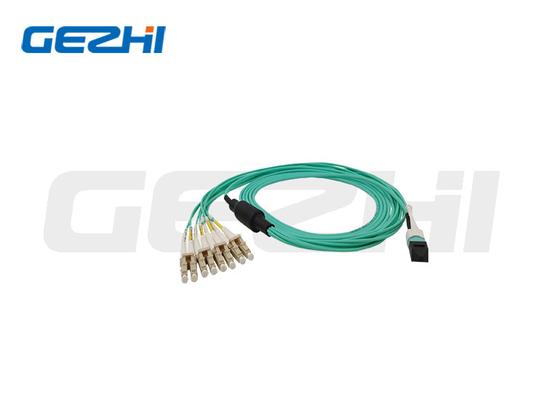

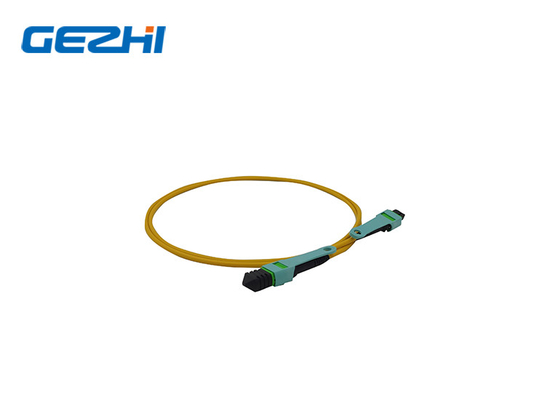

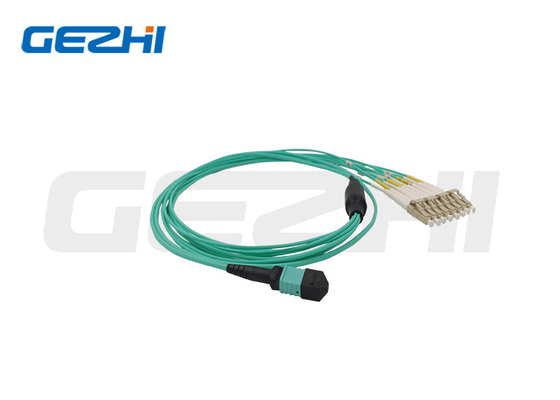

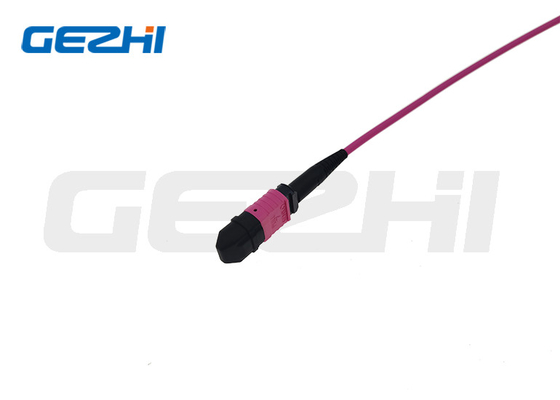

สายแพทช์ MPO OM3 สายแพทช์ไฟเบอร์ออปติก 12 สายไฟเบอร์ Mpo Trunk
Fiber Optic Breakout Kit ใช้สำหรับการสิ้นสุดสายไฟเบอร์โดยตรงการออกแบบดังกล่าวเป็นที่เก็บและปกป้องเส้นใยเปลือยหลังจากที่ถูกเปิดเผยจากสายเคเบิลใยแก้วนำแสงหลักท่อขนาด 2 มม. สามารถยึดไฟเบอร์ได้สูงสุดเส้นผ่านศูนย์กลาง 900um และยังให้การรองรับเมื่อไฟเบอร์ถูกยกเลิกไปยังตัวเชื่อมต่อ ให้การยึดเกาะระหว่างไฟเบอร์และตัวเชื่อมต่อที่แข็งแรงยิ่งขึ้น ป้องกันการแตกหักของไฟเบอร์ได้ง่ายชุดนี้มีให้เลือกในประเภท 2, 4, 6, 8 12 และ 24 คอร์Fiber Tek ยังสามารถนำเสนอชุดอุปกรณ์แยกส่วนแบบกำหนดเองซึ่งไม่ได้กล่าวถึงในเอกสารข้อมูลนี้
คุณสมบัติ
การสูญเสียการแทรกต่ำ
PDL ต่ำ
แพ็คเกจอินไลน์ขนาดกะทัดรัด
เสถียรภาพและความน่าเชื่อถือสูง
ปราศจากอีพ็อกซี่บนเส้นทางแสง
พลังงานสูง
ข้อมูลจำเพาะ
| ระดับประสิทธิภาพ | มาตรฐาน | ผู้ลากมากดี | ||||
| ตัวเชื่อมต่อ | โหมด | ส่วนท้าย | IL (สูงสุด) (dB) | RL (นาที) (dB) | IL (สูงสุด) (dB) | RL (นาที) (dB) |
| ส.ป.ก./มท | มม OM4 | 8F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
| 12F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 8F/พีซี | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 12F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/พีซี | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
ข้อมูลการสั่งซื้อ
|
ข้อมูลการสั่งซื้อ
| พิมพ์ | โหมด | จำนวนไฟเบอร์ | ขั้ว | ผู้สำเร็จการศึกษา | ตัวเชื่อม ก | ขั้วต่อ B | ขัด | ความยาว |
| พม | 2=โอเอส2 3=OM3 4=OM4 5=OM5 |
08=8 ไฟเบอร์ 12=12 ไฟเบอร์ 24=24 ไฟเบอร์ 36=3x12 ไฟเบอร์ 48=4x12 ไฟเบอร์ 96=8x12 ไฟเบอร์ 144=12x12 ไฟเบอร์ |
A=ประเภท A B=ประเภท B C=ประเภท C |
S=มาตรฐาน E=ชนชั้นสูง |
ม=ชาย F=หญิง |
ม=ชาย F=หญิง |
P=UPC A=เอพีซี |
01=1ม 02=2ม 05=5ม 10=10ม S=ระบุ |
แผนภาพการใช้งาน
1. จำนวนไฟเบอร์แบบกำหนดเอง
2. ขั้วที่กำหนดเอง
ในการส่งข้อมูลผ่านสายเคเบิลใยแก้วอย่างถูกต้อง สัญญาณการส่งของลิงค์ (Tx) ที่ปลายด้านหนึ่งของสายเคเบิลจะต้องตรงกับตัวรับที่สอดคล้องกัน (Rx) ที่ปลายอีกด้านหนึ่งและบทบาทของขั้วซึ่งกำหนดทิศทางที่สัญญาณเดินทางคือเพื่อให้แน่ใจว่าการโต้ตอบนี้ยังคงอยู่ขั้วของไฟเบอร์เป็นส่วนหนึ่งที่ดูเหมือนจะทำให้เกิดความสับสนอย่างมากในอุตสาหกรรมของเรา โดยเฉพาะอย่างยิ่งเมื่อพูดถึงโซลูชัน MPO แบบมัลติไฟเบอร์ที่ใช้ในแอปพลิเคชันออปติกแบบขนาน
ตัวเชื่อมต่อ MPO ยังมีปุ่มที่ด้านบนของตัวเชื่อมต่อและจุดสีขาวที่ด้านข้างเพื่อระบุตำแหน่งของตำแหน่งที่ 1 การวางแนวของคีย์มีความสำคัญอย่างยิ่งเมื่อต้องระบุขั้ว
นอกจากนี้ยังมีสายเคเบิล MPO สามประเภทที่แตกต่างกัน ได้แก่ Type A, Type B และ Type C ตามภาพด้านล่าง:
3. ตัวเชื่อมต่อแบบกำหนดเอง
เกี่ยวกับเรา
ใบรับรองของเรา
การบรรจุ
อฟค
ไตรมาสที่ 1:ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?MOQ ของคุณคืออะไร?
A2: เวลานำปกติประมาณ 1 สัปดาห์สำหรับสินค้าปริมาณมากและพิเศษกรุณาตรวจสอบระยะเวลารอสินค้ากับตัวแทนฝ่ายขายของเราแต่เราเก็บสต็อกสินค้าบางรายการสามารถจัดส่งได้ 1-3 วันหลังจากได้รับการชำระเงิน
|
|
