| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 1x96 Channel AWG DWDM mux โมดูล Demux |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |
ภาพรวมผลิตภัณฑ์
|

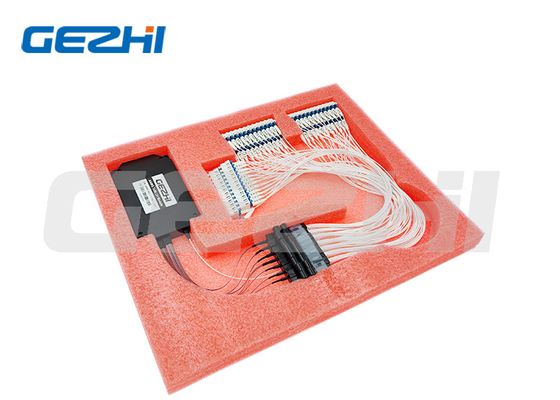

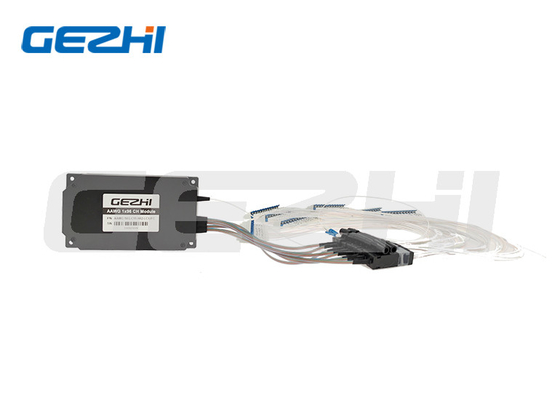

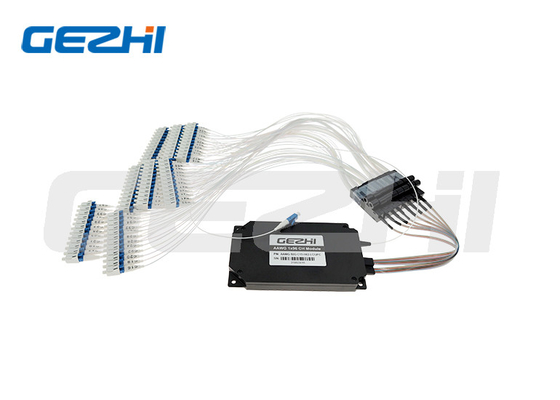

50GHz 96CH Athermal AWG DWDM Mux Demux
96CH Mux Demux เป็นโมดูลออปติคัลแบบพาสซีฟแบบสแตนด์อโลนที่มีความหนาแน่นสูง การสูญเสียต่ำ ซึ่งมอบโซลูชันที่ยอดเยี่ยมสำหรับการประหยัดโครงสร้างพื้นฐานโดยการรวมช่องสัญญาณ DWDM สูงสุด 96CH ที่ไซต์เดียวแชนเนล 96CH ทั้งหมดกระจายไปทั่ว C-band ต่อ ITU-T 100GHz ระยะห่างระหว่างแชนเนลโดยใช้เทคโนโลยี AAWG คุณภาพสูงเหมาะอย่างยิ่งสำหรับการขนส่งบริการ PDH, SDH / SONET, ETHERNET ผ่าน WWDM, CWDM และ DWDM ในขอบเมโทรออปติกและเครือข่ายการเข้าถึงGEZHI Photonics จัดหาแพ็คเกจประเภทต่าง ๆ เช่นกล่องโลหะ, Rackmount หรือแพ็คเกจที่กำหนดเอง
|
คุณสมบัติโดยสังเขป
| ช่องความหนาแน่นสูง |
|
ประเภทแพ็คเกจที่กำหนดเอง
|
|
มีไฟเบอร์เดี่ยวหรือไฟเบอร์คู่
|
|
ความเสถียรและความน่าเชื่อถือสูง
|
|
การสูญเสียการแทรกต่ำ
|
ดัชนีทางเทคนิค
| พารามิเตอร์ | หน่วย | โมดูล AAWG | ||||||||||
| ช่อง | ช | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| ระยะห่างช่อง | กิกะเฮิรตซ์ | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| ประเภทชิป | -- | ประเภทเสียน | ชนิดแบนด้านบน | |||||||||
| แบนด์วิดธ์ช่อง 1dB | นาโนเมตร | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| แบนด์วิดท์ช่อง 3dB | นาโนเมตร | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| การสูญเสียการแทรก | เดซิเบล | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| Crosstalk ที่อยู่ติดกัน | เดซิเบล | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| Crosstalk ที่ไม่ติดกัน | เดซิเบล | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| ครอสทอล์คทั้งหมด | เดซิเบล | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| ส่งคืนการสูญเสีย | เดซิเบล | >40 | ||||||||||
| ระลอก | เดซิเบล | <0.7 | ||||||||||
| พีดีแอล | เดซิเบล | <0.5 | ||||||||||
| พม | ปล | <0.5 | ||||||||||
| การกระจายตัวของสี | PS/นาโนเมตร | ±20 | ||||||||||
| อุณหภูมิในการทำงาน | ℃ | -5~+65 | ||||||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | ||||||||||
|
|
