| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 32CH-AAWG-MD |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
100G AAWG DWDM อุปกรณ์ Gaussian Type Dual Fiber
Gezhi ของ 100G AAWG DWDM อุปกรณ์แบบเกาส์ดูอัลไฟเบอร์คือความหนาแน่นสูงการสูญเสียต่ำและโมดูลแสงแบบพาสซีฟแบบสแตนด์อโลนมันขึ้นอยู่กับ AWG ความร้อนด้วยเทคโนโลยีเสาหินแบบเกาส์.อุปกรณ์ 100W AAWG DWDM Gaussian Type Dual Fiber มอบการสูญเสียต่ำสุด (สูงสุด: 3.5dB) และการแยกช่องสัญญาณสูงโซลูชั่น WDM สำหรับการเข้าถึงรถไฟใต้ดินและการใช้งานศูนย์ข้อมูลนี้อุปกรณ์ 100G AAWG DWDM แบบเกาส์แบบ Dual Fiber สะดวกในการจัดการไฟเบอร์เชื่อถือได้ในระยะยาวและการแยกแชนเนลที่ยอดเยี่ยมใน Rackmount 1U 19 "ซึ่งเป็นอุปกรณ์ในอุดมคติสำหรับระบบที่ต้องการประสิทธิภาพที่เหนือกว่าต้นทุนต่ำและช่องสัญญาณสูง 100G AAWG อุปกรณ์ DWDM Gaussian Type Dual Fiber ในตัว Mux + Demux ในเครื่องเดียวทำงานบนสองเครือข่ายไฟเบอร์
|
คุณสมบัติ |
การประยุกต์ใช้งาน |
|
|
32CH AAWG DWDM Mux + อุปกรณ์ Demux
ข้อมูลการสั่งซื้อ
| AWG | X | XX | X | XX | X | XX |
| ระยะห่างช่อง | จำนวนช่อง | องค์ประกอบ | ช่องที่ 1 | ประเภทแพ็คเกจ | เชื่อมต่อเข้า / ออก | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 ช่อง 44 = 44 ช่อง 48 = 48 ช่อง
|
S = เส้นใยเดี่ยว D = เส้นใยคู่ |
21 = Ch21 ...... 34 = Ch34 ...... 50 = CH50 ...... |
RU = 19” 1U Rackmount |
0 = ไม่มี 1 = เอฟซี / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = ระบุ |
โมดูล DWDM AAWG (Athermal Arrayed Waveguide Grating) เป็นโมดูลแบบพาสซีฟที่ใช้เทคโนโลยี PLC (Planar Waveguide) ซึ่งไม่ต้องการแหล่งจ่ายไฟเพิ่มเติมหรือการควบคุมอุณหภูมิเมื่อเทียบกับผลิตภัณฑ์ TFF แบบดั้งเดิม (ฟิลเตอร์ฟิลม์แบบฟิล์มบาง) AAWG มีข้อดีของการรวมกันสูงความสม่ำเสมอดี PMD ต่ำและการสูญเสียการแทรกต่ำAAWG สามารถจัดหาช่องทางที่หลากหลายวิธีการบรรจุภัณฑ์และพอร์ตขยายให้ลูกค้าเลือกในปัจจุบันเนื่องจากคุณสมบัติหลายช่องทางของ AAWG จึงมีการใช้กันอย่างแพร่หลายในการส่งสัญญาณทางไกลเช่น MAN, เครือข่ายกระดูกสันหลังและศูนย์ข้อมูล
สเปค
| พารามิเตอร์ | เงื่อนไข | ข้อมูลจำเพาะ | หน่วย | ||
| นาที. | แม็กซ์ | ||||
| อุณหภูมิในการทำงาน | การดำเนินงาน | -5 | 65 | องศาเซลเซียส | |
| ความชื้นในการทำงาน | การดำเนินงาน | 5 | 95 | % RH | |
| อุณหภูมิการเก็บรักษา | Non_Operating | -40 | +85 | องศาเซลเซียส | |
| เก็บความชื้น | Non_Operating | 5 | 95 | % RH | |
| ข้อมูลจำเพาะทางแสง | AWG GAUSSIAN AAWG | ||||
| พารามิเตอร์ | เงื่อนไข | รายละเอียด | หน่วย | ||
| นาที | ชนิด | แม็กซ์ | |||
| จำนวนช่อง | 2-1 × 32 | ||||
| การเว้นวรรคช่องจำนวน | 100GHz | 100 | GHz | ||
| ชะอำความยาวคลื่นกลาง | ความถี่ของ ITU | C-band | นาโนเมตร | ||
| Clear Channel Passband | ± 0.1 | นาโนเมตร | |||
| เสถียรภาพของความยาวคลื่น | ช่วงสูงสุดของข้อผิดพลาดความยาวคลื่นของทุกช่องและอุณหภูมิในโพลาไรเซชันเฉลี่ย | ± 0.05 | นาโนเมตร | ||
| -1 dB -1 dB Channel Bandwidth | ล้างแบนด์วิธของแชนเนลที่กำหนดโดยรูปร่างของ passbandสำหรับแต่ละช่อง | 0.24 | นาโนเมตร | ||
| -3 dB -3 dB Channel Bandwidth | ล้างแบนด์วิธของแชนเนลที่กำหนดโดยรูปร่างของ passbandสำหรับแต่ละช่อง | 0.43 | นาโนเมตร | ||
| การสูญเสียการแทรกด้วยแสงที่ตาราง ITU | กำหนดว่าเป็นการส่งสัญญาณขั้นต่ำที่ความยาวคลื่น ITU สำหรับทุกช่องสำหรับแต่ละช่องในทุกอุณหภูมิและโพลาไรซ์ | 3.2 | 3.5 | เดซิเบล | |
| การแยกช่องสัญญาณที่อยู่ติดกัน | ความแตกต่างของการสูญเสียการแทรกจากการส่งค่าเฉลี่ยที่ความยาวคลื่นกริด ITU ถึงกำลังสูงสุด, โพลาไรซ์ทั้งหมด, ภายในวง ITU ของช่องสัญญาณที่อยู่ติดกัน | 30 | เดซิเบล | ||
| การแยกช่องสัญญาณที่ไม่ติดกัน | ความแตกต่างของการสูญเสียการแทรกจากการส่งค่าเฉลี่ยที่ความยาวคลื่นกริด ITU ไปสู่กำลังสูงสุดขั้วทั้งหมดภายในวง ITU ของช่องสัญญาณที่ไม่ติดกัน | 40 | เดซิเบล | ||
| การแยกช่องทางโดยรวม |
ความแตกต่างของการสูญเสียการแทรกแบบสะสมทั้งหมดจากการส่งค่าเฉลี่ยที่ความยาวคลื่นกริด ITU ถึงกำลังสูงสุด, โพลาไรซ์ทั้งหมด, ภายในวง ITU ของช่องอื่น ๆ ทั้งหมดรวมถึงช่องที่อยู่ติดกัน |
33 | เดซิเบล | ||
| ความสม่ำเสมอของการสูญเสียการแทรก | ช่วงสูงสุดของการเปลี่ยนแปลงการสูญเสียการแทรกภายใน ITU ในทุกช่องโพลาไรเซชันและอุณหภูมิ | 0.8 | 1.0 | เดซิเบล | |
| ระลอกการสูญเสียการแทรก |
maxima ใด ๆ และ minima ใด ๆ ของการสูญเสียการมองเห็น วง ITU ไม่รวมคะแนนขอบเขตสำหรับแต่ละช่องที่แต่ละพอร์ต |
0.4 | 0.5 | เดซิเบล | |
| การควบคุมทิศทาง | อัตราส่วนการสะท้อนพลังงานออกจากช่องสัญญาณใด ๆ (นอกเหนือจากช่องทาง n) ต่อกำลังงานเข้าจากช่องสัญญาณเข้า n | 50 | เดซิเบล | ||
| การสูญเสียผลตอบแทนทางแสง | พอร์ตอินพุตและเอาต์พุต | 40 | เดซิเบล | ||
| PDLPolarization การสูญเสียที่ขึ้นอยู่กับใน Clear Channel Band | ค่ากรณีที่เลวร้ายที่สุดวัดในวง ITU | 0.3 | 0.5 | เดซิเบล | |
| การกระจายโหมดโพลาไรซ์ | 0.5 | PS | |||
| พลังงานแสงสูงสุด | 23 | dBm | |||
| เอาต์พุตอินพุต MUXDEMUX ช่วงการมอนิเตอร์ | -35 | +23 | dBm |

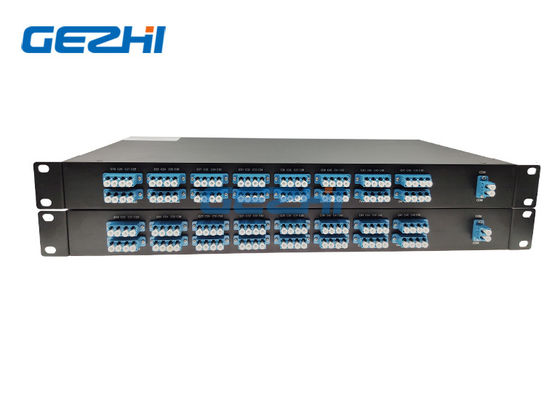

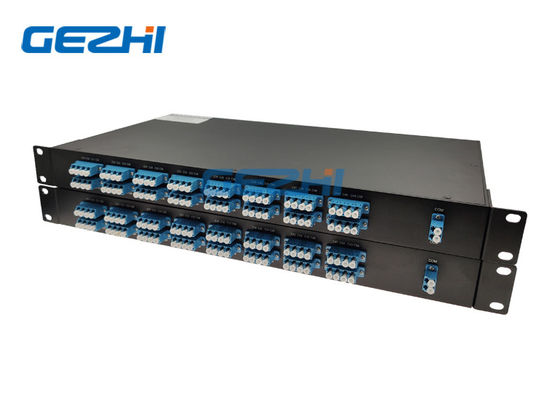

32 ช่อง 100Ghz Gaussian Athermal AWG DWDM Dual ไฟเบอร์ชั้นวาง Mountable
100G AAWG DWDM อุปกรณ์ส่งสัญญาณ Gaussian Type ผ่าน Dual Fiber
|
|
